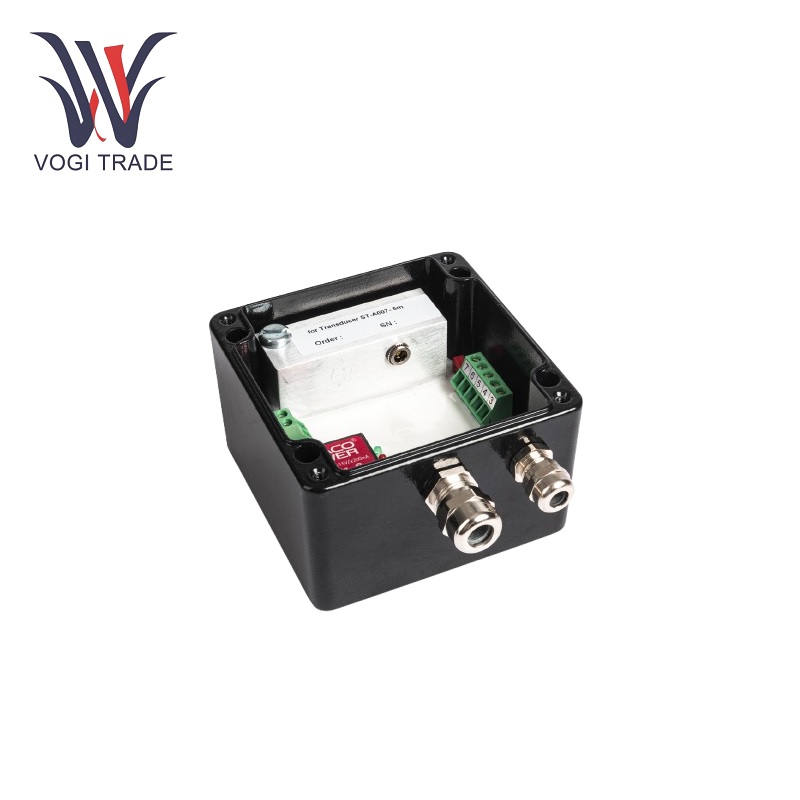

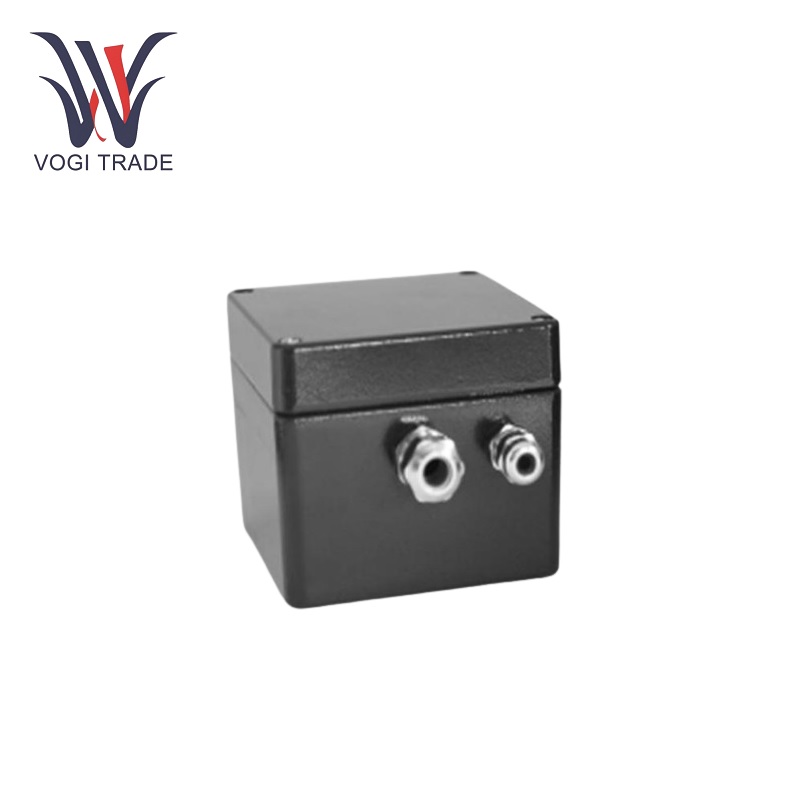

لرزش TSW101M1

محدوده اندازه گیری:لرزش TSW101M1 دامنه اندازه گیری پویا از 125 میکرومولار PP ، 250 میکرومتر PP و 500 میکرومولار PP را فراهم می کند که می توانند توسط سوئیچ DIP انتخاب شوند. این اجازه می دهد تا لرزش روی شافت با توجه به نیازهای خاص برنامه اندازه گیری شود.

دامنه فرکانس:این محدوده فرکانس 1-1000 هرتز با فیلتر باند 20 دسی بل در دهه دارد. ارتعاشات زیر محدوده فرکانس تشخیص در افراط و تفریط کم و زیاد قرار دارند. این بدان معنی است که ارتعاشات در این محدوده فرکانس را می توان به راحتی اندازه گیری و تجزیه و تحلیل کرد ، که برای تشخیص و تشخیص چندین مشکل مکانیکی مربوط به شفت های چرخان بسیار مهم است.

Oسیگنال UTPUT:این دو نوع خروجی آنالوگ را فراهم می کند. یکی در محدوده 4 تا 20 میلی آمپر با حداکثر بار 500 Ω عمل می کند ، جایی که معمولاً از مقایسه کننده برای انتقال سیگنال ارتعاش اندازه گیری شده به سایر سیستم های کنترل یا نظارت استفاده می شود. مورد دیگر ، خروجی ولتاژ سیگنال فاصله استاتیک با حساسیت 4mV/میکرومتر پس از ایجاد لرزش زیاد است. این خروجی ولتاژ از اتصال کوتاه محافظت می شود و در برابر تداخل جدا می شود ، بنابراین مقاومت بار 20k Ω مجاز است.

تصحیح صفر/4mA:تصحیح صفر از لرزش TSW101M1 از طریق پتانسیلومتر برای اطمینان از صحت قابل تنظیم است. هنگامی که دستگاه خاموش است ، تداخل سیگنال کوچک ممکن است باعث انحراف خروجی 4MA شود. سپس تنظیم کننده را می توان به گونه ای تنظیم کرد که خروجی به موقعیت 4MA خوانده شود ، با جبران واسطه ای تقریباً 0.15mA ±.

دامنه دمای کار:دامنه دمای کار -25 تا 85 درجه سانتیگراد است و می تواند در بسیاری از محیط های صنعتی دیگر با فرآیندهای تولید متفاوت استفاده شود.

ویژگی های محصول

اندازه گیری غیر تماس:لرزش TSW101M1 برای اندازه گیری غیر تماس با لرزش نسبی شافت طراحی شده است. نصب یک سنسور مجاورت ، حرکت شافت را بدون تماس مستقیم با بدن/جزء اندازه گیری می کند. این امر نه تنها از آسیب دیدن شافت جلوگیری می کند ، بلکه از مزیت تولید اندازه گیری های قابل اعتماد تر و مداوم در طول زمان نیز برخوردار است.

Fنشانه ault:یک عملکرد نشانه گسل داخلی دستگاه را کنترل می کند. در صورتی که جسم اندازه گیری از محدوده اندازه گیری خارج باشد ، یا اگر سنسور مجاورت خود باز یا کوتاه باشد ، یا اگر اتصال کابل قطع شود ، یک نشانه گسل رخ می دهد. این توسط یک سیگنال 2MA از خروجی آنالوگ و یک LED قرمز پشتیبانی می شود ، که امکان شناسایی سریع گسل های احتمالی در سیستم اندازه گیری را فراهم می کند.

انعطاف پذیری پیکربندی:محدوده اندازه گیری پویا قابل انتخاب و نقطه صفر قابل تنظیم ، انعطاف پذیری پیکربندی را برای لرزش TSW101M1 فراهم می کند. تنظیمات را می توان به راحتی با توجه به ویژگی های جسم اندازه گیری شده و الزامات کاربردی تنظیم کرد و اطمینان حاصل کرد که اندازه گیری به بهترین دقت و عملکرد می رسد.

دامنه کاربرد

نظارت بر ماشین آلات صنعتی:لرزش TSW101M1 به طور گسترده ای برای نظارت بر لرزش ماشین آلات چرخان در صنایع تولید ، تولید ، تولید برق ، نفت و گاز استفاده می شود. با اندازه گیری و تجزیه و تحلیل مداوم لرزش شافت ، می تواند گسلهای مکانیکی (عدم تعادل ، سوء استفاده و تحمل سایش) را تشخیص داده و نگهداری پیشگیرانه را فعال کند و از این طریق خرابی غیرمترقبه را کاهش می دهد.

تست و تحقیق خودرو:این دستگاه را می توان در نیمکت های تست موتور ، گیربکس و محور در صنعت خودرو استفاده کرد. با انجام اندازه گیری های دقیق لرزش در طی مراحل توسعه و آزمایش ، می تواند اطمینان حاصل کند که طراحی و عملکرد اجزای خودرو به بیشترین میزان بهینه شده و همچنین مشکلات مربوط به لرزش را تشخیص داده و عیب یابی می کند.

هوافضا و دفاع:در این کاربرد ، اندازه گیری دقیق لرزش شافت برای عملکرد ایمن و قابل اعتماد موتورهای هواپیما ، روتورهای هلیکوپتر و سایر اجزای مهم ضروری است. لرزش TSW101M1 را می توان در آزمایش زمین ، آزمایش پرواز و عملیات ضمن خدمت استفاده کرد و اطلاعات ارزشمندی را برای کمک به برنامه ریزی نگهداری و تشخیص گسل ارائه می دهد.
