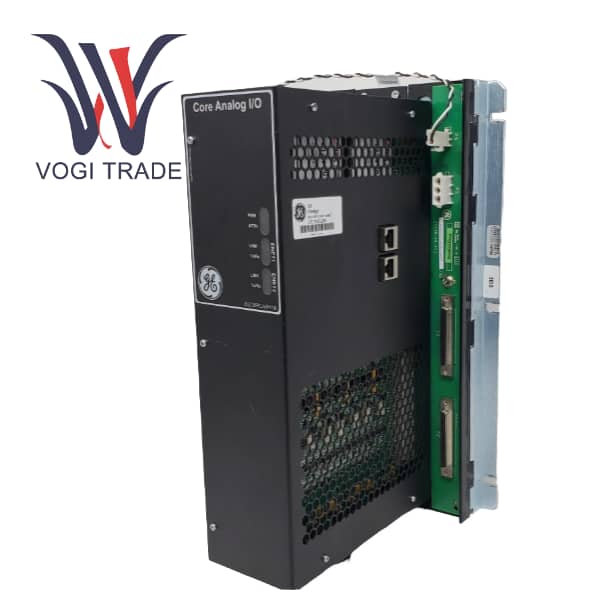

GE IS400TCASH1AFD

بررسی اجمالی محصول

IS400TCASH1AFD بخشی از ماژول آنالوگ هسته PCAA در سیستم کنترل مارک VIe جنرال الکتریک (GE) است. این یک ماژول ورودی/خروجی سیگنال آنالوگ صنعتی با کارایی بالا، با قابلیت اطمینان بالا است. طراحی شده برای سیستم های کنترل توربین گاز، قابلیت های پردازش سیگنال آنالوگ گسترده ای را ارائه می دهد و از رابط با انواع سنسورها و محرک های صنعتی، از جمله ترموکوپل ها، حلقه های جریان 4-20 میلی آمپر، LVDT (ترانسفورماتورهای دیفرانسیل متغیر خطی)، درایوهای سروو و سیگنال های لرزشی پشتیبانی می کند.

ویژگی های کلیدی

رابط های سیگنال چندگانه

GE IS400TCASH1AFD از 25 سیگنال ترموکوپل (که انواع E، J، K، T و S را پوشش می دهد) پشتیبانی می کند.

10 کانال ورودی جریان 4-20 میلی آمپر، که در میان آنها دو کانال می توانند به عنوان ورودی ولتاژ 4-20 میلی آمپر یا ± 10 ولت پیکربندی شوند.

دو خروجی 4-20 میلی آمپر و سه خروجی اضافی (TMR) 4-20 میلی آمپر (اجرا شده از طریق TCAT).

خروجی تحریک LVDT 6 کاناله و ورودی بازخورد LVDT 12 کاناله.

درایور 6 کانال سروو کویل که هر کدام از خروجی 10 میلی آمپر پشتیبانی می کنند.

ورودی سنسور لرزش 12 کاناله.

2 ورودی پالس TTL و 2 PU مغناطیسیورودی های جریان.

طراحی با قابلیت اطمینان بالا

از پیکربندی های تک حالته، دو حالته و افزونگی سه گانه (TMR) پشتیبانی می کند.

شناسه الکترونیکی داخلی مطابقت صحیح ماژول ها، بردهای ترمینال و کابل ها را تضمین می کند.

عملکردهای حفاظتی شامل استارت نرم، محدود کردن جریان و مدیریت توان است.

گزینه های پیکربندی انعطاف پذیر

پیکربندی، کالیبراسیون و تشخیص ماژول از طریق ToolboxST انجام می شود.

از نرخ فریم 40 و 10 میلی ثانیه پشتیبانی می کند.

برد ترمینال اختیاری TCAT خروجی سیگنال را به چندین ماژول PCAA فعال می کند.

مشخصات فنی

یک ورودی ولتاژ 5% ± 28 ولت DC از طریق رابط P5 ارائه می شود.

محدوده دمای عملیاتی از -30 درجه سانتیگراد تا +65 درجه سانتیگراد است.

رابط ارتباطی GE IS400TCASH1AFD دو پورت اترنت RJ45 (ENET1/ENET2) است که از سرعت 10/100 مگابیت بر ثانیه پشتیبانی می کند.

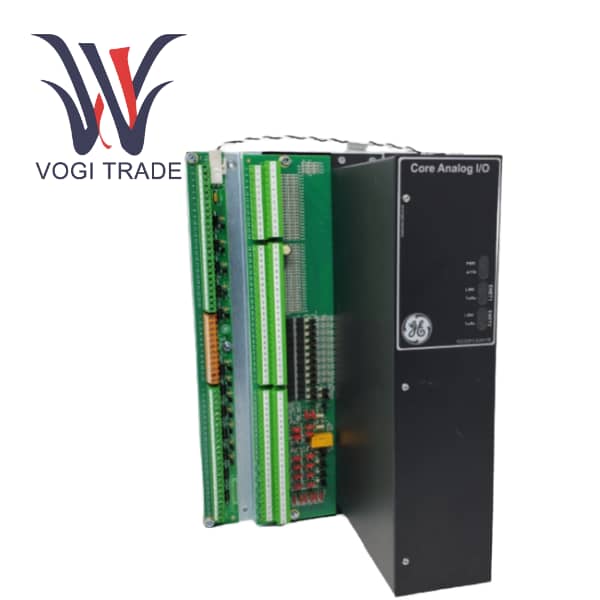

برد ترمینال ماژول آنالوگ هسته

سه چراغ نشانگر وضعیت وجود دارد: PWR (قدرت)، ATTN (وضعیت)، و LINK/TxRx (شبکه).

نوع ترمینال: 120 ترمینال پلاگین به سبک اروپایی.

ابعاد: 33.02 سانتی متر × 17.8 سانتی متر (13 اینچ × 7 اینچ).

برنامه های کاربردی

کنترل توربین گاز (GCV، IGV، SRV، و غیره)

سیستم کنترل فرآیندهای صنعتی

نیروگاه ها، صنایع نفت و گاز، سیستم های محرکه کشتی

یک سیستم تهویه و جذب سیگنال آنالوگ بسیار قابل اعتماد مورد نیاز است

تشخیص و نگهداری

ماژول هسته آنالوگ مجهز به عملکردهای خود عیب‌یابی داخلی است، از جمله: نظارت بر منبع تغذیه،   تشخیص مدار باز / مدار کوتاه سیگنال،  بررسی سلامت ولتاژ مرجع و ADC/DAC، و محافظت از «خود تخریبی» خروجی سروو.

کاربران می توانند کدهای زنگ دقیق و پیشنهادات عملیات را از طریق ToolboxST مشاهده کنند.

سازگاری

GE IS400TCASH1AFD به طور کامل با تمام ماژول ها و کنترلرهای Mark VIe I/O سازگار است.

برد ترمینال ماژول آنالوگ Core از استفاده همراه با برد زمین محافظت شده JGPA و برد ترمینال TCAT پشتیبانی می کند.
