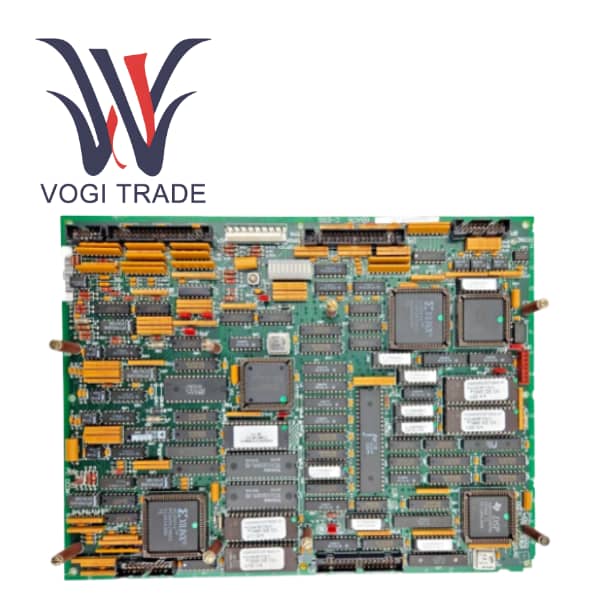

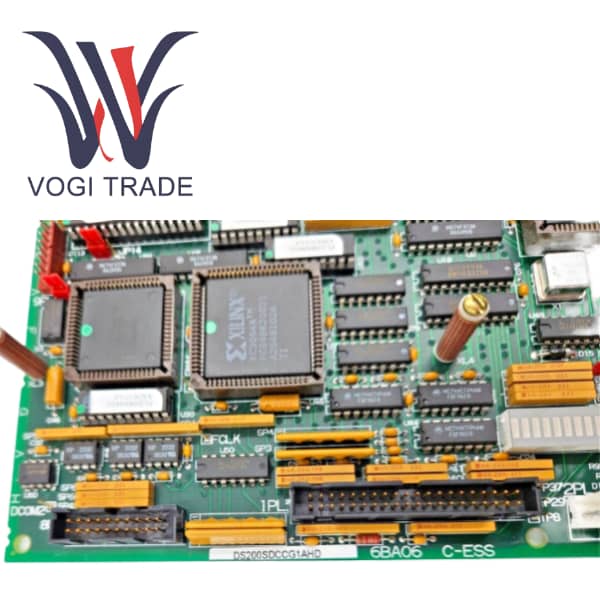

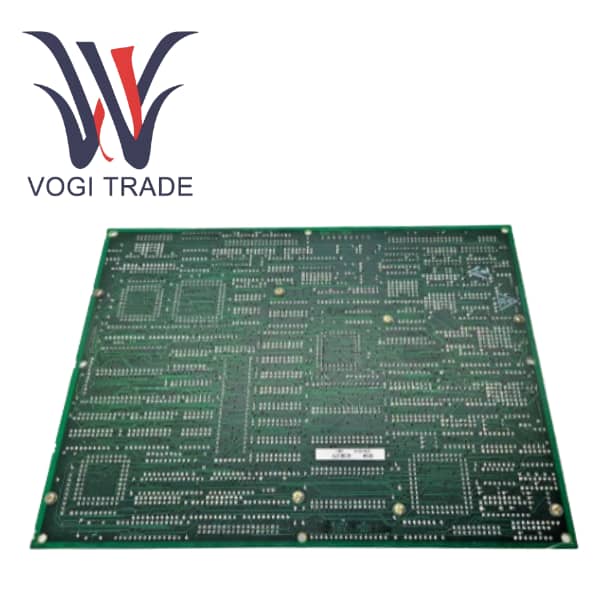

GE DS200SDCCG1AGD

پارامترهای عملیاتی

سری محصول: SDCC (کارت کنترل درایو)

گروه: G1 (برای درایوهای AC2000، DC2000، EX2000)

حافظه داخلی: DS200SDCCG1AGD RAM مشترک قابل دسترسی توسط چندین پردازنده برای مدیریت یکپارچه داده ها

چهار EPROM (U11، U12، U22، U23): داده های پیکربندی برنامه ریزی شده در کارخانه را ذخیره کنید.

One EEPROM (U9): پارامترهای قابل تنظیم در میدان را ذخیره می کند.

ورودی برق: DS200SDCCG1AGD دریافت شده از طریق کانکتور 2PL از برد منبع تغذیه/رابط: ± 5 ولت، ± 15 ولت، ± 24 ولت DC.

اتصال دهنده ها:

هشت کانکتور اصلی برای ارتباط سیستم:

1PL، 2PL  رابط با منبع تغذیه/بورد رابط (IMCP و غیره).

3PL  رابط با کارت ارتباطی LAN (SLCC).

6PL، 8PL  رابط با درایو ترمینال برد (NTB/3TB یا STBA) برای مدیریت گسترده سیگنال I/O.

رابط 7PL با کارت پردازشگر سیگنال (SPC/SPCB) - در مدل‌های G3 وجود ندارد.

خروجی های 11PL به متر - در مدل های G3 وجود ندارد.

نشانگرهای تشخیصی  ده نشانگر LED که کدهای دقیق خطا را در قالب BCD (عیب‌های 1-399) یا باینری (عیوب 400-1023) نشان می‌دهند. همچنین می توان آن را برای نمایش درشت متغیرهای زمان اجرا پیکربندی کرد.

محصول Oveبازبینی

GE DS200SDCCG1AGD جزء اصلی سیستم کنترل DIRECTO-MATIC® 2000 جنرال الکتریک است که به عنوان کارت کنترل درایو (SDCC) با کارایی بالا عمل می کند. GE Drive Control Card طراحی شده است تا به عنوان «مغز» برای درایوها و محرک‌های موتور AC/DC عمل کند و مدارهای کنترل اولیه و نرم‌افزار سیستم را یکپارچه کند.

به عنوان یک محصول گروه G1، DS200SDCCG1AGD اساساً برای برنامه‌های درایو AC2000، DC2000 و EX2000 در نظر گرفته شده است. این کارت از معماری پیشرفته سه‌پردازنده با تبادل داده‌های پرسرعت از طریق RAM دو پورت استفاده می‌کند، که می‌تواند مدیریت پیچیده موتور، سیستم مدیریت زمان واقعی و الگوریتم کنترل واقعی را انجام دهد. تعاملات

ویژگی های محصول

قابلیت پردازش چند هسته ای قدرتمند. در معماری سه پردازنده، هر واحد مسئول یک وظیفه اختصاصی است که از اجرای دقیق و سرعت بالا برنامه های کنترل پیچیده اطمینان حاصل می کند و برای برنامه های کاربردی کنترل برداری یا سروو با کارایی بالا مناسب است.

قابلیت پردازش چند هسته ای قدرتمند. در معماری سه پردازنده، هر واحد مسئول یک وظیفه اختصاصی است که از اجرای دقیق و سرعت بالا برنامه های کنترل پیچیده اطمینان حاصل می کند و برای برنامه های کاربردی کنترل برداری یا سروو با کارایی بالا مناسب است.

توابع تشخیصی و نگهداری پیشرفته

تشخیص هوشمند LED می تواند به سرعت کدهای خطا را از طریق حالت های چشمک زن شناسایی کند و زمان عیب یابی را به میزان قابل توجهی کاهش دهد.

طراحی نقطه آزمایش چندگانه روی برد از اندازه گیری سیگنال و اشکال زدایی مدار با استفاده از اسیلوسکوپ یا مولتی متر پشتیبانی می کند.

طراحی ترکیبی جامپرهای سخت افزاری و پارامترهای نرم افزاری (ذخیره شده در EEPROM) می تواند به طور انعطاف پذیری با انواع درایوهای مختلف، دستگاه های بازخورد و منطق کنترل سازگار شود.

مدولارسازی و مقیاس پذیری GE DS200SDCCG1A از نصب بردهای کمکی (مانند کارت ارتباطی LAN SLCC و کارت پردازش سیگنال SPC) پشتیبانی می کند، که گسترش سیستم را تسهیل می کند.

DS200SDCCG1A چندین روش بازنشانی، از جمله دکمه تنظیم مجدد روی برد، ورودی تنظیم مجدد از راه دور، و تنظیم مجدد خودکار سخت افزار نگهبان، ارائه می دهد تا اطمینان حاصل شود که سیستم به طور ایمن از حالت غیرعادی بازیابی می شود.

نصب و راه اندازی

کار مقدماتی

لطفاً قبل از نصب، برد مدار را دوباره تمیز کنید و اطمینان حاصل کنید که تنظیمات جامپر برد مدار جدید دقیقاً مشابه تنظیمات برد اصلی است تا از خطای نصب جلوگیری شود.

توجه

لطفاً برای جلوگیری از آسیب، برد مدار جایگزین را در یک کیسه محافظ نصب کنید. هنگام کار، لبه برد مدار را نگه دارید و آن را روی یک سطح صاف قرار دهید. کابل های مشکوک روی برد مدار معیوب را می توان مستقیماً به برد مدار جدید وارد کرد، علامت گذاری کرد و سپس بدون لحیم کاری دوباره وصل کرد.

DS200SDCCG1AGD (G1)

طراحی نقطه آزمایش چندگانه روی برد از اندازه گیری سیگنال و اشکال زدایی مدار با استفاده از اسیلوسکوپ یا مولتی متر پشتیبانی می کند.

GE DS200SDCCG1AGD برای درایوهای فرکانس متغیر AC2000 برای کنترل موتورهای القایی AC سه فاز یا موتورهای سنکرون استفاده می شود و برای سناریوهای کاربردی مانند فن، پمپ، کمپرسور و نوار نقاله مناسب است.

کارت GE Drive Control برای درایوهای DC2000 DC برای کنترل موتورهای DC استفاده می‌شود و برای سناریوهای کاربردی که به گشتاور راه‌اندازی بالا و تنظیم سرعت دقیق نیاز دارند، مانند آسیاب‌های نورد و ماشین‌های سیم‌پیچ، مناسب است.

این کارت برای کنترل جریان تحریک ژنراتور در سیستم تحریک EX2000 استفاده می شود.

در تجهیزات خودکار، برای سناریوهایی که به عملکرد دینامیکی بالا و الگوریتم‌های کنترل پیچیده نیاز دارند، مناسب است، که در میان آنها عملکرد پردازنده کمکی DSP بسیار مهم است.
