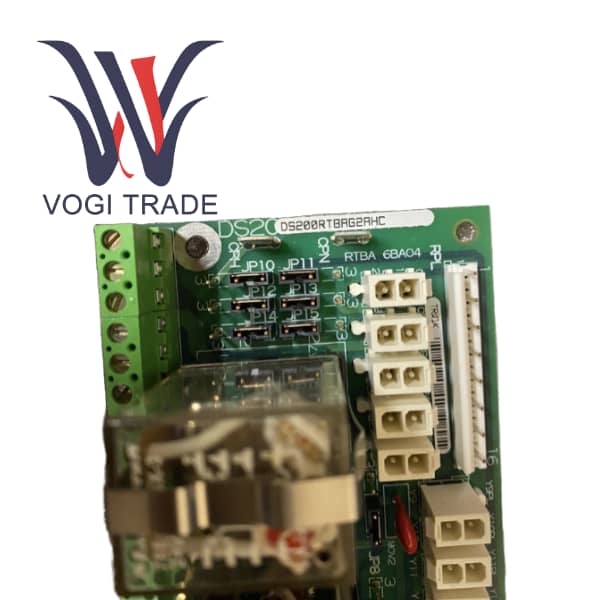

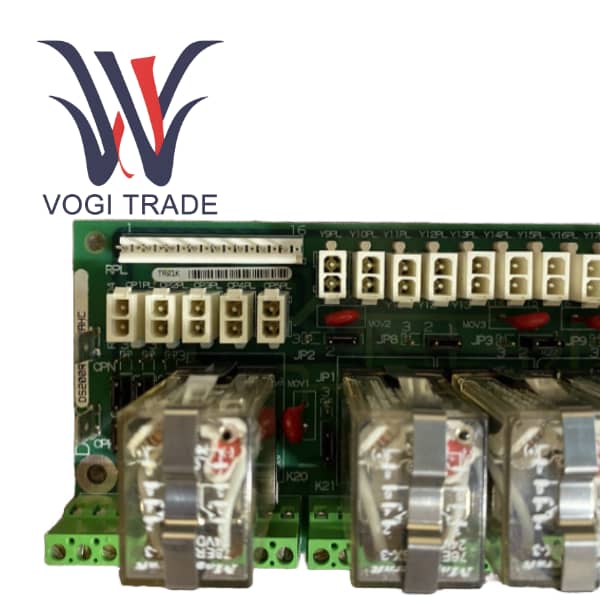

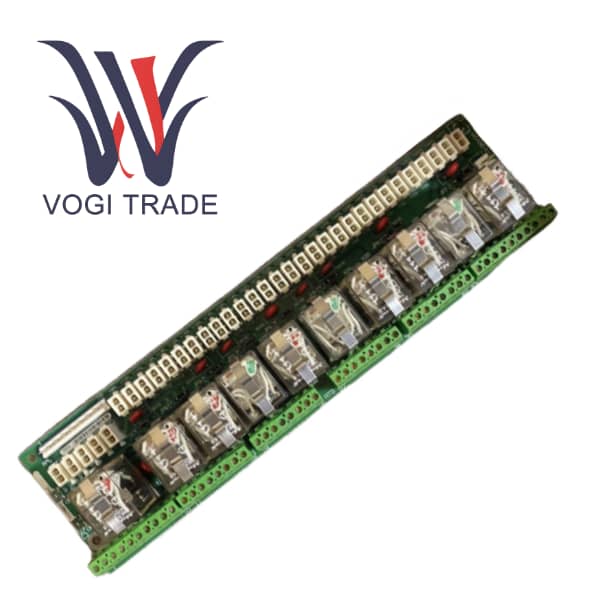

نام تجاری: GEتوضیحات: برد ترمینال رلهوضعیت: کاملا نوگواهی: ضمانت نامه گزارش تست COOگارانتی: 1 سالتعداد موجودی: 6مدت پرداخت: T/Tبندر حمل و نقل: Xiamenبرد ترمینال رله GE DS200RTBAG2AHC یک برد ترمینال رله با عملکردهای تبدیل و انتقال سیگنال، کنترل و حفاظت است.
| ساخت |
جنرال الکتریک |
| شماره مدل |
DS200RTBAG2AHC |
| Βελτιστοποιημένο για συμπαγείς διατάξεις PCB |
DS200RTBAG2AHC |
| کاتالوگ |
- |
| کشور مبدا |
ایالات متحده آمریکا |
| کد HS |
85389091 |
| بعد |
16*16*12 سانتی متر |
| ابعاد بسته بندی |
18*18*14 سانتی متر |
| وزن |
0.8 کیلوگرم |
پارامترهای فنی
تعداد رله: 10 (K20–K29)
انواع رله: K20–K26: DPDT (پرتاب دو قطبی) K27–K29: 4PDT (پرتاب دو قطبی چهار قطبی)
ولتاژ سیم پیچ: 24 ولت DC (گروه G2)
رتبه بندی تماس: رله های DPDT: 10 A 4 رله PDT: 1 A
حفاظت ورودی/خروجی: واریستورهای اکسید فلزی 130 ولت متناوب (MOV)
اتصالات کلید: RPL (16 پین)، OPTPL (2 پین)، C1PL–C5PL، Y9PL–Y37PL، و غیره.
نقاط ترمینال: 52 پایانه برای ورودی/خروجی رله (K20–K26)
پیکربندی: قابل تنظیم از طریق جامپرها (JP1–JP15) برای منبع تغذیه و مسیریابی سیگنال
نصب: بر روی تخته نصب شده، با پیچ به پایه محکم شده است
بررسی اجمالی محصول
GE DS200RTBAG2AHC یک جزء کلیدی در برد ترمینال رله سری جنرال الکتریک RTBA است. به عنوان یک برد توسعه اختیاری برای درایوهای صنعتی و کابینت های تحریک، DS200RTBAG2AHC ده رله قابل تنظیم را برای بهبود منطق کنترل، مدیریت رابط و قابلیت های خروجی در سیستم های اتوماسیون پیچیده ارائه می دهد.
این برد به عنوان مدل گروه G2 با ولتاژ سیم پیچ 24 ولت DC طراحی شده است. این ویژگی آن را برای سناریوهایی در محیطهای صنعتی مدرن که تحت سلطه سیستمهای کنترل DC ولتاژ پایین قرار دارند، کاملاً مناسب میکند - مانند سیستمهایی که PLCS و DCS را اعمال میکنند، امکان یکپارچهسازی مستقیم و سادهسازی معماری کلی سیستم را فراهم میکنند.
ویژگی ها
سیم پیچ 24 ولت DC در ولتاژ پایین کار می کند تا از سازگاری با سیستم های کنترل مدرن اطمینان حاصل کند، ایمنی اپراتورها را افزایش دهد و می تواند مستقیماً به PLCS، سنسورها و سایر تجهیزات ولتاژ پایین متصل شود.
انعطافپذیری بالای پیکربندی در این واقعیت منعکس میشود که جامپرها (JP1-JP15) از انتخاب منبع تغذیه داخلی (از LTB) یا خارجی برای هر سیمپیچ رله پشتیبانی میکنند و استراتژیهای کنترل سفارشیشده را امکانپذیر میکنند.
برد ترمینال رله طراحی قوی و قابل اعتمادی دارد. تمام سیستمعاملهای ورودی/رلهای مجهز به محافظهای MOV هستند که به طور موثر در برابر نوسانات ولتاژ و تداخل گذرا مقاومت میکنند و عملکرد پایدار طولانیمدت را در محیطهای سخت صنعتی تضمین میکنند.
DS200RTBAG2AHC از طراحی رله قابل اتصال استفاده می کند و مجهز به چراغ نشانگر وضعیت LED مستقل است که امکان تشخیص سریع عیب را فراهم می کند. رله را می توان به طور جداگانه بدون جدا کردن کل برد مدار تعویض کرد و زمان خرابی را تا حد زیادی به حداقل رساند.
سازگاری سیستم بالغ به طور خاص برای ادغام یکپارچه درایوهای صنعتی مختلف جنرال الکتریک و سیستم های کنترل طراحی شده است و عملکرد و قابلیت اطمینان را تضمین می کند.
محدوده برنامه
ولتاژ کاری 24 ولت DC DS200RTBAG2AHC آن را برای سناریوهای مختلف کاربردهای صنعتی مدرن کاملاً مناسب می کند.
به عنوان یک ماژول توسعه خروجی برای کنترلکنندههای منطقی قابل برنامهریزی (PLCS) و سیستمهای کنترل توزیعشده (DCS)، توسعه رابط PLC و DCS میتواند یک سیگنال کنترل واحد را به چندین دستورالعمل خروجی جدا شده برای هدایت دستگاههای میدانی مختلف تبدیل کند.
این سیستم که در سیستمهای درایو موتور مدرن مانند GE Mark V و Mark VI ادغام شده است، سیگنالهای کنترلی کمکی را برای فنها و پمپهای خنککننده ارائه میدهد و وضعیت عملکرد (عملکرد/آماده/عیب) را به رابط انسان و ماشین و سیستم نظارت باز میگرداند.
مدار اینترلاک ایمنی کنترل اینترلاک را در بین چند نقاله انجام می دهد، جایی که وضعیت شروع و توقف یک نوار نقاله به وضعیت عملکرد دیگری بستگی دارد. عملکردهای ایمنی کلیدی در ماشین آلات خودکار و سیستمهای انتقال، مانند قفلهای کنترل دسترسی، نظارت بر فشار/دما و مدارهای توقف اضطراری را تحقق بخشید.
DS200RTBAG2AHC می تواند مستقیماً بدون نیاز به ماژول های تبدیل ولتاژ اضافی در سیستم های کنترل 24 ولت DC استاندارد تولید مدرن ادغام شود.
برای محافظت از کنترل کننده در برابر نویزهای الکتریکی و تغییرات ولتاژ، عایق الکتریکی بین دستگاه های الکترونیکی کنترل حساس (مانند پایانه های خروجی PLC) و تجهیزات میدانی فراهم کنید.
مقایسه با سری RTBA
|
ویژگی |
DS200RTBAG2AHC (G2) |
DS200RTBAG3AHC (G3) |
DS200RTBAG3AHC (G3) |
|
محیط کنترل معمولی |
سیستم های مدرن PLC/DCS، پانل های ولتاژ پایین |
سیستم های کنترل صنعتی قدیمی، پانل های DC ولتاژ بالا |
سیستم های دارای استاندارد قدرت کنترل AC |
|
مزیت کلیدی |
ادغام مستقیم با منطق مدرن 24 ولت. افزایش ایمنی؛ بدون نیاز به منبع تغذیه خارجی برای سیم پیچ ها در صورت استفاده از برق LTB. |
مناسب برای زیرساخت های موجود با توان کنترل 110 ولت DC. |
سازگاری مستقیم با منابع تغذیه رایج کنترل AC. |
|
ایده آل برای |
تاسیسات جدید، ارتقاء سیستم و محیط های حساس به ایمنی که به ولتاژ پایین نیاز دارند. |
نگهداری یا مقاوم سازی سیستم های قدیمی تر جنرال الکتریک که با کنترل 110 ولت DC طراحی شده اند. |
نیروگاه هایی که قدرت کنترل AC استاندارد و به راحتی در دسترس است. |
|
ولتاژ سیم پیچ |
24 ولت DC |
Estructura compacta: |
115 v و |
|
قابلیت تعویض |
از نظر عملکردی با G1/G3 در سطح سیستم قابل تعویض است، اما تنها در صورتی که منبع تغذیه سیم پیچ با رتبه برد مطابقت داشته باشد. برد فیزیکی از نظر شکل و عملکرد یکسان است، به جز سیم پیچ های رله. |
|
|
