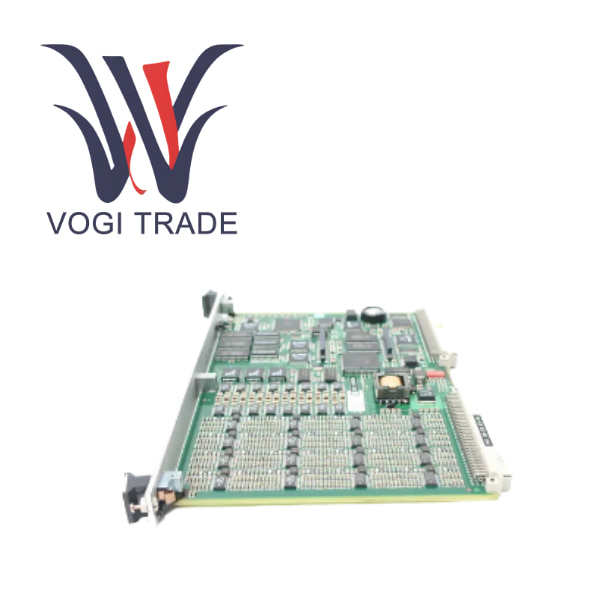

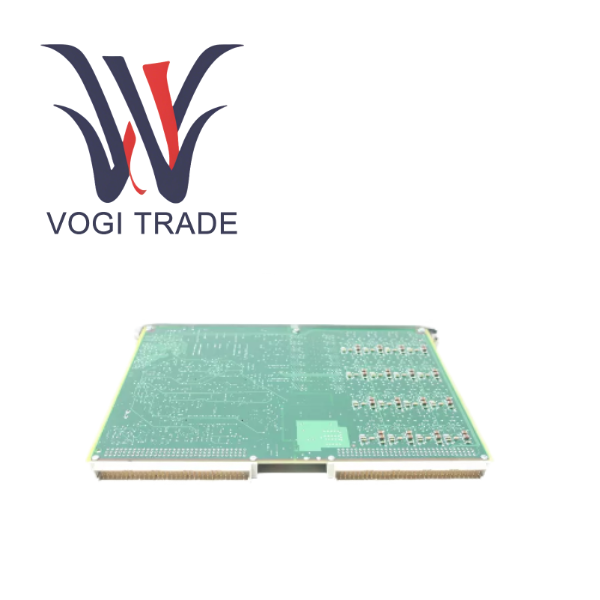

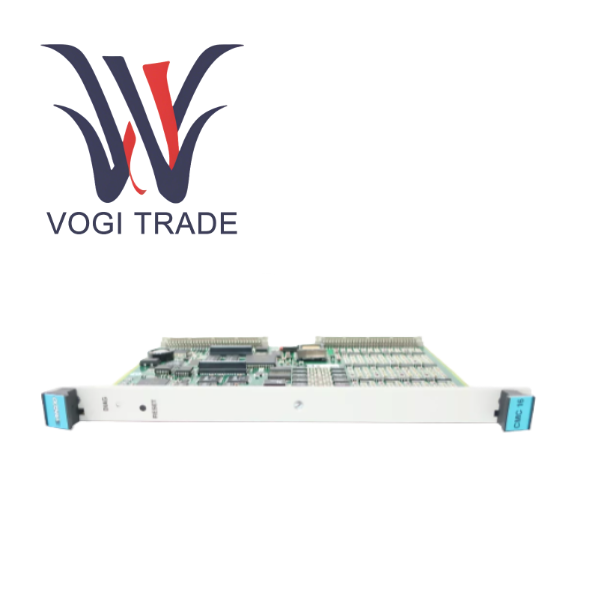

ویبره CMC16 200-530-012-012

مشخصات و پارامترهای محصول

سری محصولات       سیستم نظارت بر وضعیت ویبرومتر VM600

نوع ماژول         کارت نظارت بر وضعیت

مدل                  CMC16

شماره سفارش      200-530-SSS-HHh

کانال ها و مشخصات ورودی

تعداد کانال‌های پویا           16، هر کانال می‌تواند به طور مستقل پیکربندی شود

انعطاف پذیری کانال

4 کانال اول                          را می توان به عنوان ورودی سیگنال پویا یا ورودی مرجع سرعت/فاز پیکربندی کرد

12 کانال بعدی                       را می توان به عنوان ورودی سیگنال پویا یا ورودی ارزش فرآیند پیکربندی کرد

مبدل A/D                           ADC 14 بیتی مستقل در هر کانال. داده های ارسال شده به کامپیوتر 12 بیتی + بیت علامت است

حداکثر سرعت نمونه برداری             51.2 کیلوهرتز در هر کانال

محدوده ولتاژ ورودی                  0.1، 0.2، 0.5، 1.0، 2.0، 4.0، 10.0، 20.0 ولت FS

محدوده ولتاژ ورودی                 -24 ولت تا +24 ولت FS

فیلتر ضد آلیاسینگ                     فیلتر ضدآلیاسینگ ردیابی مستقل و قابل برنامه ریزی، تضعیف کننده > 70 دسی بل در 1.56 برابر فرکانس قطع

نسبت سیگنال به نویز                 >70 ​​دسی بل تا 10 کیلوهرتز، > 60 دسی بل در 20 کیلوهرتز

قابلیت پردازش سیگنال

وضوح FFT                          تا 3200 خط

نمونه برداری همزمان               از ردیابی سفارش بر اساس سرعت، محدوده 15 تا 30000 دور در دقیقه پشتیبانی می کند.

نمونه برداری ناهمزمان             از نمونه برداری محدوده فرکانس ثابت، حداکثر تا 20 کیلوهرتز پشتیبانی می کند

پردازش خروجی                     هر کانال می‌تواند 10 خروجی پردازش کاملاً قابل تنظیم، از جمله

مقادیر دامنه زمانی                  RMS، اوج، اوج، اوج واقعی، اوج واقعی، شکاف، Smax

مقادیر دامنه فرکانس          انرژی باند فرکانس قابل تنظیم دلخواه

زنگ هشدار                                      هر خروجی پردازش را می توان با 6 آلارم قابل تنظیم با منطقه مرده تاخیر پیکربندی کرد

ارتباطات و ذخیره سازی

رابط ارتباطی           پیوند سریال اترنت و RS-485

حافظه داخلی بافر             1 مگابایت RAM برای ذخیره اطلاعات در هنگام قطع موقت ارتباط شبکه

پردازنده                                میکروکنترلر Zilog Z8S180 + Motorola 56002 DSP

فیزیکی و زیست محیطی

معماری                            VME

اندازه HxWxD                            262 mm x 20 mm x 187 mm

دمای کارکرد            -25 درجه سانتی گراد تا +65 درجه سانتی گراد

منبع تغذیه                          5 VDC ± 5%, مصرف برق 15 وات

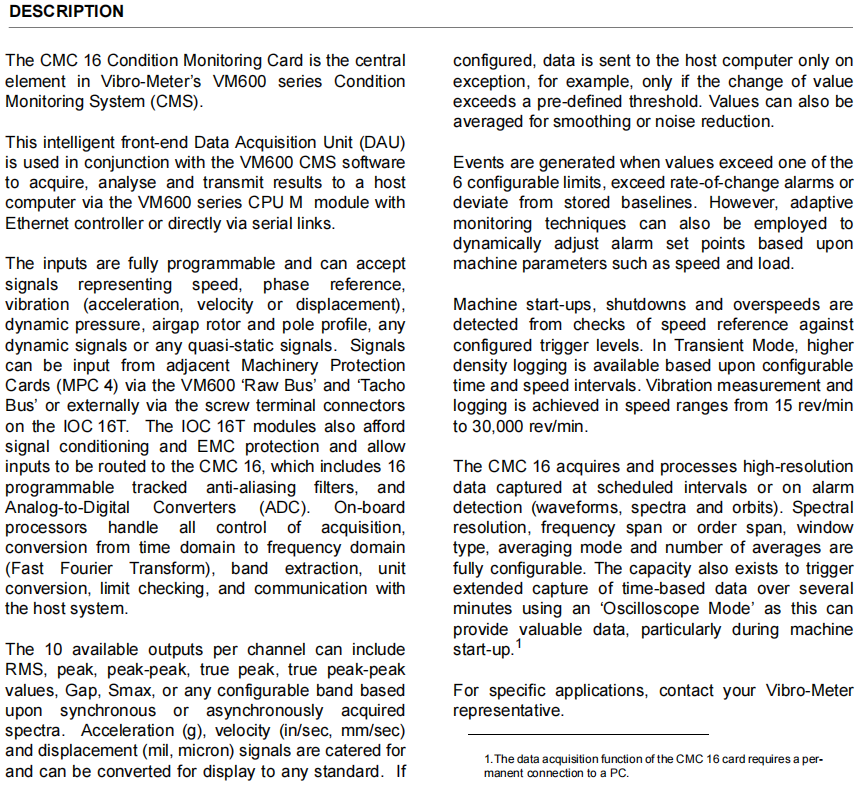

ویژگی های عملکرد محصول

اکتساب همزمان 16 کاناله واقعی

هر کانال دارای یک ADC مستقل و فیلتر ضد آلیاسینگ است که اطمینان حاصل می کند که تمام 16 سیگنال به طور کامل در زمان هماهنگ می شوند. این برای تجزیه و تحلیل های پیشرفته مانند ردیابی مدار و تعادل دینامیکی چند صفحه بسیار مهم است

پردازش هوشمند قدرتمند روی برد

معماری DSP + MCU CMC16 را قادر می سازد تا بیشتر وظایف محاسباتی را به صورت محلی انجام دهد، فقط مقادیر مشخصه با ارزش یا رویدادهای هشدار را به جای شکل موج خام آپلود می کند و به طور قابل توجهی در پهنای باند شبکه و منابع بالای رایانه صرفه جویی می کند.

پیکربندی کانال انعطاف پذیر و تطبیق پذیری

یک کارت می تواند چندین سیگنال مانند لرزش، سرعت و متغیرهای پردازش را به طور همزمان مدیریت کند، پیکربندی سیستم و سیم کشی را ساده می کند.

حفاظت جامع دستگاه و نظارت بر وضعیت

آلارم های عقب ماندگی 6 سطح منطق حفاظتی بسیار دقیقی را ارائه می دهند

عملکرد نظارت تطبیقی ​​می تواند به صورت پویا آستانه آلارم را بر اساس پارامترهای دستگاه مانند سرعت و بار تنظیم کند و از هشدارهای کاذب جلوگیری کند.

حالت گذرا می‌تواند داده‌ها را با چگالی بالاتر در طول فرآیندهای حیاتی مانند راه‌اندازی و خاموش شدن ضبط کند، و اطلاعات ارزشمند خطا را ضبط کند.

حالت های جمع آوری داده های متعدد

پیشینه                            نظارت معمول

ثبت‌نام در زمان‌بندی/زنگ‌دار       ضبط داده‌های با وضوح بالا

حالت اسیلوسکوپ                    می تواند به طور مداوم تا 11 دقیقه از شکل موج های خام دامنه زمانی را برای تجزیه و تحلیل رویدادهای ضربه گذرا ضبط کند.

طراحی با قابلیت اطمینان بالا

ذخیره سازی بافر روی برد برای رسیدگی به قطع اتصالات شبکه

پشتیبانی از تعویض داغ، امکان تعویض کارت در طول عملیات سیستم و پیکربندی مجدد خودکار

مقایسه مزایا و معایب
