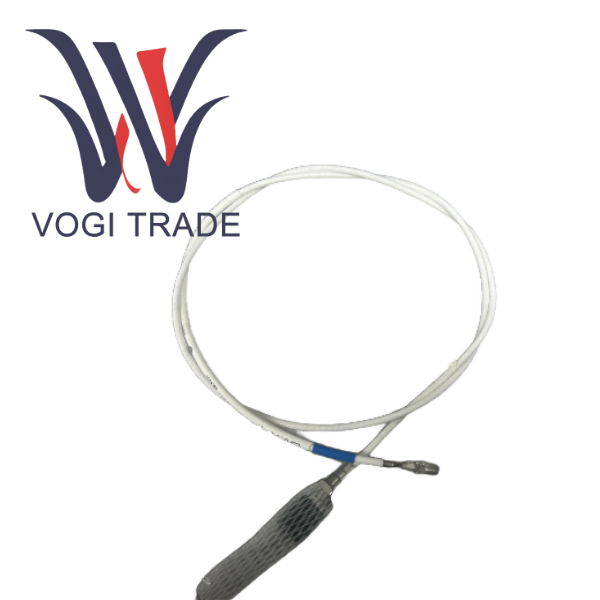

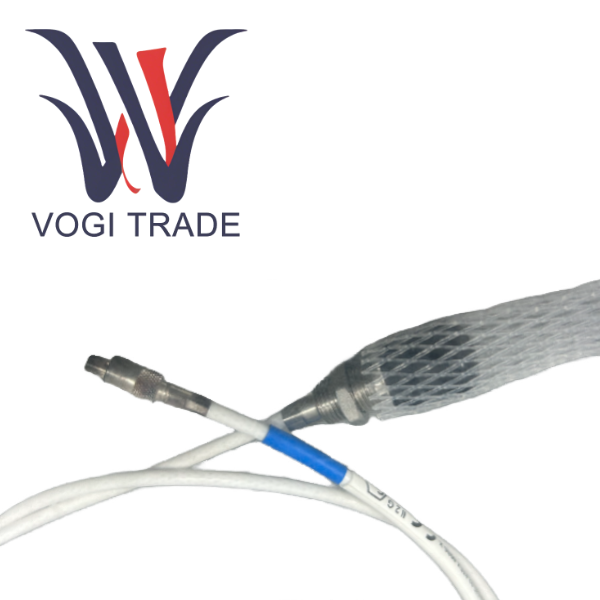

نام تجاری: ویبرومترتوضیحات: مبدل مجاورتیوضعیت: نوگارانتی: 1 سالتعداد موجودی: 1مدت پرداخت: T/Tبندر حمل و نقل: XiamenTQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 یک ماژول نظارت بر ارتعاش صنعتی است که توسط Vibro-Meter تولید می شود که عمدتاً برای حفاظت از لرزش و نظارت بر ماشین آلات دوار استفاده می شود.
| ساخت |
ویبرومتر |
| شماره مدل |
TQ412 |
| شماره سفارش |
111-412-000-013 A1-B6-E050-F2-G050-H05 |
| کاتالوگ |
پروب ها و حسگرها |
| کشور مبدا |
سوئیس |
| کد HS |
8537109090 |
| بعد |
26.2cm*12.5cm*2cm |
| ابعاد بسته بندی |
28.2cm*14.5cm*4cm |
| وزن |
0.3 کیلوگرم |
محصول Overview

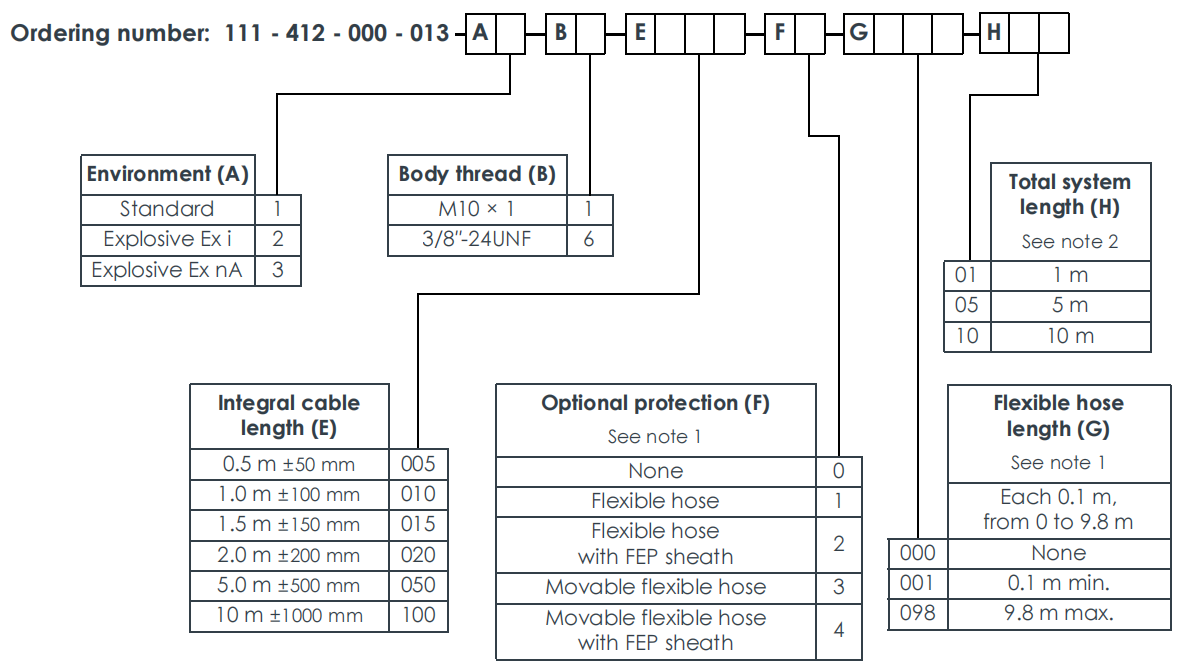

تحلیل کد مدل TQ412 111-412-000-013 A1-B6-E050-F2-G050-H05 به شرح زیر است:
111-412-000-013: شماره محصول اصلی، به وضوح به عنوان سنسور سری TQ412 مشخص شده است.
A1: گزینه محیطی، نشان دهنده نسخه استاندارد صنعتی، بدون گواهینامه ضد انفجار (Ex)، مناسب برای محیط های صنعتی عمومی
B6: نوع رزوه، نشان دهنده رزوه امپریال 3/8 -24 UNF. این یک مشخصات رزوه یکنواخت با رزوه ریز است که در بازار آمریکای شمالی بسیار رایج است.
E050: طول کابل داخلی، نشان دهنده کابل کواکسیال FEP یکپارچه 5.0 ± 0.5 متر است.
F2: حفاظت اختیاری، نشان دهنده شلنگ فولادی ضد زنگ انعطاف پذیر با غلاف FEP. این محافظت مکانیکی و شیمیایی عالی را فراهم می کند
G050: طول شلنگ انعطاف پذیر، نشان دهنده یک شلنگ محافظ با طول 5.0 متر است.
H05: طول کل سیستم، نشان می دهد که این سنسور برای تشکیل یک زنجیره اندازه گیری کامل 5 متری طراحی شده است. تحت این پیکربندی، از آنجایی که کابل داخلی از قبل 5 متر طول دارد، معمولاً نیازی به گسترش کابل EA402 نیست.
محدوده صنعت قابل اجرا
این مدل TQ412 یک سنسور همه منظوره نیست، اما برای نیازهای متقابل استانداردهای تجهیزات خاص و محیط های صنعتی پرخطر ساخته شده است.
صنعت انرژی و برق آمریکای شمالی
تجهیزات معمولی: توربینهای گاز کلاس F/HA و توربینهای بخار زغالسنگ فوق بحرانی تولید شده توسط سازندگانی مانند جنرال الکتریک و وستینگهاوس
نکات کاربردی خاص
فضای داخلی محفظه یاتاقان کمپرسور/توربین بسیار باریک است و خطر نشت گاز در دمای بالا وجود دارد. طراحی معکوس نصب TQ412 به کابل اجازه می دهد تا از دم در امتداد مجرای هوای خنک کننده به بیرون هدایت شود و از منطقه با دمای بالا جلوگیری شود. شیلنگ F2 می تواند در برابر تشعشعات حرارتی در دمای بالای 150 درجه سانتی گراد و پاشش روغن روانکار مقاومت کند.
جابجایی محوری یاتاقان آب بندی انتهایی تحریک ژنراتور برای جلوگیری از نشت هیدروژن باید نظارت شود. این ناحیه با مخلوط روغن هیدروژن پر شده است. غلاف FEP می تواند در برابر فرسایش طولانی مدت روغن آب بندی مقاومت کند و شیلنگ فولادی ضد زنگ با ابزارهای تعمیر و نگهداری از بریدگی های تصادفی محافظت می شود.
چالشهای شرایط کاری: شوک حرارتی در هنگام راهاندازی و خاموش شدن (20- تا 180 درجه سانتیگراد)، تداخل الکترومغناطیسی قوی، و لرزش مداوم.
رزوه B6 این مدل کاملاً با موقعیت سوراخ کارخانه OEM اصلی مطابقت دارد و نیازی به تغییر ضربه ندارد. حفاظت F2 عملکرد بدون نیاز به تعمیر و نگهداری را در طول یک چرخه تعمیر اساسی تا 8 تا 10 سال تضمین می کند.
صنعت پتروشیمی
تجهیزات معمولی شامل کمپرسورهای گاز ترک خوردگی اتیلن، کمپرسورهای هیدروژنی در گردش تصفیه هیدروژنه و فن های اصلی ترک کاتالیستی در مقیاس بزرگ است.
نکات کاربردی خاص
مهر و موم های بین مرحله ای داخل سیلندر کمپرسور را می توان برای نظارت بر وضعیت تراز روتور استفاده کرد. در اینجا، رسانه های خورنده قوی مانند H2S، NH3، و مایع آمین وجود دارد. غلاف FEP یکی از معدود موادی است که می تواند برای مدت طولانی در برابر این مواد شیمیایی مقاومت کند.
محیط نزدیک به محرک پره راهنمای ورودی فن اصلی FCC با گرد و غبار کاتالیست پر شده است که بسیار ساینده است. شیلنگ فولادی ضد زنگ یک مانع فیزیکی برای جلوگیری از ورود گرد و غبار به کابل و باعث خرابی عایق می شود.
چالش های شرایط کاری: خوردگی شیمیایی، فرسایش گرد و غبار، دمای بالا و محیط های بالقوه انفجاری.
پیکربندی F2 این مدل تنها راه حل قابل اعتماد برای مقابله با تهدید دوگانه "شیمی + فرسایش" است. کابل تعبیه شده 5 متری از افزودن نقاط اتصال در مناطق خطرناک جلوگیری می کند و با اصل سیم کشی ذاتا ایمن مطابقت دارد.
