TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05

بررسی اجمالی محصول

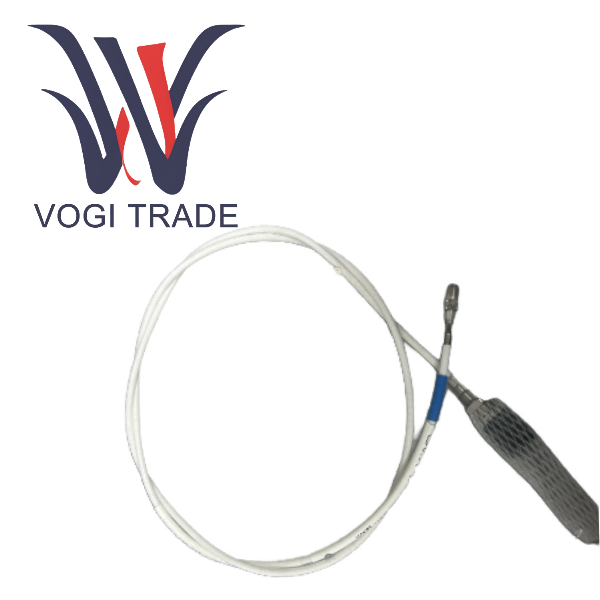

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 یک سنسور جابجایی جریان گردابی با کارایی بالا و بدون تماس است که توسط پارکر مگیت تولید شده است. محصول TQ412 متعلق به خط تولید سیستم های اندازه گیری نزدیک است و به طور خاص برای اندازه گیری دقیق ارتعاش نسبی و جابجایی محوری شفت های مکانیکی دوار در محیط های صنعتی خشن طراحی شده است.

کد مدل به صورت زیر تجزیه می شود

111-412-000-013    شماره محصول اصلی، نشان دهنده حسگر سری TQ412 است.

A1                         گزینه زیست‌محیطی، نشان‌دهنده نسخه استاندارد صنعتی، بدون گواهی ضد انفجار

B1                         نوع نخ، رشته متریک M10 x 1

E050                      طول کابل داخلی، یک کابل کواکسیال FEP یکپارچه 5.0 متر ± 0.5 متر

F2                         حفاظت اختیاری، یک شلنگ فولادی ضد زنگ انعطاف پذیر با غلاف FEP

G050                     طول شلنگ انعطاف پذیر، شیلنگ محافظی که طول آن 5 متر است.

H05                       طول کل سیستم، این سنسور برای تشکیل یک زنجیره اندازه گیری کامل 5 متری طراحی شده است. در این پیکربندی، از آنجایی که کابل داخلی از قبل 5 متر است، معمولاً نیازی به گسترش کابل EA402 اضافی نیست.

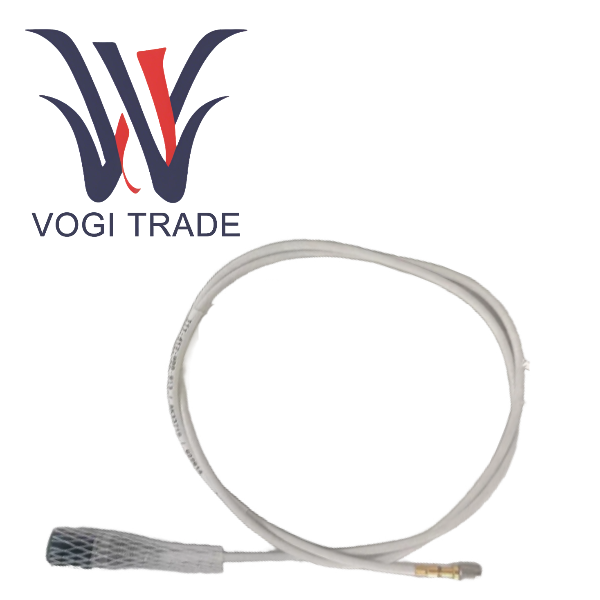

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 یک سنسور Reverse Mount است که مشخصه آن این است که کابل سیگنال به جای عبور از نخ نصب، از پشت سنسور به بیرون هدایت می شود. این طرح به ویژه برای کاربردهایی مناسب است که فضای نصب محدود است، سیم کشی را نمی توان از قسمت جلویی انجام داد، یا در جایی که کابل ها باید در یک مسیر خاص به بیرون هدایت شوند، مانند داخل محفظه یاتاقان، در محفظه های باریک یا نزدیک کوپلینگ ها.

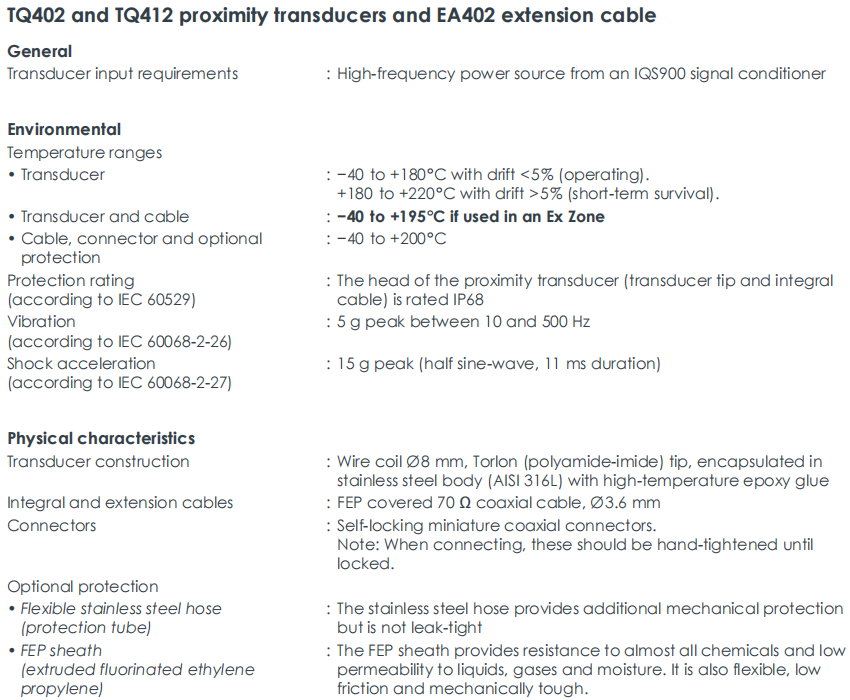

مشخصات و پارامترهای محصول

اصل اندازه‌گیری  جریان گردابی

پاسخ فرکانسی       DC تا 20 کیلوهرتز (-3 دسی بل)

اندازه پروب                     قطر پروب Ø 8.2 میلی متر، اندازه آچار شش گوش 14 میلی متر

محدوده دمای عملیاتی

بدنه حسگر                                40- تا +180 درجه سانتی گراد

دمای بقای کوتاه مدت   180+ تا 220+ درجه سانتی گراد

سنسورها و کابل ها                      40- درجه سانتی گراد تا +195 درجه سانتی گراد

ظرفیت ضد لرزش                    حداکثر 5 گرم

حداکثر ظرفیت مقاومت در برابر ضربه            15 گرم

این ترتیب با پارامترهای خاصی پیکربندی شده است

موضوع                                   متریک M10 x 1

طول کابل داخلی E              5.0 ± 0.5 متر

حفاظت اختیاری F2              شلنگ فولادی ضد زنگ انعطاف پذیر + غلاف FEP

مزایای غلاف FEP       TQ412 تقریباً در برابر همه مواد شیمیایی مقاوم است، دارای نفوذپذیری بسیار کم در برابر مایعات، گازها و رطوبت است و همچنین دارای انعطاف پذیری، ضریب اصطکاک کم و چقرمگی مکانیکی عالی است.

طول شلنگ قابل انعطاف G             5.0 متر. طبق قوانین سفارش، حداکثر طول = طول کابل داخلی - 200 میلی متر = 4.8 متر. در اینجا، G050 باید به عنوان طول محافظ موثری که بیشتر کابل ها را پوشش می دهد، درک شود.

طول کل سیستم H              5 متر

ویژگی های عملکردی محصول

طراحی هسته ساختار معکوس برای حل مشکلات نصب شدید

طرح فیزیکی کابل سیگنال را قادر می سازد به جای عبور از انتهای جلوی نخ، به صورت محوری از دم بدنه حسگر به بیرون هدایت شود. این باعث می شود که کابل آزادانه در جهت محوری یا شعاعی پس از نصب سنسور قرار گیرد و از این مشکل جلوگیری شود که حسگرهای عمودی سنتی به دلیل فضای ناکافی در جلو سیم کشی نمی شوند.

سناریوهای کاربردی معمولی

TQ412 111-412-000-013-A1-B1-E050-F2-G050-H05 را می توان در سوراخ کور داخل محفظه یاتاقان نصب کرد، بدون فضای عملیاتی در جلو.

یک ناحیه باریک نزدیک به کوپلینگ، حفره آب بندی یا دیواره داخلی بدنه.

در شرایطی که برای ساده‌تر کردن چیدمان سینی کابل، باید چندین کابل حسگر از یک طرف به بیرون هدایت شوند.

مزایای مهندسی در کاهش قابل توجه محدودیت‌های طراحی مکانیکی در نقاط نظارت، تبدیل موقعیت‌های کلیدی «غیرقابل اندازه‌گیری» به موقعیت‌های «قابل اندازه‌گیری» و افزایش نرخ پوشش درک وضعیت کلی ماشین منعکس می‌شود.
