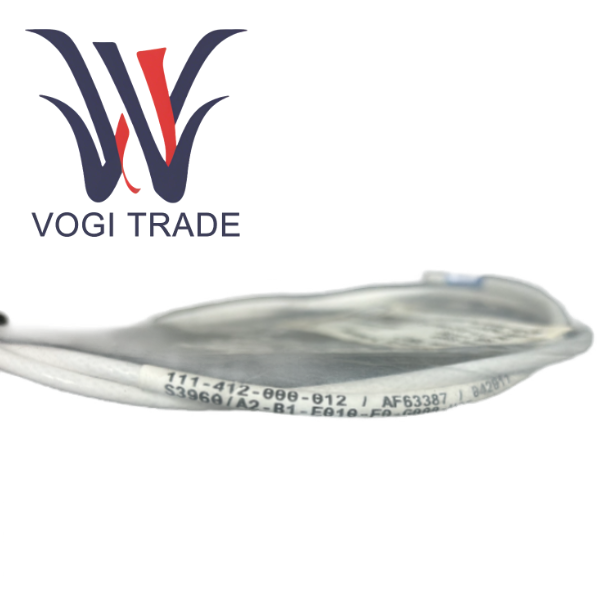

TQ412 111-412-000-012-A1-B1-E050-F1-G050-H05

مشخصات و پارامترهای محصول

نوع پایه                                سنسور مجاورت معکوس نصب شده TQ412

شماره سفارش                         111-412-000-012-A1-B1-E050-F1-G050-H05

محیط (A)                      A1 - استاندارد

نخ بدنه (B)                       B1 - M10 x 1

طول بدن (C)                       محدوده قابل انتخاب از 20 میلی متر تا 250 میلی متر

طول بدون نخ (D)              محدوده اختیاری از 0 تا 230 میلی متر

طول کابل یکپارچه (E)       E050-5.0m ± 500mm

حفاظت اختیاری (F)             F1 - شلنگ فولادی ضد زنگ انعطاف پذیر

طول شلنگ انعطاف پذیر (G)            G050-5.0m

حداقل شعاع خمش           50 میلی متر

طول کل سیستم (H)             H05-5 متر

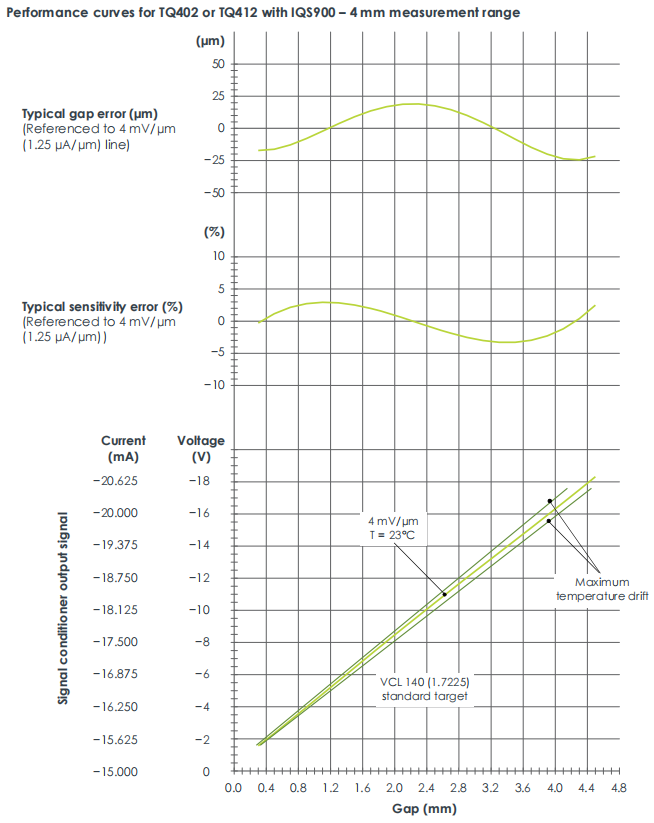

محدوده/حساسیت اندازه‌گیری   تعیین شده توسط تهویه‌کننده سیگنال همراه IQS450

پاسخ فرکانسی                  DC تا 20 کیلوهرتز (-3 دسی بل)

محدوده دمای عملیاتی

بدنه حسگر                            -40 درجه سانتی گراد تا +180 درجه سانتی گراد

رابط                               تا 200 درجه سانتی گراد

درجه حفاظت                      سر سنسور با استاندارد IP68 مطابقت دارد

توصیه های محصول مرتبط

واحد پردازش سیگنال اصلی: تهویه کننده سیگنال IQS 450

کارکرد و نقش

IQS 450 "مغز" و "منبع انرژی" TQ412 است. IQS450 منبع تغذیه تحریک -20 تا -32 ولت DC مورد نیاز TQ412 را فراهم می کند و سیگنال های مدوله شده با فرکانس بالا را از سنسور دریافت می کند.

مدار داخلی سیگنال را دمودوله می کند، تقویت می کند و خطی می کند و در نهایت یک سیگنال آنالوگ استاندارد شده را خروجی می دهد که رابطه خطی دقیقی با شکاف سطح پروب به هدف دارد.

از دو پیکربندی خروجی صنعتی اصلی پشتیبانی می کند

خروجی ولتاژ 3 سیم: -2 ولت تا -18 ولت، محدوده دینامیکی 16 ولت، مناسب برای سیستم های جمع آوری اطلاعات با دقت بالا.

خروجی جریان 2 خطی: -15.5 میلی آمپر تا -20.5 میلی آمپر، محدوده دینامیکی 5 میلی آمپر، توانایی ضد تداخل قوی، مناسب برای انتقال از راه دور به سیستم های PLC یا DCS.

هم افزایی با TQ412

TQ412 و IQS450 باید به صورت جفت سفارش داده شوند و تحت کالیبراسیون در سطح سیستم کارخانه قرار گیرند. این بدان معنی است که هنگام تعویض هر جزء، تا زمانی که کد مدل مطابقت داشته باشد (به ویژه برای گزینه Bxx، مانند B21/B22 مربوط به محدوده 2 میلی متری)، بدون نیاز به کالیبراسیون مجدد پیچیده در محل، می توان به "plug and play" دست یافت که فرآیند تعمیر و نگهداری را بسیار ساده می کند.

رابط ورودی IQS450 یک کانکتور میکرو کواکسیال خود قفل است که کاملاً با کانکتور نر TQ412 مطابقت دارد و از اتصال مطمئن و محافظ خوب اطمینان می دهد.

آداپتور نصب ریلی MA 130 DIN اختیاری برای نصب منظم در کابینت کنترل.

پلت فرم نظارت در سطح سیستم: سیستم مانیتورینگ شرایط و حفاظت مکانیکی VM600

کارکرد و نقش

VM600 پلتفرم نظارت آنلاین پرچمدار Meggitt است، یک راه حل یکپارچه که ترکیبی از جمع آوری داده، تجزیه و تحلیل بلادرنگ، منطق هشدار، ذخیره سازی تاریخی و ارتباطات از راه دور است.

VM600 چندین IQS450 یا انواع دیگر ماژول های تهویه را از طریق یک رک اختصاصی در خود جای می دهد و امکان نظارت همه جانبه بر کل یا چند دستگاه را فراهم می کند.

هم افزایی با TQ412/IQS450

سیگنال خروجی آنالوگ IQS450 مستقیماً به کارت جمع آوری اطلاعات VM600 متصل می شود. VM600 نه تنها شکل موج ارتعاش اصلی و مسیر محور را ثبت می‌کند، بلکه می‌تواند تشخیص‌های پیشرفته‌ای مانند تحلیل طیفی، تحلیل روند، و تحلیل شروع توقف انجام دهد.

هنگامی که لرزش یا جابجایی تشخیص داده شده توسط TQ412 از آستانه ایمنی از پیش تعیین شده فراتر رود، VM600 می تواند فوراً خروجی رله را برای خاموش شدن در هم فعال کند و از تجهیزات چرخان گران قیمت در برابر آسیب های فاجعه آمیز محافظت کند.

از طریق نرم افزار قدرتمند آن، کاربران می توانند از راه دور به تمام داده ها برای تشخیص عیب و تصمیم گیری تعمیر و نگهداری دسترسی داشته باشند.

سناریوهای کاربردی معمولی

نظارت بر وضعیت و حفاظت از دارایی های کلیدی مانند واحدهای کمپرسور در کارخانه های بزرگ پتروشیمی، مجموعه ژنراتورهای توربین بخار در نیروگاه ها و فن های اصلی در کارخانه های فولادی.
