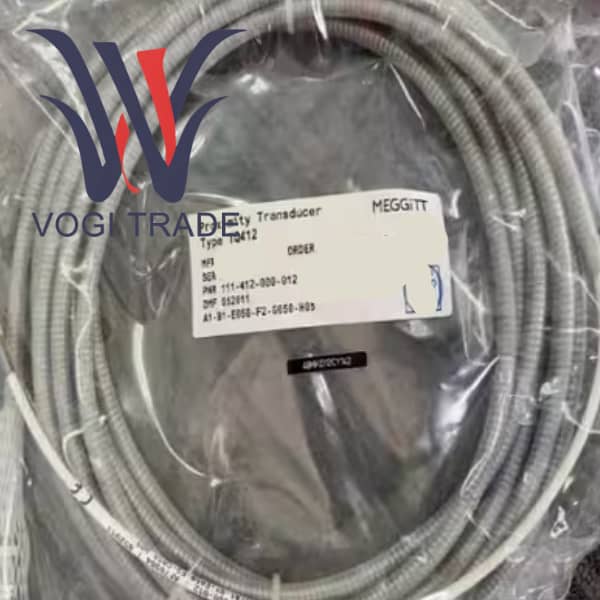

نام تجاری: ویبرومترتوضیحات: مبدل مجاورتیوضعیت: نوگارانتی: 1 سالتعداد موجودی: 1مدت پرداخت: T/Tبندر حمل و نقل: XiamenTQ412 111-412-000-012 A1-B1-E010-F1-G010-H10 یک ماژول نظارت بر ارتعاش صنعتی است که توسط Vibro-Meter تولید می شود که عمدتاً برای محافظت در برابر لرزش و نظارت بر ماشین آلات دوار استفاده می شود.
| ساخت |
ویبرومتر |
| شماره مدل |
TQ412 |
| شماره سفارش |

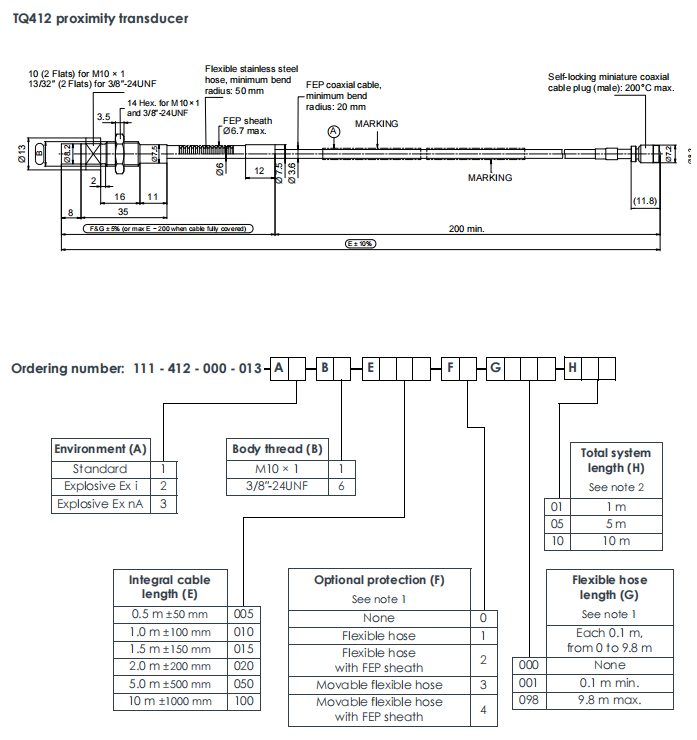

111-412-000-012 A1-B1-E010-F1-G010-H10 |
| کاتالوگ |
پروب ها و حسگرها |
| کشور مبدا |
سوئیس |
| کد HS |
8537109090 |
| بعد |
26.2cm*12.5cm*2cm |
| ابعاد بسته بندی |
28.2cm*14.5cm*4cm |
| وزن |
0.3 کیلوگرم |
توصیه های محصول مرتبط
واحد پردازش سیگنال اصلی: تهویه کننده سیگنال IQS900
شریک ضروری منبع تغذیه، دمودولاسیون سیگنال و خروجی استاندارد -2V تا -18V یا 4-20mA را فراهم می کند.
نکات کلیدی برای انتخاب: کد Bxx مربوطه را بر اساس محدوده مورد نیاز و نوع خروجی انتخاب کنید
کابل پسوند: EA402 9.0m
کلید دستیابی به H10 در انتخاب کابل پسوند EA402 به طول 9 متر نهفته است.
توجه: EA402 سیستم کد سفارش خود را نیز دارد. لازم است اطمینان حاصل شود که گزینه های محیط و رابط آن با سیستم مطابقت دارند
محافظ اتصال IP 172 محافظ اتصال
اکیداً برای محافظت از اتصال بین کانکتور نر TQ412 (F1) و کانکتور مادگی کابل افزایشی EA402 توصیه می شود که آب بندی با درجه IP و استحکام مکانیکی را برای جبران وقفه محافظت F1 در نقطه اتصال ارائه می دهد.
پلت فرم سیستم VM600 / VM900 است
ماژول IQS900 را می توان در سیستم مانیتورینگ آنلاین Meggitt VM900 برای دستیابی به مدیریت متمرکز داده ها، تجزیه و تحلیل پیشرفته و حفاظت در هم ادغام کرد.
پیوست را نصب کنید
از MA 130 می توان برای نصب IQS900 روی ریل DIN استفاده کرد
سری PA 15x برای نصب و تطبیق پروب در سوراخ های غیر استاندارد استفاده می شود
مقایسه محصولات مشابه
| بعد مقایسه |
این مدل: TQ412 (F1, H10 111-412-000-012 A1-B1-E010-F1-G010-H10
|
نسخه محافظ پایه: TQ412 (F0, H10) 111-412-000-012 A1-B1-E010-F0-G000-H10
|
نسخه حفاظت شیمیایی: TQ412 (F2، H10) 111-412-000-012 A1-B1-E010-F2-G010-H10
|
نسخه پلتفرم قدیمی: TQ412 + IQS450 (F1, H10) |
نماینده رقیب: Bently Nevada 3300 XL 8mm |
| پیکربندی هسته |
M10x1، کابل یکپارچه 1 متر + کابل پسوند 9 متر، شلنگ فولادی ضد زنگ انعطاف پذیر (1 متر) |
M10x1، کابل یکپارچه 1 متر + کابل پسوند 9 متر، شلنگ انعطاف پذیر بدون محافظت |
M10x1، کابل یکپارچه 1 متر + کابل پسوند 9 متر، شلنگ فولادی ضد زنگ + غلاف FEP (1 متر) |
M10x1، کابل یکپارچه 1 متر + کابل پسوند 9 متر، شلنگ فولادی ضد زنگ انعطاف پذیر (1 متر) |
معمولاً در سیستمهای M16x1 یا متریک/امپریال، با مجرای فلزی برای محافظت در دسترس است |
| نرم کننده همسان |
IQS900 |
IQS900 |
IQS900 |
QS450 |
3300/25 یا 3500/42/45 |
| پاسخ فرکانسی |
DC ~ 10 کیلوهرتز (-3dB) |
DC ~ 10 کیلوهرتز (-3dB) |
DC ~ 10 کیلوهرتز (-3dB) |
DC ~ 20 کیلوهرتز (-3dB) |
DC ~ 10 کیلوهرتز (استاندارد)/DC ~ 20 کیلوهرتز (گزینه محدوده دینامیکی بالا) |
| قابلیت های حفاظتی اصلی |
محافظ مکانیکی درجه یک مقاوم در برابر سایش، مقاوم در برابر ضربه و ضد گاز است |
تنها با تکیه بر قدرت خود کابل FEP حفاظت مکانیکی ضعیف |
حفاظت مکانیکی و شیمیایی درجه یک مقاوم در برابر اسیدهای قوی، قلیایی های قوی، حلال ها و لکه های روغن |
حفاظت مکانیکی درجه یک |
حفاظت مکانیکی سطح بالا از طریق کاتتر |
| محیط کاربردی |
مناطقی با درجه حرارت بالا، گرد و غبار زیاد و خطر ساییدگی فیزیکی مانند نزدیک جعبه یاتاقان یک نیروگاه |
محیطی تمیز و کنترل شده و عاری از خطر آسیب فیزیکی |
محیط شیمیایی خورنده قوی مانند منطقه راکتور یک کارخانه شیمیایی |
همان سمت چپ، اما باید به سازگاری پلت فرم توجه شود |
به طور گسترده در دسترس است، به ویژه در بازار آمریکای شمالی غالب است |
| طول کل سیستم |
10 متر | 10 متر |
10 متر |
10 متر |
1 متر، 5 متر، 9 متر |
| مطابقت با API 670 |
بله | بله |
بله |
بله |
بله |
| مزایای کلیدی |
حفاظت مکانیکی مقرون به صرفه - مطابق با آخرین استانداردهای ایمنی / EMC - معماری سیم کشی 1+9 متری انعطاف پذیر |
- کمترین هزینه - وزن سبک و شعاع خمشی کوچک |
- حفاظت همه جانبه، مناسب برای سخت ترین محیط ها -FEP بی اثری شیمیایی عالی را ارائه می دهد |
- پاسخ فرکانس بالاتر، مناسب برای تجزیه و تحلیل خطا با فرکانس بالا |
- دارای ظرفیت نصب شده جهانی و اکوسیستم بالغ است - قطعات یدکی فراوان و منابع مهندسی
|
| معایب اصلی |
- حد بالایی پاسخ فرکانسی کمتر از نسخه قدیمی است یک نقطه اتصال وجود دارد |
-کابل ها مستعد آسیب هستند و دارای ریسک بالایی از قابلیت اطمینان هستند - برای محیط های خشن مناسب نیست |
- بالاترین هزینه -شعاع خمش سنگین تر و بزرگتر |
- پلت فرم نسبتا قدیمی است و ممکن است آخرین استانداردهای ایمنی الکتریکی را رعایت نکند |
- ناسازگار با پلتفرم Meggitt VM -هزینه اولیه به همان اندازه زیاد است |
| سناریوهای کاربردی معمولی | برای توربین های بخار بزرگ، ژنراتورها، فن ها و غیره، محیط نزدیک سنسورها خشن است و انتهای راه دور به اتاق کنترل متصل است. | سیم کشی در آزمایشگاه ها، موتورهای کوچک یا سینی های کابل کاملاً محافظت شده | مناطقی با محیط های خورنده قوی مانند سکوهای فراساحلی، پالایشگاه های پتروشیمی و داروسازی | تحقیقات خاص یا سناریوهای تشخیصی که نیاز به تجزیه و تحلیل سیگنالهای ارتعاشی با فرکانس بسیار بالا دارند | انواع ماشین آلات کلیدی دوار در سراسر جهان، به ویژه در کارخانه هایی که قبلاً سیستم های Bently دارند |
این مدل (F1, H10) را انتخاب کنید. زمانی که محیط برنامه شما شامل تشعشعات با دمای بالا، برخورد ابزار و اصطکاک قطعات متحرک باشد و نیازی به مقاومت در برابر خوردگی شدید شیمیایی نباشد، از نظر عملکرد هزینه بهترین انتخاب است. تعادلی بین حفاظت، هزینه و الزامات انطباق مدرن برقرار می کند.
نسخه F0 را انتخاب کنید. فقط برای مواقعی توصیه می شود که بودجه بسیار کم باشد و محیط نصب بسیار تمیز، ایمن و کنترل شده باشد. هر گونه آسیب فیزیکی غیرمنتظره ممکن است منجر به خرابی سیستم شود.
هنگامی که سایت شما حاوی اسیدهای قوی، قلیایی های قوی، حلال های آلی یا سایر مواد شیمیایی خورنده است، باید نسخه F2 را انتخاب کنید. این راه حل محافظ "نهایی" است که برای محیط های شیمیایی شدید طراحی شده است.
پلتفرم قدیمی (IQS450) را در نظر بگیرید. تا زمانی که نیاز واضحی به تجزیه و تحلیل با فرکانس بالا ندارید، انتخاب آن برای پروژه های جدید توصیه نمی شود. اولویت باید به پلت فرم های جدیدی داده شود که با آخرین استانداردهای ایمنی مطابقت دارند.
اگر کارخانه شما به طور کامل سیستم 3500/2300 بنتلی نوادا را به منظور حفظ ثبات و استفاده از منابع موجود پذیرفته است، انتخاب محصولات مشابه آن ممکن است تصمیم عملی تری باشد.
