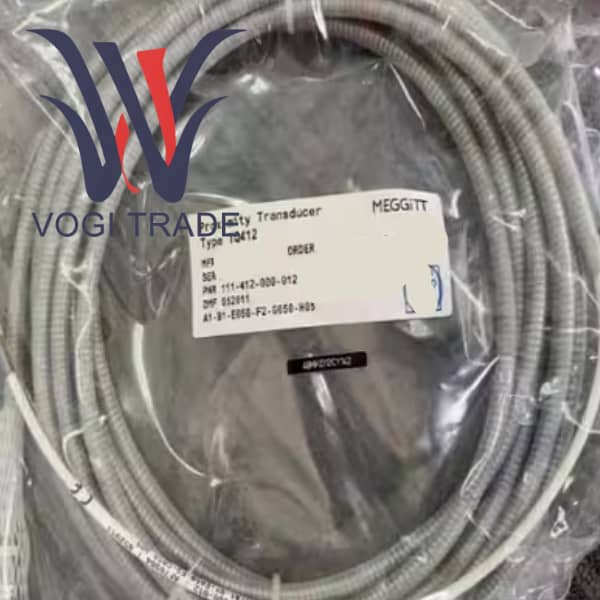

TQ412 111-412-000-012-A1-B1-E010-F1-G010-H05

آماده سازی قبل از نصب

مدل و مواد را بررسی کنید

مطمئن شوید که مدل حسگر دریافتی 111-412-000-012 A1-B1-E010-F1-G010-H05 است.

بررسی کنید که آیا مواد پشتیبان کامل هستند، از جمله سنسور TQ412 (با شیلنگ فولادی ضد زنگ 1 متر)، کابل افزایش 4.0 متری EA402، محافظ اتصال IP 172 و تهویه کننده سیگنال IQS900.

شیلنگ فولادی ضد زنگ انعطاف پذیر و کابل FEP TQ412 را برای هر گونه فرورفتگی، بریدگی یا تغییر شکل ناشی از حمل و نقل بررسی کنید. در صورت خرابی نصب نکنید.

مسیر سیم کشی را برنامه ریزی کنید

در سمت TQ412 قسمت جلویی، مسیر از سوراخ نصب پروب تا اولین نقطه ثابت را برنامه ریزی کنید. این بخش از مسیر به طور کامل توسط شیلنگ های فولادی ضد زنگ F1 محافظت می شود.

اندازه گیری EA402 در انتهای پشتی مسیر از محافظ IP 172 تا کابینت کنترل را برنامه ریزی می کند. اکیداً توصیه می‌شود که کابل افزایشی EA402 در یک لوله فلزی بسته قرار داده شود یا با یک لوله مارپیچی محافظت شود تا ضعف آن در نداشتن شلنگ انعطاف‌پذیر جبران شود.

نصب سنسور

نصب پروب

از آچار مناسب استفاده کنید تا TQ412 را از طریق رزوه M10 x 1 به سوراخ نصب از پیش ماشینکاری شده بپیچید.

گشتاور سفت شدن را می توان به دفترچه راهنما ارجاع داد یا از گشتاور صنعتی استاندارد استفاده کرد. برای جلوگیری از آسیب رساندن به نخ پروب یا نوک Torlon® بیش از حد سفت نکنید.

پیش‌تنظیم شکاف می‌تواند شکاف اولیه بین پروب و سطح هدف را با استفاده از یک حسگر یا یک ابزار خاص با توجه به موقعیت استاتیک شفت دستگاه و محدوده مورد نیاز، فاصله اولیه بین پروب و سطح هدف را به مقدار متوسط ​​محدوده تنظیم کند.

کابل گذاری - عملیات کلیدی:

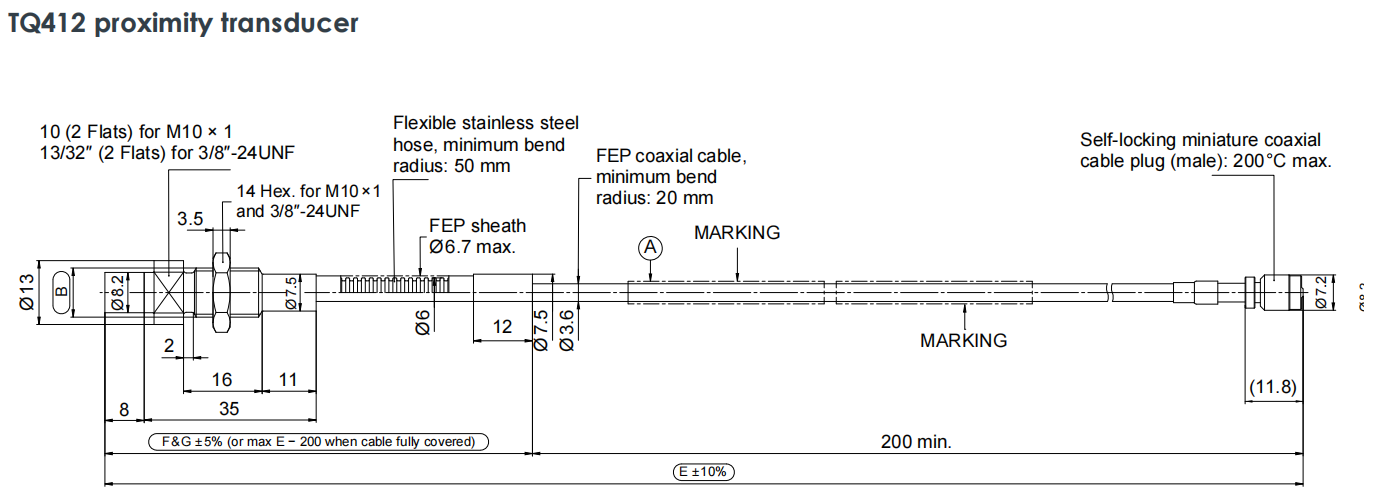

شعاع خمش: 111-412-000-012 A1-B1-E010-F1-G010-H05 خم کردن کابل ها با شیلنگ های فولادی ضد زنگ در زوایای تند اکیداً ممنوع است. شعاع خمش داخلی در هر پیچ باید ≥ 50 میلی متر باشد. این بدان معنی است که قطر قوس تشکیل شده در پیچ نباید کمتر از 100 میلی متر باشد. با استفاده از لوله های زانویی با قطر بزرگ یا قوس های طبیعی می توان به آن دست یافت.

کابل را با استفاده از گیره های کابل لبه پهن در موقعیت های زیر ثابت کنید

حدود 50 تا 100 میلی متر پشت پروب.

هر 0.5 تا 1.0 متر در طول مسیر سیم کشی آن را ثابت کنید.

قبل از ورود به محافظ IP 172، یک فیکس نهایی را انجام دهید تا نیروی کشش از بین برود.

برای جلوگیری از استرس، مطمئن شوید که کابل در حالت طبیعی آرام قرار دارد و آن را سفت نکنید. یک حلقه سرویس خاص باید برای جذب جابجایی جزئی و انبساط و انقباض حرارتی در حین کار دستگاه رزرو شود.

اتصال و حفاظت

TQ412 را با EA402 وصل کنید

انتهای نر کابل یکپارچه TQ412 را با انتهای مادگی در انتهای ابتدایی کابل توسعه EA402 تراز کنید.

آن را با دست ببندید تا زمانی که صدای "کلیک" را بشنوید یا احساس کنید که قفل می شود. سفت کردن اجباری با ابزار برای جلوگیری از آسیب رساندن به کانکتور میکرو کواکسیال دقیق قفل شونده کاملاً ممنوع است.

محافظ اتصال IP 172 را نصب کنید:

دو نیمه پوشش IP 172 را روی اتصالات از قبل متصل شده قرار دهید.

حلقه آب بندی را بررسی کنید تا مطمئن شوید که حلقه آب بندی لاستیکی داخلی سالم است و به درستی قرار گرفته است.

با استفاده از پیچ گوشتی مناسب، پیچ های روی پوسته را به صورت مورب و یکنواخت محکم کنید تا دو نیمه پوسته کاملا بسته شوند. این مرحله کلید اطمینان از رسیدن نقطه اتصال به سطح حفاظت IP است.

روشن شدن و تایید سیستم

IQS900 را وصل کنید و سر دیگر کابل داخلی EA402 را به تهویه کننده سیگنال IQS900 وصل کنید.

IQS900 را روشن کنید.

خروجی را بخوانید

ولتاژ یا جریان خروجی IQS900 را اندازه گیری کنید

تأیید: مقدار خروجی باید در محدوده نرمال باشد، که نشان می دهد کل زنجیره اندازه گیری به درستی کار می کند. اگر خروجی از محدوده فراتر رود، سیستم یک جریان خطا تولید می کند که نیاز به بررسی فوری دارد.

تعمیر و نگهداری روزانه و عیب یابی

برای بررسی بصری شیلنگ فولادی ضد زنگ TQ412، محافظ IP 172 و مسیر تخمگذار EA402 برای هر گونه آسیب فیزیکی جدید، خوردگی یا شل شدن، باید بازرسی های منظم انجام شود.

برای تمیز کردن، از یک پارچه نرم تمیز برای پاک کردن لکه های روغن یا گرد و غبار روی نوک پروب و سطح شیلنگ استفاده کنید. از حلال های آلی استفاده نکنید.

مدیریت خطاهای رایج

در صورت از دست دادن سیگنال یا غیر طبیعی بودن، ابتدا بررسی کنید که آیا کانکتور داخل IP 172 شل شده یا خورده است. دوباره وارد کنید و مطمئن شوید که قفل است.

اگر شیلنگ تا حدی صاف شده باشد اما آسیب شدید نباشد و روی کابل های داخلی تاثیری نداشته باشد، می توان آن را ادامه داد. اگر کابل داخلی آسیب دیده باشد، کل سنسور TQ412 باید تعویض شود.

کافی است IP 172 را جدا کرده و با یک کابل داخلی 4 متری EA402 جدید جایگزین کنید. نیازی به جدا کردن پروب از قبل نصب شده نیست، که زمان تعمیر و نگهداری را بسیار کوتاه می کند.
