نام تجاری: ویبرومترتوضیحات: مبدل مجاورتیوضعیت: نوگارانتی: 1 سالتعداد موجودی: 1مدت پرداخت: T/Tبندر حمل و نقل: شنژنTQ402 111-402-000-013-A1-C120-D35-E050-F2-G048-H05 یک ماژول نظارت بر ارتعاش صنعتی است که توسط Vibro-Meter تولید می شود که عمدتاً برای محافظت در برابر لرزش و نظارت بر ماشین آلات دوار استفاده می شود.
| ساخت |
ویبرومتر |
| شماره مدل |
TQ402 |
| شماره سفارش |
111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 |
| کاتالوگ |
پروب ها و حسگرها |
| کشور مبدا |
سوئیس |
| کد HS |
8537109090 |
| TQ912 (эта модель) |
26.2cm*12.5cm*2cm |
| ابعاد بسته بندی |
28.2cm*14.5cm*4cm |
| وزن |
0.3 کیلوگرم |
بررسی اجمالی محصول

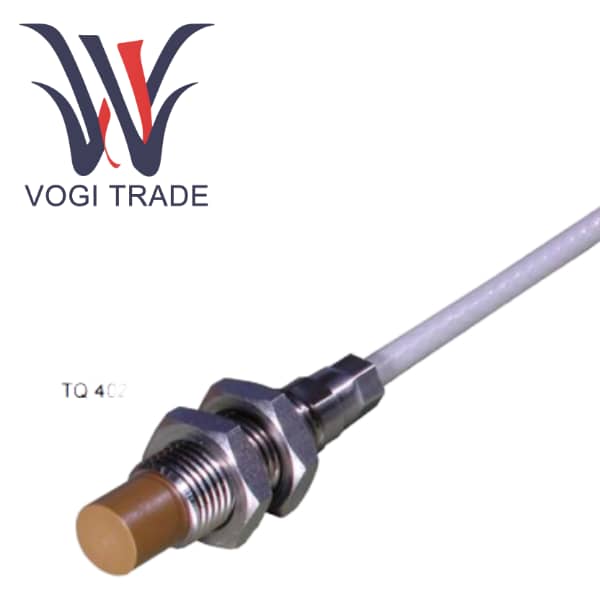

TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 یک سنسور مجاورت غیر تماسی در خط تولید ارتعاش سنج است که به طور خاص برای اندازه گیری با دقت بالا جابجایی نسبی، ارتعاش و موقعیت ماشین آلات طراحی شده است. هنگامی که با تنظیم کننده سیگنال IQS900 و سیم پسوند EA402 جفت می شود، بخشی از سیستم اندازه گیری کالیبراسیون را تشکیل می دهد. این سیستم به طور گسترده در برنامه های کاربردی کلیدی در تولید برق، نفت و گاز و زمینه های صنعتی برای حفاظت مکانیکی و نظارت بر وضعیت استفاده می شود.
مشخصات و پارامترهای محصول
شماره سفارش 111-402-000-013-A1-B1-C075-D000-E050-F2-G050-H05
A1 محیط استاندارد (منطقه غیرخطرناک)
B1 M10 × 1 رشته متریک
C075 طول وسیله نقلیه = 75 میلی متر
D000 طول بدون رزوه = 0 میلیمتر
E050 طول کابل کلی = 5.0 متر
F2 حفاظت اختیاری = شلنگ فولادی ضد زنگ انعطاف پذیر با غلاف FEP
G050 طول شلنگ = 0.5 متر
H05 طول کل سیستم = 5 متر
مشخصات اصلی
اصل اندازه گیری جریان گردابی
محدوده اندازه گیری 2mm یا 4mm بسته به پیکربندی IQS900
حساسیت 8mv /μm یا 4mv /μm ولتاژ خروجی
2.5μA/μm یا 1.25μA/μm خروجی جریان
پاسخ فرکانس DC تا 20 کیلو هرتز -3 دسی بل
دمای عملیاتی -40 درجه سانتی گراد تا +180 درجه سانتی گراد دمای بقای کوتاه مدت تا +220 درجه سانتی گراد
اصل اندازه گیری جریان گردابی
درجه حفاظت IP68 نوک سنسور و کابل
رابط میکرو کواکسیال خود قفل شونده
ویژگی های عملکردی محصول
اندازه گیری بدون تماس با دقت بالا بر اساس اصل جریان گردابی
فناوری هسته مبتنی بر اصل القای الکترومغناطیسی است. سیم پیچ داخل پروب سنسور یک میدان الکترومغناطیسی با فرکانس بالا ایجاد می کند. هنگام نزدیک شدن به یک هدف فلزی، جریان های گردابی بر روی سطح هدف ایجاد می شود و در نتیجه بر امپدانس سیم پیچ تأثیر می گذارد. این تغییر امپدانس توسط تهویه کننده سیگنال IQS900 اندازه گیری می شود و به صورت خطی به سیگنال ولتاژ یا جریان متناسب با شکاف تبدیل می شود.
مزیت اصلی در ماهیت کامل غیر تماسی آن نهفته است، که از اصطکاک و سایش با قطعه آزمایش شده جلوگیری می کند و عمر مفید نظری بی نهایت طولانی دارد. TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 مخصوصاً برای اندازه گیری ارتعاش و جابجایی ماشین های دوار با سرعت بالا، بدون تحمیل بار اضافی یا سایش بر تجهیزات عملیاتی مناسب است.
سازگاری و استحکام محیطی فوق العاده
محدوده دمای عملیاتی فوق العاده وسیع به بدنه حسگر امکان می دهد در محدوده دمایی -40 درجه سانتیگراد تا +180 درجه سانتیگراد کار کند و در کوتاه مدت می تواند تا 220 درجه سانتیگراد را تحمل کند. این امکان را فراهم می کند که مبدل های مجاورتی مستقیماً در نزدیکی اجزای با دمای بالا مانند توربین های بخار و توربین های گازی بدون نیاز به سیستم های خنک کننده پیچیده نصب شوند.
ساختار فیزیکی قوی دارای سر پروب ساخته شده از مواد Torlon® (پلی آمید-ایمید)، یک پلاستیک مهندسی با کارایی بالا با استحکام مکانیکی بسیار بالا، مقاومت در برابر سایش و مقاومت در برابر دمای بالا است. این پوسته از فولاد ضد زنگ AISI 316L ساخته شده است که مقاومت بسیار خوبی در برابر خوردگی دارد.

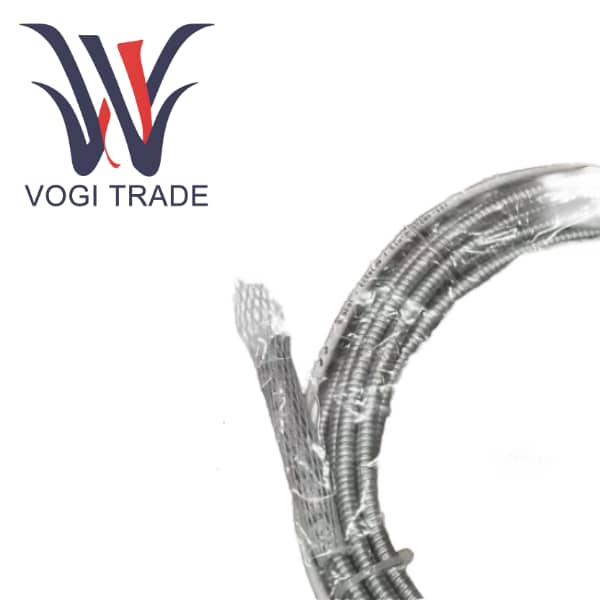

قابلیت حفاظت قدرتمند با رسیدن سر سنسور و کابل یکپارچه به سطح حفاظت IP68 به دست می آید که کاملاً ضد گرد و غبار است و می تواند برای مدت طولانی در آب غوطه ور شود. می تواند با محیط های صنعتی سخت مانند رطوبت، لکه های روغن و گرد و غبار کنار بیاید. شیلنگ منعطف از جنس استیل ضد زنگ اختیاری با روکش FEP برای TQ402 111-402-000-013 A1-B1-C075-D000-E050-F2-G050-H05 حفاظت اضافی در برابر ضربه، فشار، خراش و خوردگی شیمیایی را فراهم می کند.
