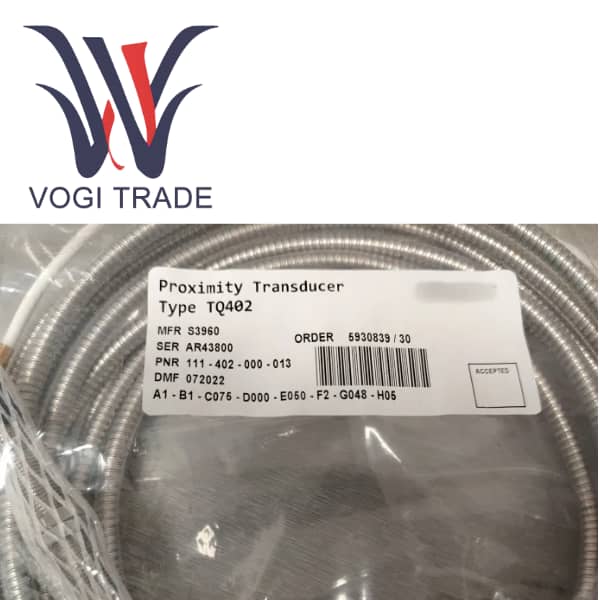

TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10

بررسی اجمالی محصول

TQ402 یک سنسور جابجایی جریان گردابی با کارایی بالا و بدون تماس در خط تولید ویبرا متر Meggit است. 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H10 یک جزء اندازه گیری هسته ای از سیستم های حفاظت ماشین (MMS) و نظارت بر وضعیت (CMS) است که به طور خاص برای اندازه گیری دقیق ارتعاشات شعاعی و جابجایی محوری چرخش در ماشین ها طراحی شده است. کمپرسورها و پمپ ها

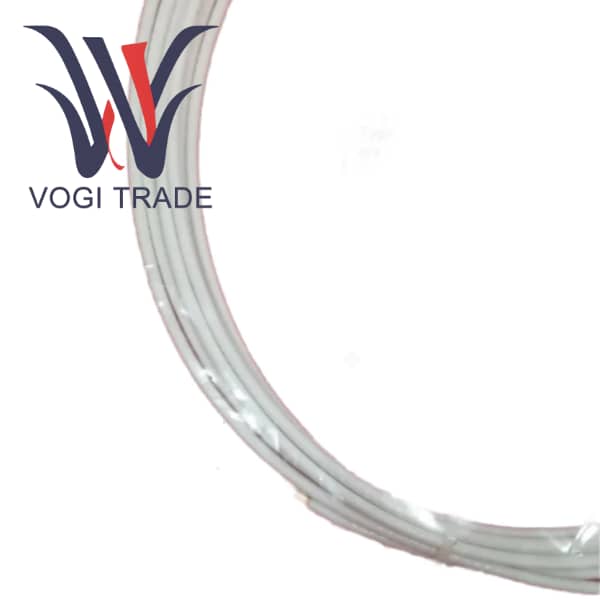

این شماره سفارش خاص، پیکربندی حسگر مناسب برای محیط‌های صنعتی استاندارد را مشخص می‌کند که دارای یک محفظه با طول متوسط ​​و یک کابل یکپارچه 5 متری است. این پیکربندی با شیلنگ محافظ خارجی ارائه نمی شود، به این معنی که برای نصب در محیط هایی که کابل های حسگر را می توان به طور کامل محافظت کرد (مانند لوله ها یا سینی های کابل) مناسب ترین است و راه حلی مقرون به صرفه و کارآمد است. هنگامی که با تهویه کننده سیگنال IQS900 جفت می شود، یک زنجیره اندازه گیری کامل و کالیبره شده را تشکیل می دهد که به دلیل قابلیت اطمینان و دقت بالا مشهور است.

2.8 Aseta jatkuva etäisyystaajuus

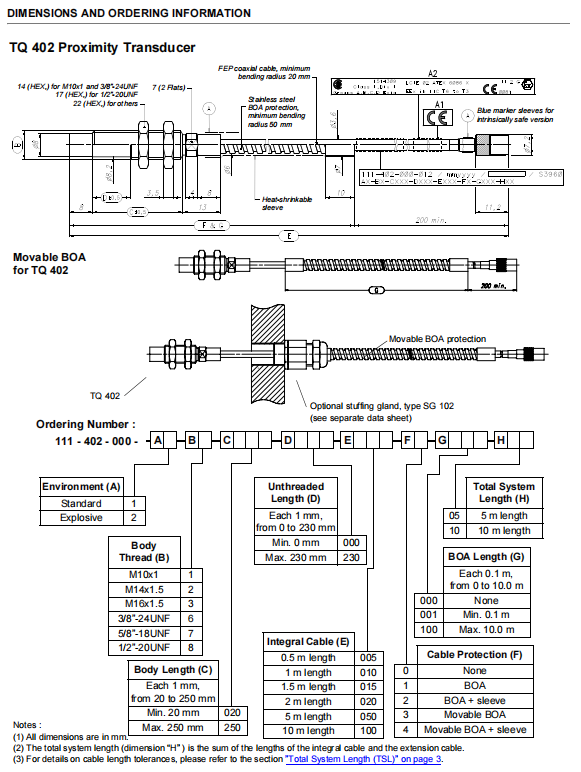

تجزیه و تحلیل پیکربندی دقیق شماره سفارش

A1                   استانداردهای زیست محیطی - قابل اجرا در مناطق غیرخطرناک، یعنی محیط‌های صنعتی عمومی

B1                    نخ پوسته - رزوه متریک M10 x 1، که جهانی‌ترین و رایج‌ترین اندازه نصب در سراسر جهان است و تهیه و نصب را تسهیل می‌کند.

C042               طول پوسته - 42 میلی‌متر. این طول پوسته کوتاه‌تر برای استفاده در موقعیت‌هایی با فضای نصب محدود، مانند زمانی که رئیس نصب نسبتاً کم عمق است، بسیار مناسب است.

D000               طول رزوه -0 میلی متر، نشان می دهد که رزوه از کل محفظه حسگر عبور می کند.

E050               طول کابل یکپارچه - 5.0 متر. این طول حسگر را قادر می‌سازد تا بدون استفاده فوری از کابل‌های گسترش، انعطاف‌پذیری کافی در سیم‌کشی داشته باشد و به آن اجازه می‌دهد از جعبه اتصال دستگاه به یک تهویه‌کننده سیگنال در فاصله بیشتری متصل شود.

F0                  حفاظت اختیاری - هیچکدام. این کابل یک کابل کواکسیال با روکش FEP استاندارد بدون شیلنگ های فلزی فولاد ضد زنگ انعطاف پذیر یا غلاف های اضافی است.

G000               طول شلنگ انعطاف‌پذیر -0 متر، تأیید کننده شیلنگ محافظت نشده است.

H05                طول کل سیستم - 5 متر. این نشان می دهد که طول کل این زنجیره اندازه گیری 5 متر است و فقط از کابل یکپارچه ای که به همراه سنسور ارائه می شود استفاده شده است.

عملکرد کلیدی و پارامترهای فیزیکی

اصل اندازه گیری                 اثر جریان گردابی

محدوده اندازه گیری خطی             2 میلی متر یا 4 میلی متر (بسته به گزینه تهویه IQS900 که همراه آن است)

حساسیت

ولتاژ خروجی                             8 mV/μm (مرتبط با محدوده 2 میلی متر) یا 4 mV/μm (مرتبط با محدوده 4 میلی متر)

پاسخ فرکانس                      DC تا 20 کیلوهرتز (-3 دسی بل)

دمای عملیاتی

پروب سنسور                              -40 درجه سانتی گراد تا +180 درجه سانتی گراد

کابل ها و کانکتورها                 -40 درجه سانتی گراد تا +120 درجه سانتی گراد

خطی بودن                                  لطفاً به منحنی‌های عملکرد در صفحات 8-9 برگه داده مراجعه کنید. خطای معمولی در محدوده خطی بسیار کوچک است.

درجه حفاظت                         IP68 (سر سنسور و بخش کابل یکپارچه).

رابط                                  کانکتور میکرو کواکسیال خود قفل شونده.

مواد مورد نظر                           فولاد رسانای مغناطیسی. مواد کالیبراسیون استاندارد فولاد معادل VCL 140 / AISI 4140 است.

ویژگی های عملکردی محصول

یکپارچه سازی سیستم پیشرفته و توابع تشخیصی (به دست آمده از طریق IQS900)

قطعات کاملا قابل تعویض هستند. کابل های TQ402، EA402 و تهویه کننده سیگنال IQS900 به عنوان یک سیستم یکپارچه کالیبره شده اند. هنگامی که هر جزء آسیب می بیند، همان قطعه مدل را می توان مستقیماً بدون کالیبره مجدد کل سیستم جایگزین کرد، که فرآیند تعمیر و نگهداری را بسیار ساده می کند و هزینه های موجودی را کاهش می دهد.

هنگامی که IQS900 به عملکرد عیب یاب (سفارش گزینه C2) مجهز باشد، سیستم می تواند سیم پیچ سنسور، یکپارچگی کابل، وضعیت اتصال و سلامت خود تهویه کننده را در زمان واقعی نظارت کند. هنگامی که مشکلی تشخیص داده شد (مانند مدار باز یا اتصال کوتاه)، با خروج یک سیگنال جریان یا ولتاژ فراتر از محدوده طبیعی (مانند >-15.5 میلی آمپر یا <-20.5 میلی آمپر)، یک زنگ بلافاصله به سیستم نظارت ارسال می شود و به تعمیر و نگهداری پیش بینی می شود.

عیب یابی IQS900 با سطح یکپارچگی ایمنی (SIL) مطابق با استانداردهای SIL 2 (IEC 61508) طراحی شده است و می تواند به طور مستقیم در سیستم های مرتبط با ایمنی به عنوان بخشی از حفاظت از ماشین برای کمک به جلوگیری از خرابی های فاجعه بار استفاده شود.

عملکرد الکتریکی فوق العاده

پاسخ فرکانس گسترده DC به 20 کیلوهرتز (-3 دسی بل) TQ402 111-402-000-013 A1-B1-C042-D000-E050-F0-G000-H05 را نه تنها اندازه گیری جابه جایی های آهسته تغییر مکان (مانند عدم تعادل در موقعیت محوری)، بلکه همچنین اندازه گیری نامناسب جابجایی ها، بلکه همچنین اندازه گیری نامناسب تغییر مکان، بلکه همچنین اندازه گیری نامناسب تغییر مکان ها (مثل موقعیت محوری) را امکان پذیر می کند. مش بندی چرخ دنده و غیره در تجهیزات دوار با سرعت بالا، ارائه داده های غنی برای تشخیص عیب.

نسبت سیگنال به نویز بالا و قابلیت ضد تداخل. طراحی مدار و فن آوری محافظ بهینه، همراه با سازگاری الکترومغناطیسی بهبود یافته (EMC) IQS900، خروجی سیگنال های پایدار و کم نویز را حتی در محیط های پیچیده الکترومغناطیسی صنعتی تضمین می کند.

خروجی انعطاف پذیر و منبع تغذیه از خروجی جریان 2 سیم (حلقه 4-20 میلی آمپر، ضد تداخل قوی، مناسب برای انتقال از راه دور) و خروجی ولتاژ 3 سیم (پاسخ دینامیکی خوب، مناسب برای اندازه گیری ارتعاش با فرکانس بالا) پشتیبانی می کند و می تواند به طور مستقیم با سیستم های مانیتورینگ جریان اصلی مانند VM600 و VibroSmart سازگار باشد.
