TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05

بررسی اجمالی محصول

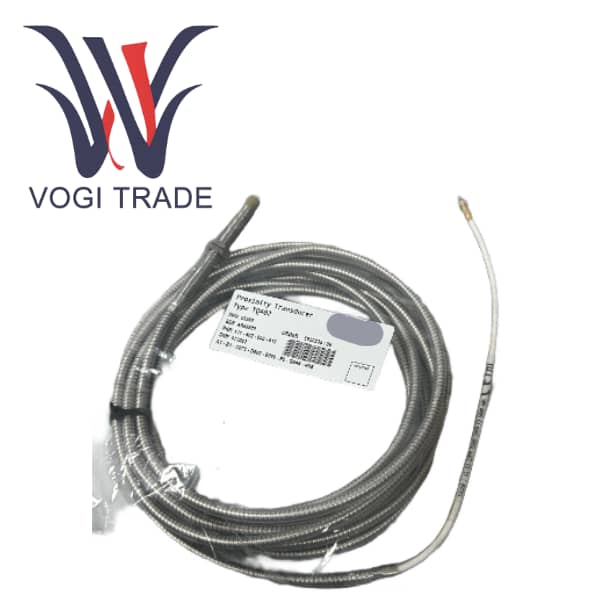

این محصول سنسور جابجایی جریان گردابی غیر تماسی TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 تولید شده توسط Meggitt (Vibra-Meter®) است که یک محیط بالقوه ایمن طراحی شده است که به طور ویژه برای محصولات ایمن طراحی شده است. مبدل مجاورتی متعلق به سیستم اندازه‌گیری مجاورت متشکل از TQ402/TQ412، EA402 و IQS900 است که برای نظارت مداوم و دقیق ارتعاش شعاعی و جابجایی محوری ماشین‌های دوار در مناطق خطرناک استفاده می‌شود.

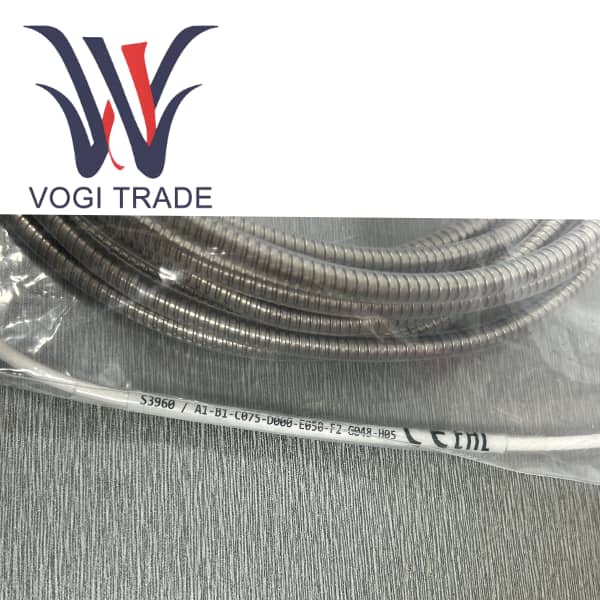

این شماره سفارش مشخص نشان می‌دهد که این سنسور نه تنها دارای عملکرد بالای سری TQ402 است، بلکه گواهینامه ایمنی ذاتی سخت «Ex i» را نیز گذرانده است و می‌تواند با خیال راحت در محیط‌های دارای گازهای قابل اشتعال و انفجار مانند نفت، صنایع شیمیایی و گاز طبیعی استفاده شود. پیکربندی TQ402 شامل طول محفظه 75 میلی متری، کابل یکپارچه 5 متری و شلنگ فولادی ضد زنگ انعطاف پذیر با غلاف FEP برای محافظت است. TQ402 111-402-000-012 A1-B1-C075-D000-E050-F2-G050-H05 یک راه حل بسیار قابل اعتماد و ایمن است که برای سناریوهای کاربردی سخت طراحی شده است.

2.8 Aseta jatkuva etäisyystaajuus

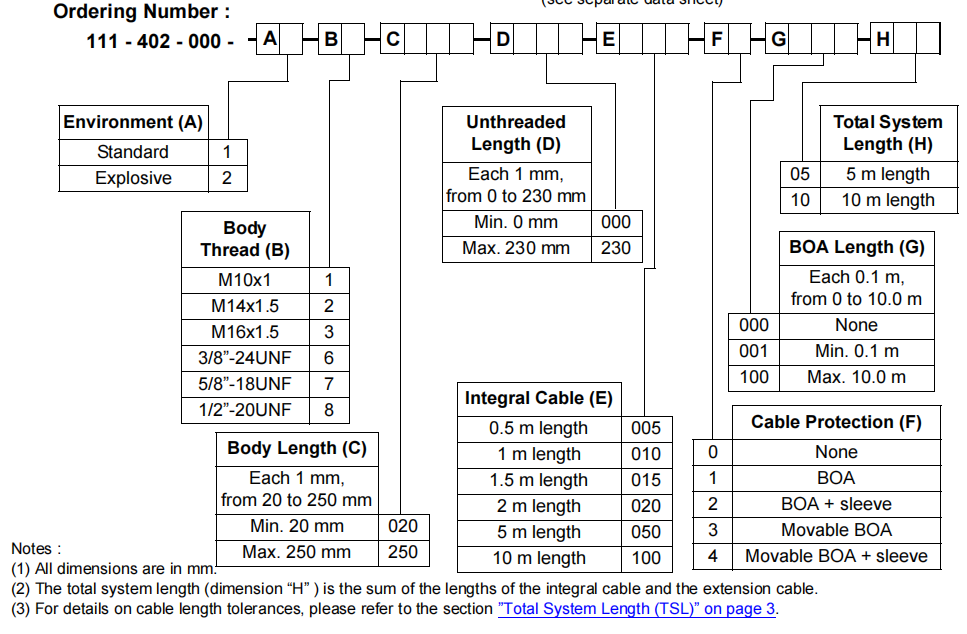

تجزیه و تحلیل پیکربندی دقیق شماره سفارش

A1              استاندارد محیطی - نوع ذاتاً ایمن (Ex i). این تفاوت اصلی با مدل قبلی است که نشان می دهد این سنسور با استاندارد ایمنی ذاتی ضد انفجار مطابقت دارد.

B1              نخ پوسته - رشته متریک M10 × 1، بسیار همه کاره و آسان برای نصب.

C075          طول پوسته - 75 میلی متر. یک پوسته بلندتر، پایداری مکانیکی و پشتیبانی بهتری را روی دیوارهای نصب ضخیم‌تر ارائه می‌دهد.

D000          طول رزوه -0 میلی‌متر، با رزوه‌هایی که از کل محفظه عبور می‌کنند.

E050          طول کابل یکپارچه - 5.0 متر.

F2              حفاظت اختیاری - شلنگ فولادی ضد زنگ انعطاف پذیر با غلاف FEP. ارائه بالاترین سطح حفاظت مکانیکی (مقاومت در برابر ضربه، مقاومت در برابر فشار، مقاومت در برابر سایش) و محافظت در برابر خوردگی شیمیایی برای کابل ها.

G050           طول شلنگ انعطاف پذیر - 0.5 متر. از بخش های کابل کلید نزدیک به سر سنسور محافظت کنید.

H05            طول کل سیستم - 5 متر.

عملکرد و پارامترهای فیزیکی کلیدی:

اصل اندازه گیری             اثر جریان گردابی

محدوده اندازه گیری خطی       2 میلی متر یا 4 میلی متر (بسته به تنظیمات IQS900)

مواد مورد نظر                        فولاد رسانای مغناطیسی (مانند AISI 4140).

پاسخ فرکانسی                 DC تا ۲۰ کیلوهرتز (-۳ دسی بل)

دمای کارکرد              -40 درجه سانتی گراد تا +180 درجه سانتی گراد (پروب) -40 درجه سانتی گراد تا +120 درجه سانتی گراد (کابل ها و رابط ها)

خطی بودن                               با اشاره به منحنی عملکرد در برگه داده، خطای معمولی بسیار کوچک است.

درجه حفاظت                      IP68 (سر سنسور و کابل یکپارچه).

گواهی ضد انفجار      مطابق با Ex ia IIC T6... استاندارد T3 Ga برای مناطق خطرناک در چندین منطقه مانند اروپا، بین المللی (IECEx) و آمریکای شمالی قابل اجرا است. شماره گواهی مانند LCIE 11 ATEX 3091X.

مواد مورد نظر                        فولاد رسانای مغناطیسی (مانند AISI 4140).
