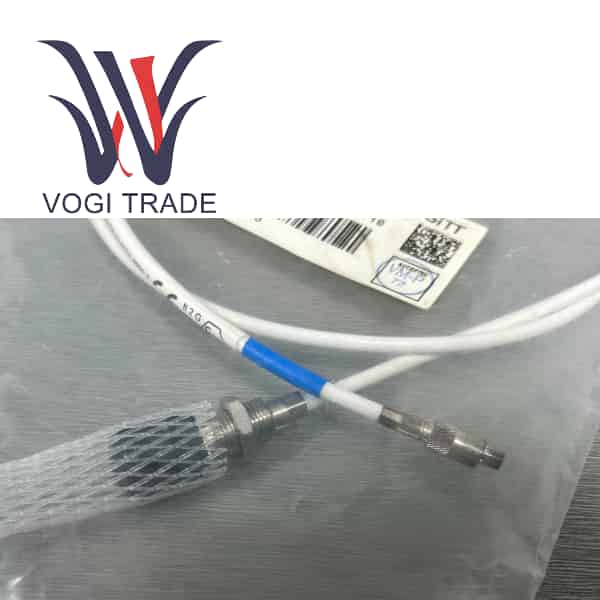

TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10

بررسی اجمالی محصول

برای مدل خاص TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10، طبق قوانین کدگذاری در سند، می توانیم آن را به صورت زیر رمزگشایی کنیم.

A1            نوع محیطی - محیط استاندارد ضد انفجار

B1            مشخصات موضوع - رشته متریک

C042         قطر پروب - 8 میلی متر کد 42 مربوط به یک پروب 8 میلی متری است

D000        طول پروب - طول استاندارد

E010        طول کابل - 10 متر کابل یکپارچه

F0            محافظ کابل - بدون زره هیچ

H10         طول کل سیستم TSL - سیستم 10 متری

مشکلاتی که در حین استفاده ایجاد می شود

انحراف خطی

اگر ماده مورد نظر فولاد استاندارد VCL 140 نباشد، نتایج اندازه گیری ممکن است نادرست باشد. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 توصیه می شود که در صورت استفاده از آلیاژ خاص، نمونه هایی برای کالیبراسیون خاص ارائه شود.

تاثیر دما

اگرچه پروب در برابر دماهای بالا مقاوم است، اما اگر کابل برای مدت طولانی در محیطی بالاتر از 200 درجه سانتیگراد قرار گیرد، ممکن است لایه عایق کابل آسیب ببیند.

ولتاژ شکاف غیر طبیعی

نصب نادرست شکاف باعث می شود ولتاژ خروجی از محدوده خطی 1.6- تا 17.6- بیشتر شود.

سناریوها و تجربیات قابل اجرا

مانیتورینگ ضبط بلبرینگ در کمپرسورهای سانتریفیوژ کارخانه‌های بزرگ شیمیایی

کمپرسور سانتریفیوژ مرکزی یک کارخانه مواد شیمیایی در تابستان کار می کرد. دمای سطح محفظه یاتاقان به 150 درجه سانتیگراد رسید و مقدار کمی گاز قابل اشتعال در محل وجود داشت. چالش

نظارت بر ارتعاش شعاعی روتور با دقت سطح میکرومتر ضروری است. سنسورهای معمولی از رانش شدید نقطه صفر در دمای بالا رنج می برند و انتقال 10 متری مسافت طولانی مستعد ایجاد تداخل است که در نتیجه آلارم های اشتباه ایجاد می شود. برنامه

مهندس TQ 402 را انتخاب کرد. یک کابل یکپارچه 10 متری مستقیماً به کابین کنترل دور متصل شد و از اکسیداسیون و تماس ضعیف در اتصالات میانی جلوگیری کرد. نوک کاوشگر Torlon در دماهای بالا به طور پایدار کار می کرد و یک پهنای باند 20 کیلوهرتز با موفقیت سیگنال های لایه برداری اولیه یاتاقان را ضبط کرد و از خاموش شدن برنامه ریزی نشده جلوگیری کرد.

راهنمای نصب

نصب رزوه ای

اگر نخ متریک است، از نوار یا درزگیر با دمای بالا استفاده کنید

جابجایی کابل

برای سفت کردن کانکتور از آچار استفاده نکنید. TQ402 111-402-000-012 A1-B1-C042-D000-E010-F0-G000-H10 فقط باید با دست سفت شود. سفت شدن بیش از حد به عایق سرامیکی دقیق آسیب می رساند

تأیید طول سیستم

این محصول یک سیستم 10 متری می باشد. در صورت نیاز به کابل‌های افزایش اضافی در محل، اطمینان حاصل کنید که طول کل "کابل پروب + کابل افزایش" بیشتر از 8.8 متر است و با استانداردهای برش الکتریکی برای سیستم 10 متری مطابقت دارد. در غیر این صورت باعث انحراف حساسیت می شود

حفاظت از زمین

لایه محافظ کابل کواکسیال باید در یک انتها به زمین متصل شود تا از تداخل حلقه زمین جلوگیری شود
