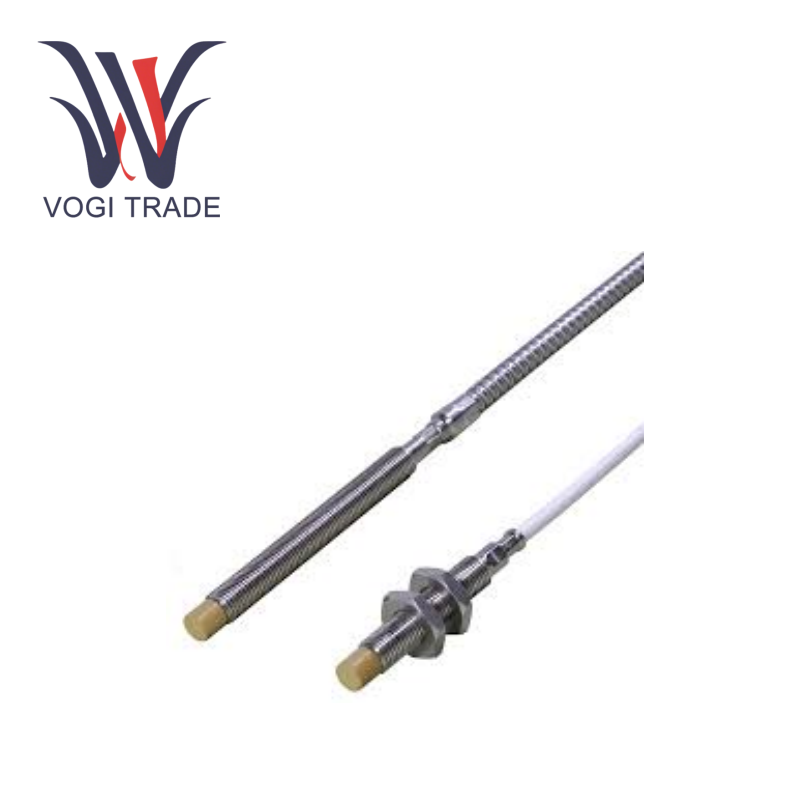

برند: vibro-meterتوضیحات: مبدل مجاورتشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 36اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنVibro-Meter TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 یک مبدل مجاورت است که از فناوری جریان جاری غیر تماسی برای اندازه گیری دقیق لرزش و جابجایی ماشین آلات چرخان استفاده می کند.
| ساخت |
ویبرو متر |
| شماره مدل | TQ401 |
| شماره سفارش |
111-401-، 000-013-A2-B6-C030-D000-E015-F5-G-H10 |
| کاتالوگ |
VM600 |
| کشور مبداء |
سوئیس |
| کد HS |
9031809090 |
| بعد |
کاوشگر: 60 میلی متر 10 میلی متر ؛ فرستنده: 40 میلی متر 70 95 95 |
| ابعاد بسته بندی |
10 × 25 سانتی متر |
| وزن |
2 کیلوگرم |

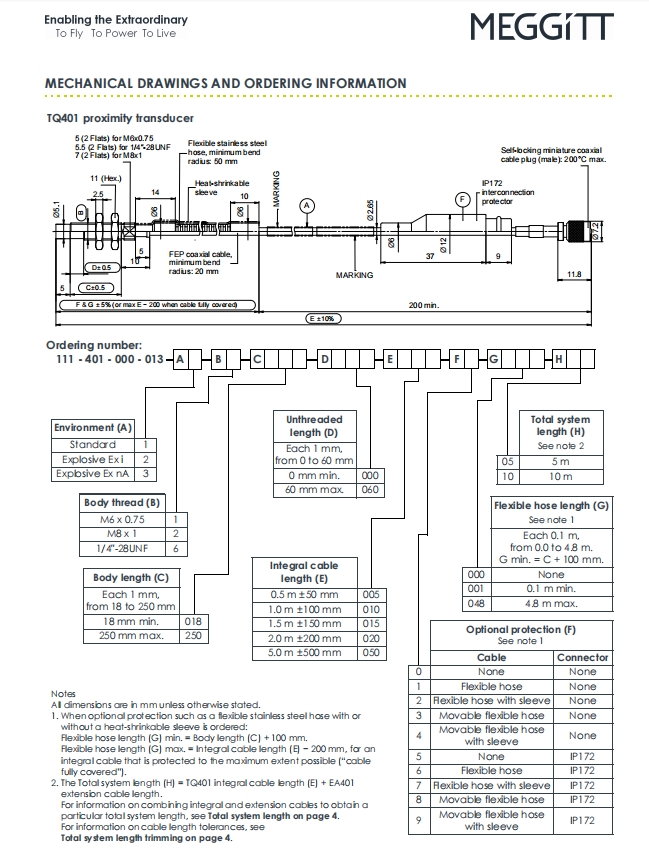

پیکربندی اصلی
نوع: سنسور جابجایی بدون تماس فعلی Eddy
فرستنده سیگنال: IQS450
طول کل سیستم: 10 متر
کابل پروب: 1.5 متر (گزینه E015)
کابل پسوند: 8.5 متر (کابل پسوند EA401 برای تأمین حداقل 8.5 متر نیاز است)
گزینه های خروجی: خروجی ولتاژ (گزینه B6 ، مربوط به -1.6V تا -17.6V)
صدور گواهینامه ضد انفجار: به طور ذاتی ایمن (گزینه A2 ، مناسب برای منطقه 0/1/2)
موضوع کاوشگر: متریک M10 × 1 (گزینه C030)
محافظت از کاوشگر: بدون محافظت اضافی (گزینه F5)
پارامترهای اصلی
اصل اندازه گیری: اندازه گیری جابجایی غیر تماس با جریان جریان جریان
دامنه: 0.2-2.2 میلی متر (دامنه خطی)
حساسیت: 8 میلی ولت در میکرومتر (حالت خروجی ولتاژ)
پاسخ فرکانس: DC-20 کیلوهرتز (-3 dB)
خطی: 0.5 ± ± (مقیاس کامل ، کالیبراسیون استاندارد)
مواد هدف: فولاد VCL 140 (معادل AISI 4140 و غیره)
مقاومت در برابر دمای پروب: -40 درجه سانتیگراد تا +180 درجه سانتیگراد (طولانی مدت)
+220 درجه سانتیگراد (بقای کوتاه مدت)
مقاومت در برابر دمای فرستنده: -35 درجه سانتیگراد تا +85 درجه سانتیگراد
سطح حفاظت از کاوشگر: IP68 (سر)
صدور گواهینامه سیستم: ATEX/IECEX/CSA/kgs/rosstandard
سناریوهای کاربردی
مانیتورینگ لرزش شافت ماشین آلات چرخشی (توربین های بخار ، کمپرسورها ، پمپ ها و غیره)
جابجایی محوری و اندازه گیری ترخیص کالا از گمرک
مناطق خطرناک (صدور گواهینامه ضد انفجار)
سازگار با سیستم نظارت بر VM600/VibroSmart
دستورالعمل های دیگر
الزامات کالیبراسیون: کالیبراسیون با هدف فولادی VCL 140 در محیط 23 درجه سانتیگراد 5 درجه سانتیگراد مورد نیاز است. پیکربندی کابل: طول کل 10 متر با ترکیب کابل پروب (1.5 متر) + یک کابل پسوند (8.5 متر) حاصل می شود.
قابل تعویض: TQ401 111-401-000-013-A2-B6-C030-D000-E015-F5-G000-H10 همه اجزای سیستم (کاوشگر ، کابل ، فرستنده) قابل تعویض هستند.
