RPS6U 200-582-500-013

بررسی اجمالی محصول

مدل 200-582-500-013

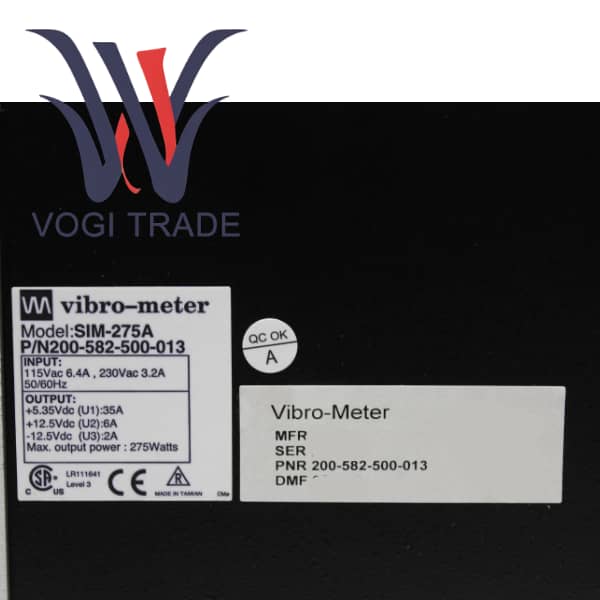

شماره سفارش PNR       200-582-500-013

نوع منبع تغذیه        نسخه ورودی AC

پلتفرم قابل اجرا       VM600. "0" در پسوند "013" به وضوح نشان می دهد که نسخه VM600 (Mk1) است.

ولتاژ نامی ورودی      115/230 VAC. این ماژول قدرت از دو استاندارد اصلی برق اصلی جهانی پشتیبانی می کند و می تواند از طریق جامپرهای داخلی یا سوئیچینگ خودکار سازگار شود.

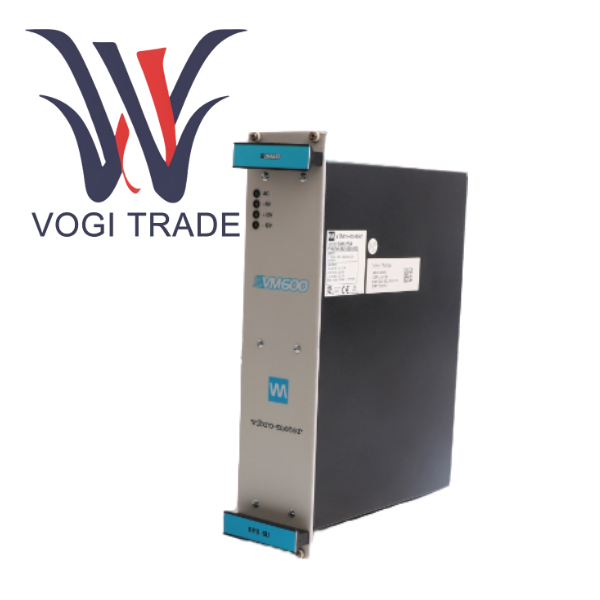

ظاهر فیزیکی     پانل جلویی رنگ شده است

200-582-500-013 یک ماژول برق رک با کارایی بالا و بسیار قابل اعتماد است که به طور خاص برای سیستم نسل اول VM600 طراحی شده است که با برق اصلی تغذیه می شود. RPS6U به عنوان هسته انرژی برای ساخت یک سیستم مانیتورینگ پایدار VM600 عمل می کند.

ویژگی های عملکردی محصول

RPS6U از یک مبدل AC/DC ساده دور است. 200-582-500-013 یک راه حل قدرت بسیار قابل اعتماد است که به طور دقیق برای برآورده کردن الزامات سیستم های نظارت بر شرایط صنعتی حیاتی طراحی شده است. ویژگی های عملکردی را می توان از شش بعد زیر به طور عمیق تجزیه و تحلیل کرد: خروجی توان دقیق چند کاناله بسیار یکپارچه

منبع تغذیه چند ریلی، یک ماژول واحد می تواند به طور همزمان تمام ریل های ولتاژ DC مورد نیاز سیستم VM600 را فراهم کند: +5VDC، +12VDC و -12VDC. این طراحی یکپارچه نیاز به منابع تغذیه چند کاناله خارجی را از بین می برد و معماری سیستم را ساده می کند.

تنظیم دقیق ولتاژ و نویز کم: هر کانال خروجی تحت تنظیم مستقل و با دقت بالا ولتاژ و پردازش فیلترینگ قرار می گیرد. به طور خاص، خروجی‌های +5 ولت و 12 ولت دارای امواج و نویز بسیار کم هستند که برای اطمینان از دقت تبدیل آنالوگ به دیجیتال کارت‌های جمع‌آوری داده با سرعت بالا مانند MPC4 بسیار مهم است. هر صدای منبع تغذیه ممکن است به عنوان یک سیگنال ارتعاشی ماشین اشتباه ارزیابی شود که منجر به آلارم کاذب می شود.

مکانیزم های جامع حفاظتی و تشخیصی داخلی

حفاظت EMC جلویی: فیلتر داخلی EMI/RFI با کارایی بالا می تواند به طور موثر تداخل های هدایت شده و تشعشع شده از شبکه برق را سرکوب کند و همچنین از آلودگی نویز سوئیچینگ تولید شده توسط خود ماژول برق شبکه برق جلوگیری کند و از عملکرد پایدار کل رک VM600 در یک محیط پیچیده الکترومغناطیسی و مطابق با استانداردهای صنعتی EMC اطمینان حاصل کند.

حفاظت در برابر جریان اضافه و اتصال کوتاه: فیوزهای یکپارچه اولین خط دفاعی را برای جلوگیری از آسیب های فاجعه بار ناشی از خطاهای داخلی یا اتصال کوتاه خارجی ارائه می دهند. مدارهای حفاظتی پیشرفته تر می توانند به طور خودکار پس از رفع عیب بدون نیاز به مداخله دستی بازیابی شوند.

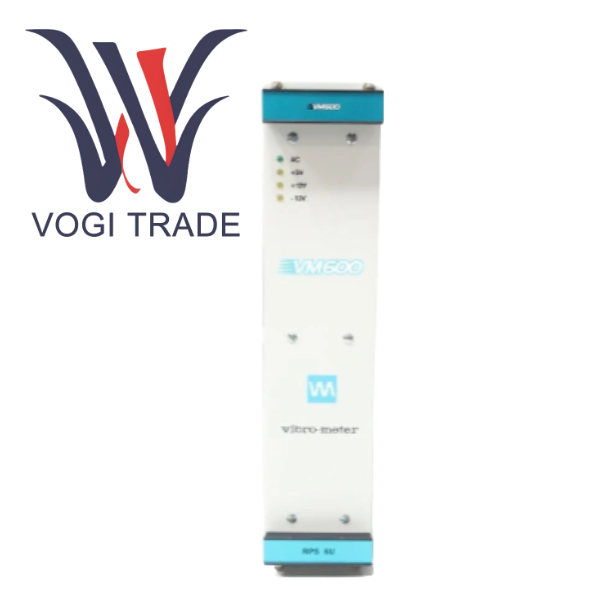

تجسم وضعیت: چراغ نشانگر LED در پانل جلویی صرفاً یک علامت ساده "روشن/خاموش" نیست، بلکه یک پنجره وضعیت سلامت در زمان واقعی است.

IN: 200-582-500-013 نه تنها نشان دهنده وجود برق است، بلکه به این معنی است که ولتاژ ورودی در محدوده عملکرد عادی است.

+5V، +12V، -12V: هر ریل ولتاژ دارای یک نشانگر مستقل است. هنگامی که مدار خاصی دچار کمبود ولتاژ، اضافه ولتاژ یا اضافه بار شود، LED مربوطه خاموش می شود یا وضعیت خود را تغییر می دهد و به پرسنل تعمیر و نگهداری امکان می دهد ریل برق معیوب خاص را در عرض چند ثانیه پیدا کنند و زمان عیب یابی به میزان قابل توجهی کاهش می یابد.

پشتیبانی اضافی برای معماری های در دسترس بالا

طراحی افزونگی N+1، RPS6U، پایه فیزیکی VM600 برای دستیابی به هدف «هرگز پایین نمی‌آید» است. دو ماژول RPS6U را می توان در یک رک استاندارد VM600 نصب کرد. در شرایط عادی، دو منبع تغذیه بار را به طور مساوی تقسیم می کنند. هنگامی که یکی از منابع تغذیه از کار بیفتد، دیگری می تواند به طور یکپارچه و فوری 100 درصد بار سیستم را به خود اختصاص دهد. کل فرآیند برای برنامه های لایه بالایی کاملاً شفاف است، بدون از دست دادن داده یا راه اندازی مجدد سیستم.

قابلیت Hot-swappable: ماژول پاور از قرار دادن یا برداشتن ایمن در زمانی که سیستم روشن است پشتیبانی می کند. این امکان انجام تعمیرات پیشگیرانه یا تعویض واحدهای معیوب را بدون وقفه در نظارت بر تجهیزات حیاتی فراهم می کند و زمان توقف برنامه ریزی نشده را به صفر می رساند.
