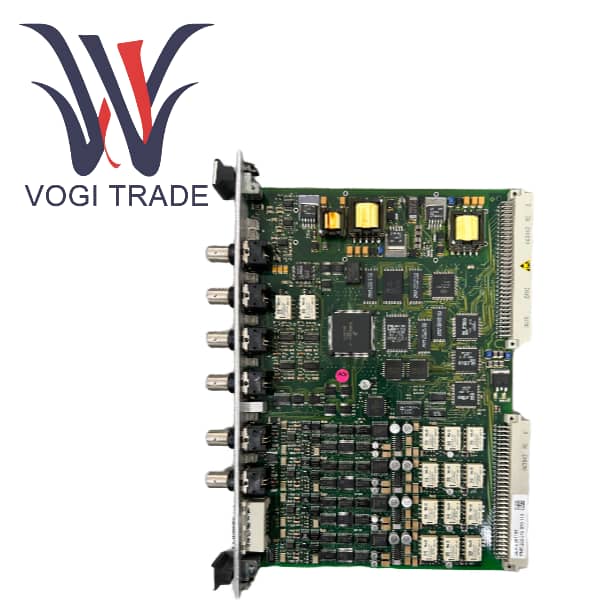

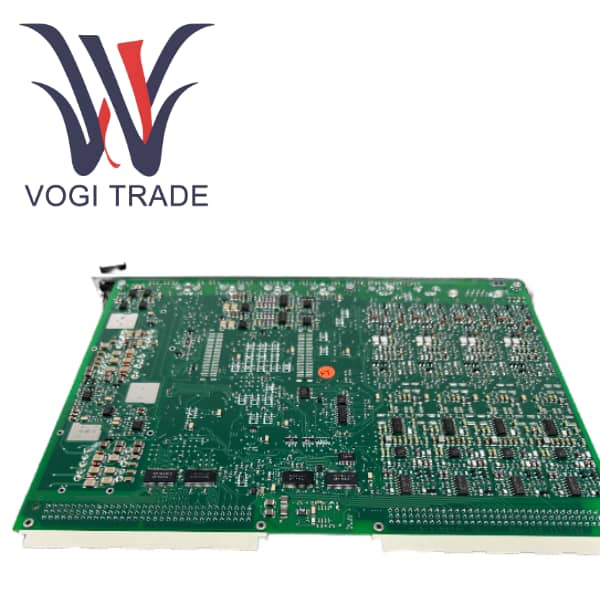

MPC4 200-510-070-113

ویژگی محصول

این مدل متعلق به نسخه سخت افزاری اولیه نسخه «استاندارد» (نسخه سخت افزاری 113) است و یکی از کلاسیک ترین و پرکاربردترین تک کارت ها در سیستم VM600 است. برای تشکیل یک کانال نظارتی کامل، باید همراه با کارت ورودی/خروجی IOC4T استفاده شود. عملکرد اصلی MPC4 200-510-070-113 پردازش همزمان چهار سیگنال دینامیک (مانند لرزش و جابه‌جایی) و دو سیگنال کلیدی (سرعت چرخش) است و از طریق مقادیر تنظیم هشدار قابل برنامه‌ریزی، هنگام جلوگیری از خرابی تجهیزات و خرابی تجهیزات، کارت حفاظتی ماشین به سرعت سیگنال‌های هشدار یا خاموشی را صادر می‌کند.

این مدل متعلق به نسخه سخت افزاری اولیه نسخه «استاندارد» (نسخه سخت افزاری 113) است و یکی از کلاسیک ترین و پرکاربردترین تک کارت ها در سیستم VM600 است. برای تشکیل یک کانال نظارتی کامل، باید همراه با کارت ورودی/خروجی IOC4T استفاده شود. عملکرد اصلی MPC4 200-510-070-113 پردازش همزمان چهار سیگنال دینامیک (مانند لرزش و جابه‌جایی) و دو سیگنال کلیدی (سرعت چرخش) است و از طریق مقادیر تنظیم هشدار قابل برنامه‌ریزی، هنگام جلوگیری از خرابی تجهیزات و خرابی تجهیزات، کارت حفاظتی ماشین به سرعت سیگنال‌های هشدار یا خاموشی را صادر می‌کند.

2.8 Aseta jatkuva etäisyystaajuus

نوع محصول                                         کارت حفاظت مکانیکی MPC4 (نسخه استاندارد)

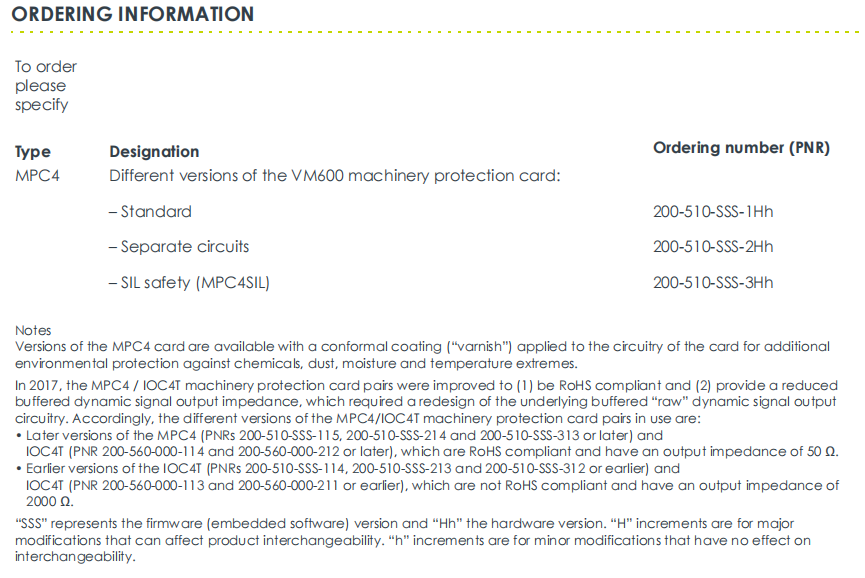

نسخه سخت افزار                                   113 (نسخه اولیه، برای جزئیات، به توضیحات زیر مراجعه کنید)

الزامات منطبق                           باید همراه با کارت ورودی/خروجی IOC4T استفاده شود

ورودی سیگنال دینامیک

تعداد کانال ها                               4

نوع ورودی                                            ولتاژ (0 تا ± 20 VDC) یا جریان (0 تا 25 ± میلی آمپر)

امپدانس ورودی                                     200 کیلو اهم

محدوده فرکانس                                     DC تا 60 کیلوهرتز (-3 دسی بل، هنگام اشتراک‌گذاری باس خام)

محدوده فرکانس AC (در حال پردازش)              0.1 هرتز تا 10 کیلوهرتز

نسبت رد حالت معمول (CMRR)      >60 دسی بل @ 50 هرتز

بحث متقابل                                               -72 دسی بل

ورودی سیگنال کلیدی

تعداد کانال ها                                2

محدوده ولتاژ ورودی                                0.4 تا 500 Vpp

محدوده سرعت چرخشی                           0.016 هرتز تا 50 کیلوهرتز (ورودی)؛ 1 تا 65535 دور در دقیقه (پس از پردازش)

Trigger mode                                         Triggered by the threshold of the rising/falling edge of the signal

خروجی بافر

سیگنال دینامیک خروجی "اصلی"                4 رابط BNC در پانل جلویی

امپدانس خروجی                                  2000 Ω (ویژگی نسخه اولیه، 50 Ω در نسخه جدید)

محدوده فرکانس                                    DC تا ۴۰ کیلوهرتز (-۳ دسی‌بل)

محدوده صنعت قابل اجرا

پایش ارتعاش شفت، ارتعاش یاتاقان، خروج از مرکز، فاز کلیدی و جابجایی توربین‌های گاز، توربین‌های بخار، توربین‌های آبی و ژنراتورهای توربین بادی در انرژی نیرو.

حفاظت جامع برای کمپرسورهای خط لوله نفت و گاز، توربین های سکوی دریایی، واحدهای پمپ و توربین های گاز.

سیستم‌های حفاظتی برای تجهیزات بزرگ دوار با سرعت بالا در تولید صنعتی، مانند دمنده‌های توربین، کمپرسورهای گریز از مرکز و موتورهای بزرگ.

به روز رسانی و نگهداری صنعتی سنتی به عنوان قطعات یدکی برای تعداد زیادی از سیستم های VM600 در حال سرویس موجود انجام می شود.
