MPC4 200-510-070-112

بررسی اجمالی محصول

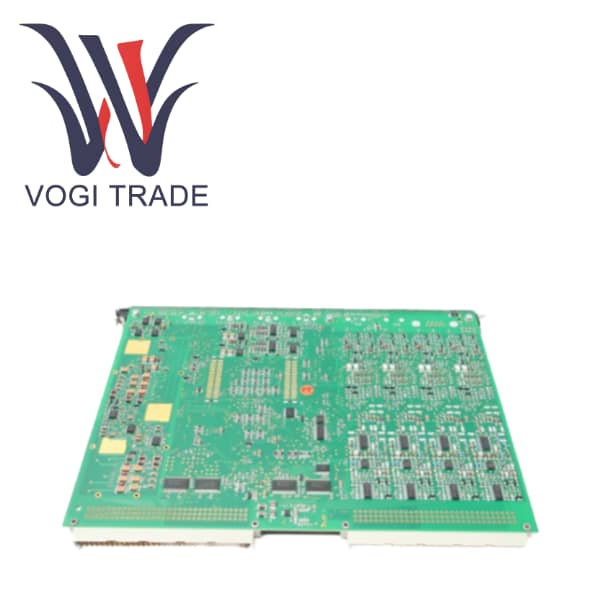

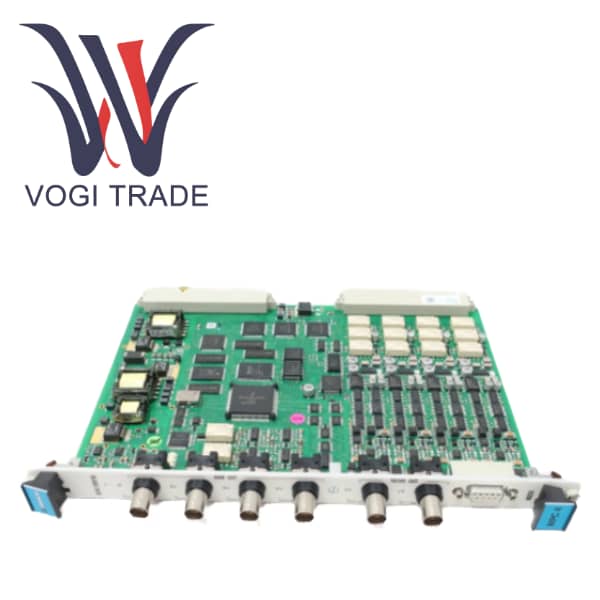

MPC4 200-510-070-112 یک کارت حفاظت مکانیکی پیوسته آنلاین با کارایی بالا و پیوسته از خط تولید ارتعاش سنج Meget است. کارت حفاظت از ماشین آلات به عنوان عنصر پردازش مرکزی در سیستم حفاظت مکانیکی سری VM600 (MPS) عمل می کند، که برای نظارت و حفاظت در زمان واقعی از تجهیزات چرخش حیاتی در محیط های صنعتی خشن استفاده می شود.

مدل رمزگشایی اطلاعات کلیدی را ارائه می دهد:

200-510: شماره پارت پایه سری کارت MPC4.

070: شناسه نسخه سفت‌افزار/نرم‌افزار.

1: نشان می دهد نسخه "استاندارد"، ارائه تمام توابع.

12: نسخه سخت افزاری را نشان می دهد. این یک نسخه اصلاح شده اولیه از کارت است که حاوی مفاهیم فنی خاصی است که در مشخصات ذکر شده است.

این نسخه "استاندارد" MPC4 یک کارت چند منظوره و کاملاً کاربردی است که قادر به پردازش همزمان سیگنال‌های لرزش/جابجایی دینامیکی از چهار کانال و سیگنال‌های سرعت چرخش (سرعت) از دو کانال است. طراحی MPC4 200-510-070-112 حفاظت قابل اعتمادی را برای دستگاه فراهم می کند و از آسیب احتمالی ناشی از لرزش زیاد، جابجایی یا سرعت جلوگیری می کند.

مشخصات و پارامترها

نوع محصول                                        کارت حفاظت مکانیکی MPC4 (نسخه استاندارد، Hardware Rev 12)

شکل                                                 6U ارتفاع، 20 میلی متر عرض، مناسب برای قفسه های سری VM600

سیستم مورد نیاز                            200-510-070-112 باید به عنوان یک جفت کارت با کارت ورودی/خروجی سازگار IOC4T استفاده شود

ورودی سیگنال دینامیک

کانال ها                                            4 کانال مستقل قابل برنامه ریزی

نوع ورودی                                             ولتاژ (0 تا ± 20vdc) یا جریان (0 تا ±25 میلی متر)

امپدانس ورودی                                    200 کیلو اهم

محدوده فرکانس ac (در حال پردازش)             0.1 هرتز تا 10 کیلوهرتز (یکپارچه نیست). 2.5 هرتز تا 10 کیلوهرتز (یکپارچه)

نسبت رد حالت معمول (CMRR)     > 60 دسی بل در 50 هرتز

بحث متقابل                                              -72 دسی بل، از جداسازی کانال اطمینان حاصل کنید

سرعت سنج/ورودی سرعت

کانال                                              2 کانال اختصاصی

محدوده ولتاژ ورودی                               0.4 تا 500vpp

محدوده سرعت                                       1 تا 65535 RPM (طبقه بندی شده بر اساس دندانه های دنده پالس)

ماشه                                               تشخیص لبه افزایش/افتادگی قابل تنظیم

خروجی سیگنال "اصلی" را بافر کنید

خروجی                                              4 کانال پویا و 2 سرعت سنج را می توان از طریق کانکتور BNC در پانل جلویی متصل کرد

امپدانس خروجی                               2000 Ω (یک ویژگی کلیدی این نسخه سخت افزاری اولیه.) تابع تجدید نظر شده بعدی امپدانس 50 Ω بود.

پاسخ فرکانسی                              DC تا 40 کیلوهرتز (-3 دسی بل)

منبع تغذیه سنسور

ولتاژ خروجی                                     + 27.2 ولت، 27.2- ولت، + 15.0 ولت (5±٪، حداکثر مقدار) در هر 25 میلی متر

خروجی فعلی                                      4ma ​​برای سنسورهای منبع تغذیه حلقه

عملکرد پردازش زنگ هشدار

پردازش پهنای باند                             فیلترهای بالا گذر، پایین گذر و باند با شیب های بین 6 تا 60 دسی بل در هر اکتاو قابل تنظیم

پردازش سفارشات باند باریک (ردیابی سفارش)      پیگیری سفارشات 1/3X، 1/2X، 1X، 2X، 3X، 4X با فیلتر Q ثابت (Q=28)

تنظیمات زنگ هشدار                                       آلارم و مقادیر تنظیم خطر کاملاً قابل برنامه ریزی برای هر کانال، با تأخیر، تأخیر و قفل قابل تنظیم

نظارت تطبیقی                                  سطوح زنگ هشدار را می توان با توجه به سرعت دستگاه یا سایر پارامترهای خارجی مقیاس بندی کرد

سیستم OK                                             مدارهای باز، مدارهای کوتاه و سایر خطاها را در کل زنجیره اندازه گیری (حسگرها و کابل ها) به طور مداوم نظارت می کند.

حفاظت از محیط زیست و گواهینامه

دمای کارکرد                             -25℃ تا +65℃

گواهینامه ها                                          گواهینامه CE، گواهی EAC. مطابق با IEC/EN 61000-6-2/4 (EMC) و IEC/EN 61010-1 (ایمنی الکتریکی)

مطابق با استانداردهای RoHS               این نسخه سخت افزاری اولیه با استانداردهای RoHS مطابقت ندارد

ایمنی عملکردی                                 MPC4 نسخه «استاندارد» توسط SIL 1 (IEC 61508) و PL c (ISO 13849-1) تأیید شده است، اگرچه عملکردهای خاصی از برنامه ایمنی (تاکومتر) استفاده می شود.

ارتباط و پیکربندی

رابط پیکربندی                           رابط پنل جلویی RS-232 یا گذرگاه VME (کنترل رک CPLix اتصال اترنت مورد نیاز است)

نرم افزار پیکربندی                            نرم افزار VM600 MP8x
