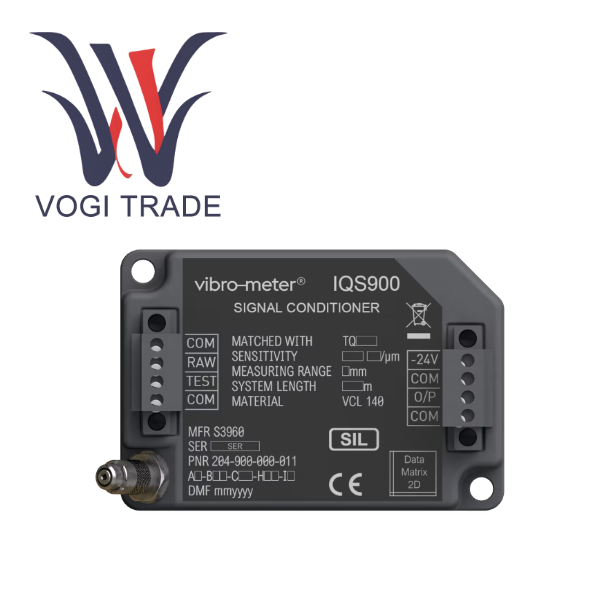

نام تجاری: ویبرومترتوضیحات: حالت دهنده سیگنالوضعیت: نوگارانتی: 1 سالتعداد موجودی: 1مدت پرداخت: T/Tبندر حمل و نقل: XiamenIQS900 204-900-000-011 A1-B23-C1-H05-I0 برای کار با سنسورهای مجاورتی ویبرومتر TQ، یعنی سنسورهای مجاورت غیر تماسی / زنجیره های اندازه گیری بر اساس اصل جریان گردابی طراحی شده است.
| ساخت |
ویبرومتر |
| شماره مدل |
IQS900 |
| شماره سفارش |
204-900-000-011 A1-B23-C1-H05-I0 |
| کاتالوگ |
مانیتورینگ ارتعاش |
| کشور مبدا |
سوئیس |
| کد HS |
8537109090 |
| TQ912 (эта модель) |
16*16*12 سانتی متر |
| ابعاد بسته بندی |
18*18*15 سانتی متر |
| وزن |
0.8 کیلوگرم |
بررسی اجمالی محصول

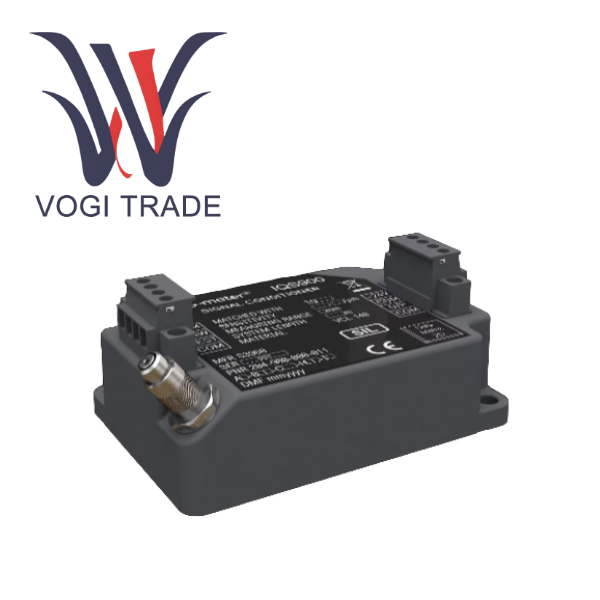

تهویه کننده سیگنال IQS900 واحد پردازش اصلی نسل جدید سیستم های اندازه گیری مجاورت با کارایی بالا و مدولار تحت برند ویبرا متر پارکر مگیت است. مدل محصول 204-900-000-011 A1-B23-C1-H05-I0 بخش پردازش سیگنال یک زنجیره اندازه گیری کامل و کالیبره شده سیستماتیک را نشان می دهد و باید در ترکیب با پروب های جریان گردابی مشخص (مانند TQ902/TQ912) و کابل های توسعه (EA9) استفاده شود. یک سیستم اندازه گیری جابجایی و ارتعاش بدون تماس کامل تشکیل دهید.

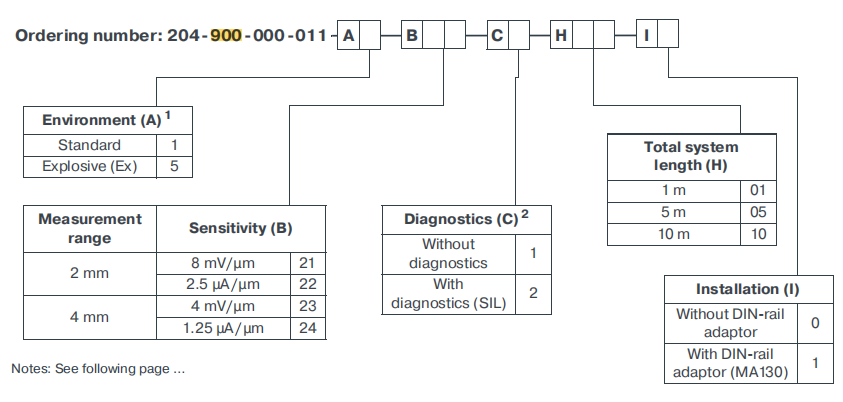

تحلیل مدل خاص: 204-900-000-011 A1-B23-C1-H05-I0
A1 نسخه محیطی «نوع استاندارد» است که برای مناطق غیرخطرناک مناسب است. اگر از IQS900 در محیطهای انفجاری استفاده میشود، A5 (نوع ضد انفجار) باید انتخاب شود.
B23 محدوده و حساسیت اندازهگیری را تعریف میکند. B23 محدوده اندازه گیری خطی 4 میلی متر را با سیگنال خروجی در حالت ولتاژ و حساسیت 4 mV/μm نشان می دهد. این بدان معناست که به ازای هر 1 میکرون حرکت هدف، ولتاژ خروجی 4 میلی ولت تغییر می کند.
C1 عملکرد تشخیصی «بدون تشخیص» است. این یک نسخه اولیه است و عملکردهای کنترل خودکار خطای سنسور/کابل داخلی و نشانگر از راه دور را ندارد.
H05 طول کل سیستم به صورت 5 متر پیکربندی شده است. این طول ترکیبی کابل یکپارچه پروب و کابل گسترشی که با آن همراه است را تعیین می کند تا عملکرد الکتریکی کلی سیستم بهینه را تضمین کند.
I0 روش نصب «بدون آداپتور ریلی DIN» است، یعنی میتوان تهویهکننده سیگنال را مستقیماً با استفاده از سوراخهای نصب داخلی بدنه اصلی (2 پیچ M4) نصب کرد.
مشخصات و پارامترها
پارامترهای الکتریکی و عملکردی
| دسته پارامتر |
توضیحات مشخصات |
اظهارات/شرایط |
| پیکربندی خروجی |
ولتاژ خروجی |
انتقال سه سیمه |
| محدوده اندازه گیری خطی |
0.3 میلی متر تا 4.3 میلی متر |
مربوط به مقیاس کامل 4 میلی متر |
| خروجی در مقیاس کامل |
-1.6 تا -17.6 ولت |
Категория параметра |
| حساسیت خروجی |
4 mV/μm |
یا 101.6 mV/mil |
| ولتاژ شکاف صفر |
-1.6V (±%5 |
هدف در 0.3 میلی متر است |
| ولتاژ در مقیاس کامل |
-17.6V (±5%) |
هدف در 4.3 میلی متر است |
| پاسخ فرکانس |
DC تا 20 کیلوهرتز |
-3 دسی بل نقاط |
| امپدانس خروجی |
< 100 Ω (DC |
طراحی امپدانس کم، قابلیت رانندگی قوی |
| خطای خطی |
منحنی عملکرد را ببینید |
مقدار معمولی در محدوده ± 10٪ است |
| تغییر دما |
< 5٪ F.S. |
دمای محیط: -30 تا +150 درجه سانتی گراد |
| کالیبراسیون سیستم |
در +23°C ±5°C، با فولاد VCL 140 (1.7225) |
منحنی های سفارشی را می توان برای کالیبراسیون سایر مواد هدف ارائه کرد |
دقت بالا و پاسخ فرکانس گسترده، به ویژه برای تجزیه و تحلیل دینامیکی طراحی شده است
پردازش سیگنال پهن باند با پاسخ فرکانس مسطح از DC تا 20 کیلوهرتز، آن را قادر میسازد تا طیف سیگنال کامل را از جابجایی شفت بسیار آهسته تا ارتعاش با سرعت بالا به دقت بگیرد. این برای تشخیص زودهنگام عیوب مکانیکی (مانند شناسایی عدم تعادل، ناهماهنگی، نقص بلبرینگ و غیره از طریق تجزیه و تحلیل طیفی) بسیار مهم است.
خروجی با نویز کم و وضوح بالا، حالت خروجی ولتاژ یک گستره 16 ولت در مقیاس کامل را فراهم می کند. همراه با طراحی نسبت سیگنال به نویز بالا، IQS900 204-900-000-011 A1-B23-C1-H05-I0 می تواند تغییرات جابجایی را در سطح میکرومتر تشخیص دهد و الزامات دقت پایش لرزش را در استانداردهای سختگیرانه ای مانند API 670 برآورده کند.
