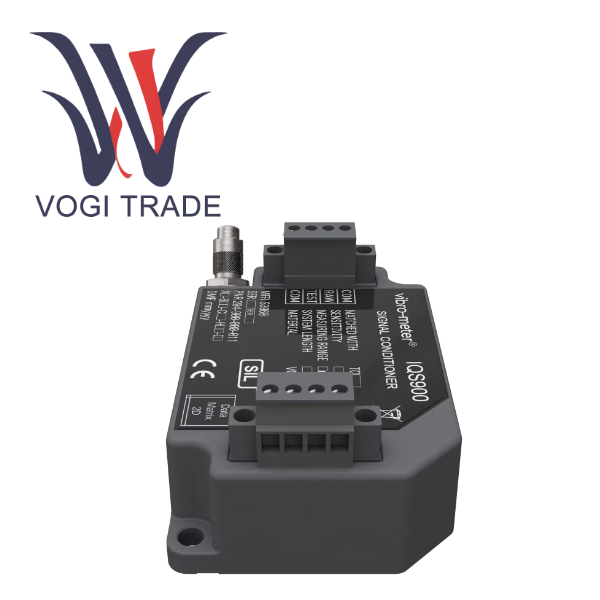

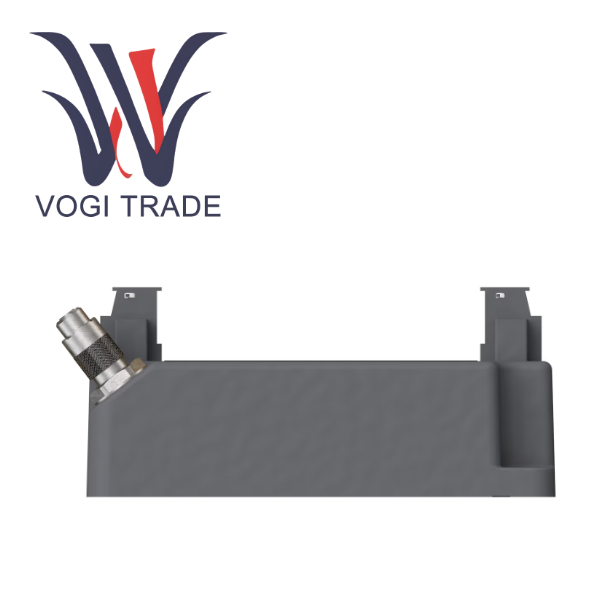

IQS900 204-900-000-011 A1-B21-C1-H05-I1

بررسی اجمالی محصول

IQS900 204-900-000-011 A1-B21-C1-H05-I1 یک مودم سیگنال دقیق است. عملکرد اصلی این است که کاوشگرهای جریان گردابی سری TQ9xx را که با آن عرضه می شود را هدایت کند و سیگنال های الکتریکی کوچکی را که توسط پروب ها بازگردانده می شود پردازش کند. سیم پیچ در سر پروب یک میدان الکترومغناطیسی با فرکانس بالا تحت تحریک ایجاد می کند. هنگامی که این میدان بر روی یک هدف فلزی رسانا (مانند یک شفت در حال چرخش) عمل می کند، جریان های گردابی القا می شوند. تغییر جزئی در فاصله بین هدف و کاوشگر باعث تغییر در میدان گردابی می شود که به نوبه خود امپدانس سیم پیچ پروب را تغییر می دهد. IQS900 این تغییرات امپدانس را به طور دقیق تشخیص داده و دمودوله می کند و به صورت خطی آن را به یک سیگنال خروجی ولتاژ آنالوگ استاندارد تبدیل می کند که به طور مستقیم و متناسب شکاف بین هدف و پروب را منعکس می کند. تحلیل مدل خاص (204-900-000-011 A1-B21-C1-H05-I1):

A1       نسخه محیطی «نوع استاندارد» است که برای مناطق صنعتی غیرخطرناک (غیر ضد انفجار) مناسب است.

B21     پارامترهای عملکرد اصلی تعریف شده است. B21 محدوده اندازه گیری خطی 2 میلی متر را نشان می دهد، با خروجی در حالت ولتاژ و حساسیت 8 mV/μm. این بدان معناست که به ازای هر 1 میکرون حرکت هدف، ولتاژ خروجی 8 میلی ولت تغییر می‌کند که وضوح جابجایی و دقت اندازه‌گیری بسیار بالایی را ارائه می‌کند و به ویژه برای نظارت بر تغییرات ارتعاشات دقیقه‌ای مناسب است.

C1      عملکرد تشخیصی «بدون تشخیص» است. این یک نسخه اولیه اقتصادی است که عملکرد داخلی (BIST) را بررسی نمی کند و نمی تواند به طور خودکار خطاهای سنسور یا کابل را از راه دور نشان دهد.

H05    طول کل سیستم به عنوان 5 متر پیکربندی شده است. این طول کل کابل یکپارچه پروب مطابق و کابل توسعه را مشخص می کند تا عملکرد الکتریکی بهینه و دقت کالیبراسیون کل زنجیره اندازه گیری را تضمین کند.

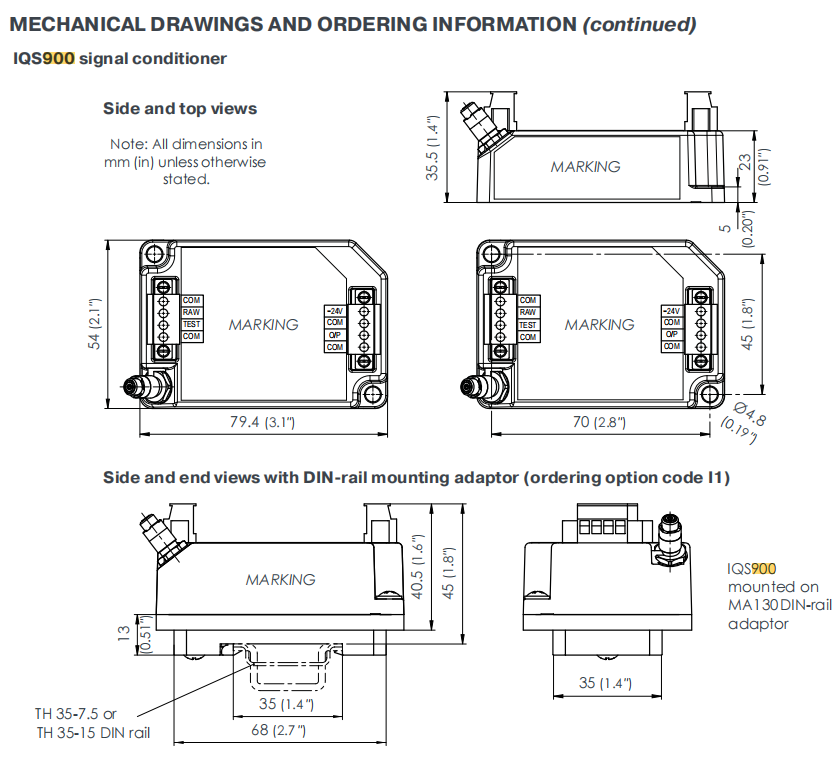

I1       روش نصب «با آداپتور ریلی DIN» است. این محصول با کیت نصب MA130 ارائه می شود که می تواند مستقیماً روی ریل استاندارد TH35 DIN نصب شود و یکپارچگی و سیم کشی در کابینت کنترل را بسیار ساده می کند.

مشخصات و پارامترها

ویژگی های عملکردی محصول

خروجی ولتاژ امپدانس کم، وفاداری سیگنال و سازگاری سیستم را تضمین می کند

قابلیت هدایت بار قدرتمند را می توان با امپدانس خروجی DC کمتر از 100Ω به دست آورد، که به آن امکان می دهد به راحتی کابل های مسافت طولانی را هدایت کند و مستقیماً به سیستم های مختلف جمع آوری داده، موانع جداسازی یا موانع ایمنی بدون نگرانی در مورد تضعیف سیگنال متصل شود.

ساده‌سازی یکپارچه‌سازی و اصلاح سیستم، ویژگی‌های امپدانس عالی، IQS900 204-900-000-011 A1-B21-C1-H05-I1 را قادر می‌سازد تا با اکثر جداکننده‌های سیگنال شخص ثالث یا موانع ذاتاً ایمن در بازار سازگار باشد، با حداقل تلفات سیگنال با ورودی k10، به عنوان مثال، با کمترین تلفات سیگنال متصل به k10. حداکثر تلفات سیگنال تنها حدود 1٪ است که پیچیدگی و هزینه یکپارچه سازی سیستم را کاهش می دهد.

رابط آزمایشی راحت در محل، اشکال زدایی و نگهداری سریع را تسهیل می کند

نقطه مانیتورینگ سیگنال اصلی، با یک ترمینال خروجی مستقل RAW/COM، به پرسنل تعمیر و نگهداری این امکان را می‌دهد تا به طور مستقیم کیفیت سیگنال را از پروب تا انتهای ورودی تنظیم‌کننده بدون قطع کردن مدار اندازه‌گیری اصلی، تشخیص سریع سنسور یا خطاهای پیش کابل تشخیص دهند.

شبیه سازی تابع تزریق TEST. ترمینال ورودی TEST/COM از تزریق سیگنال های آزمایشی شناخته شده پشتیبانی می کند که در کل زنجیره تقویت کننده تهویه کننده جریان می یابد و در ترمینال خروجی اصلی ظاهر می شود. این تابع می‌تواند به طور مستقل بررسی کند که آیا خود تنظیم‌کننده سیگنال و مسیر انتهایی متصل به سیستم نظارت سطح بالا به درستی کار می‌کنند یا خیر، به تشخیص عیب «بخش‌بندی‌شده» و کاهش قابل توجه زمان از کار افتادن برای اشکال‌زدایی می‌پردازد.
