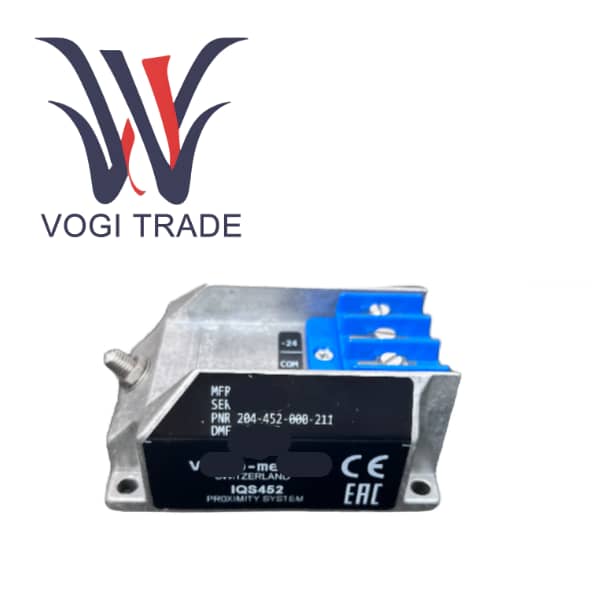

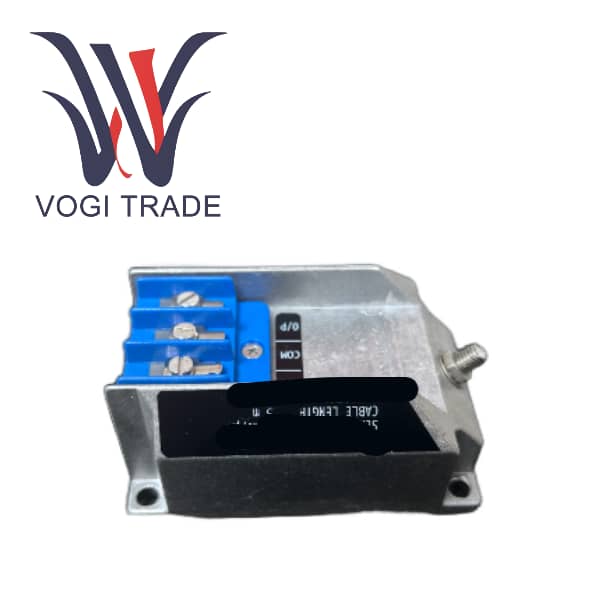

IQS452 204-452-000-011

جزئیات محصول

ویبرومتر IQS452 204-452-000-011 یک تهویه کننده سیگنال با عملکرد بالا است که به طور خاص برای استفاده با سری های TQ 422 و TQ 432 از سنسورهای مجاورتی مقاوم در برابر فشار طراحی شده است. تنظیم‌کننده سیگنال جزء اصلی یک سیستم اندازه‌گیری مجاورت یکنواخت و قابل تعویض است که برای نظارت بر جابجایی نسبی و لرزش در محیط‌های صنعتی خشن استفاده می‌شود. این پیکربندی مدل برای طول کل سیستم 5 متر مناسب است و از یک اتصال دو سیمه استفاده می کند و یک جریان خروجی سازگار با 4-20 میلی آمپر (با حساسیت 1.25 μA/μm) ارائه می دهد. عملکرد اصلی IQS452 204-452-000-011 تأمین انرژی حسگر جریان گردابی، تعدیل سیگنال‌های فرکانس بالا، و تبدیل مقادیر اندازه‌گیری فاصله به سیگنال‌های جریان قوی که با استانداردهای صنعتی مطابقت دارند، است که توسط نویز الکتریکی در طول انتقال از راه دور مختل نمی‌شوند.

مشخصات و پارامترها

سازگاری ورودی             طراحی شده برای مبدل های مجاورتی TQ 422 / TQ 432

نوع خروجی                      خروجی فعلی، پیکربندی ۲ سیمه

حساسیت                          1.25 µA/µm (31.2 µA/mil)

محدوده جریان خروجی        در حداقل فاصله (0 میلی متر): 15.75 میلی آمپر

                                       در حداکثر فاصله (4 میلی متر): 20.75 میلی آمپر

                                       محدوده دینامیکی: 5 میلی آمپر

نیازهای تغذیه         ولتاژ: -20 ولت تا -32 ولت DC

                                       مصرف فعلی: 1 ± 13 میلی آمپر (حداکثر 25 میلی آمپر)

ویژگی های الکتریکی     خازن خروجی: 1 نانوفارتر

                                       اندوکتانس خروجی: 100 µH

پاسخ فرکانس           DC تا 20 کیلوهرتز (-3 دسی بل).

رتبه‌بندی‌های محیطی       دمای عملیاتی: -30 درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد

                                       دمای نگهداری: -40 تا +80 درجه سانتیگراد

                                       رطوبت: تا 95% غیر متراکم

                                       ارتعاش: حداکثر 2 گرم (10 هرتز تا 500 هرتز)

                                       کلاس حفاظت: IP 40

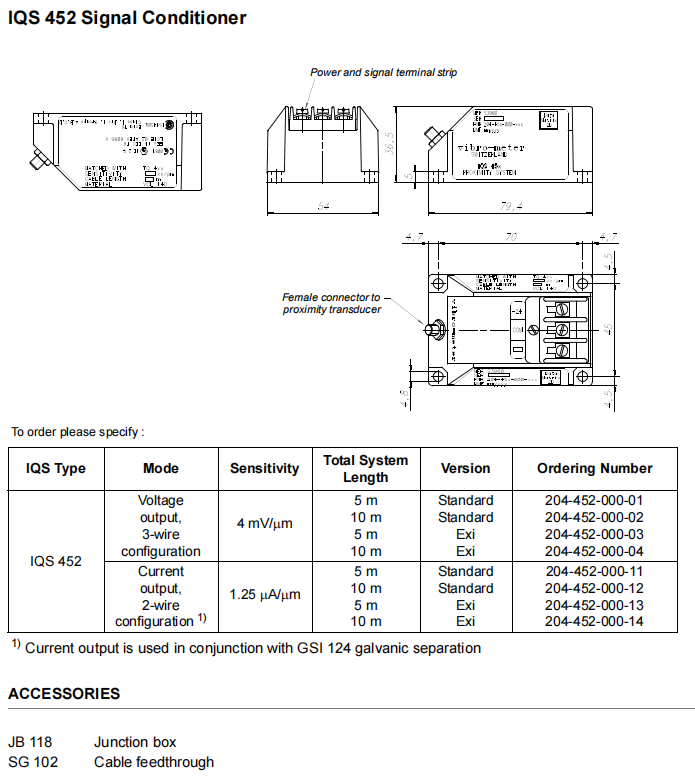

مشخصات فیزیکی      ساخت و ساز: اکستروژن آلومینیومی قالب‌گیری شده با تزریق

                                       اتصالات الکتریکی: سوکت زن کواکسیال فولاد ضد زنگ (ورودی)؛ نوار ترمینال پیچ (خروجی/قدرت).

                                       وزن      تقریبا 140 گرم (نسخه استاندارد).

ویژگی های محصول

خروجی حلقه فعلی از یک سیستم دو سیمه استفاده می کند که دارای مقاومت عالی در برابر تداخل الکترومغناطیسی و تضعیف سیگنال است و آن را برای اتصالات کابلی از راه دور بین سنسورها و سیستم های نظارت بسیار مناسب می کند.

IQS452 204-452-000-011 هر جزء (سنسور، کابل، تهویه کننده سیگنال) در سیستم اندازه گیری ارتعاش مجاورتی ویبرومتر قابل تعویض است و نیازی به کالیبراسیون جداگانه ندارد، بنابراین تعمیر و نگهداری و مدیریت قطعات یدکی را ساده می کند.

مدولاتور/دمودولاتور فرکانس بالا (HF) سیگنال درایو دقیق مورد نیاز سنسور را تولید می کند و اثر جریان گردابی را دقیقاً به سیگنال DC متناسب تبدیل می کند.

طراحی صنعتی مستحکم و بادوام دارای یک پوشش آلومینیومی بادوام است که حفاظت مکانیکی را فراهم می کند و اتلاف گرما را تسهیل می کند و عملکرد قابل اعتماد را حتی در محیط های سخت کارخانه تضمین می کند.

پاسخ فرکانس گسترده می تواند موقعیت های نسبی در حال تغییر آهسته (به عنوان مثال، خروج محوری) و همچنین رویدادهای ارتعاشی با فرکانس بالا تا 20 کیلوهرتز را ثبت کند.

ترمینال خروجی مجهز به عملکرد حفاظت از اتصال کوتاه است که دوام سیستم را افزایش می دهد.
