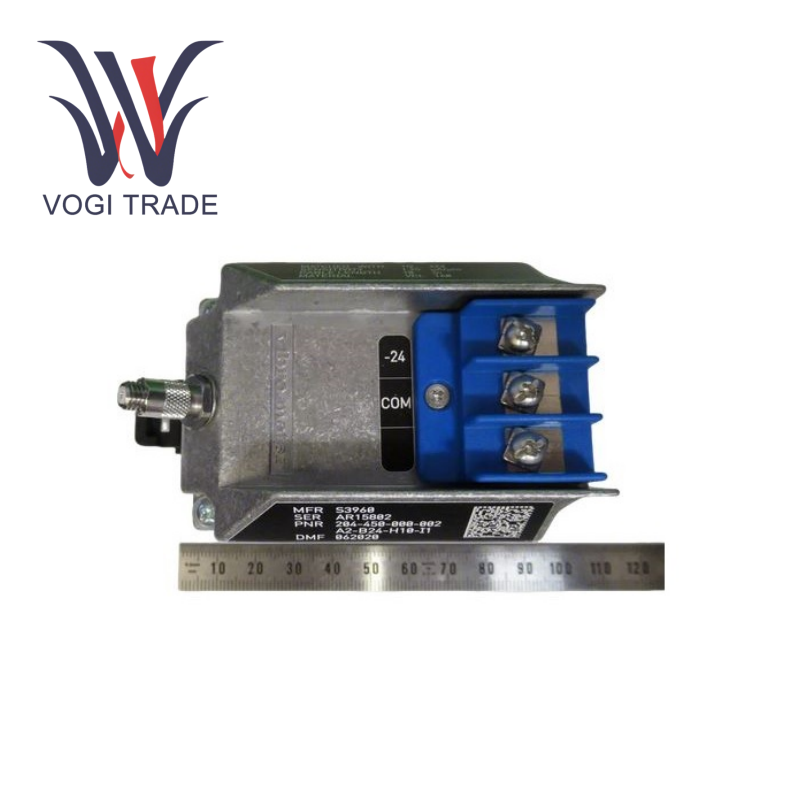

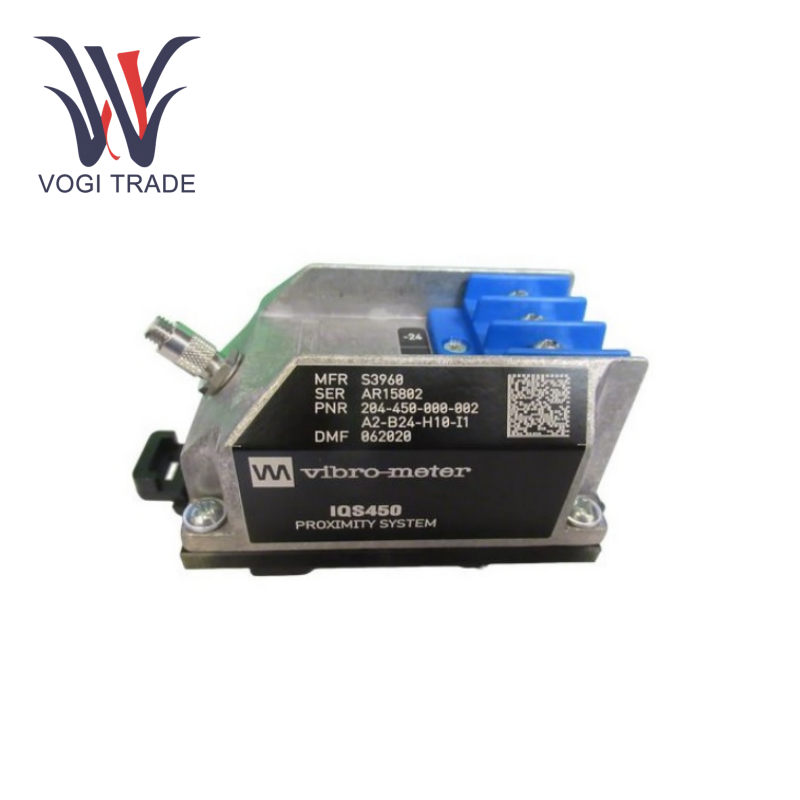

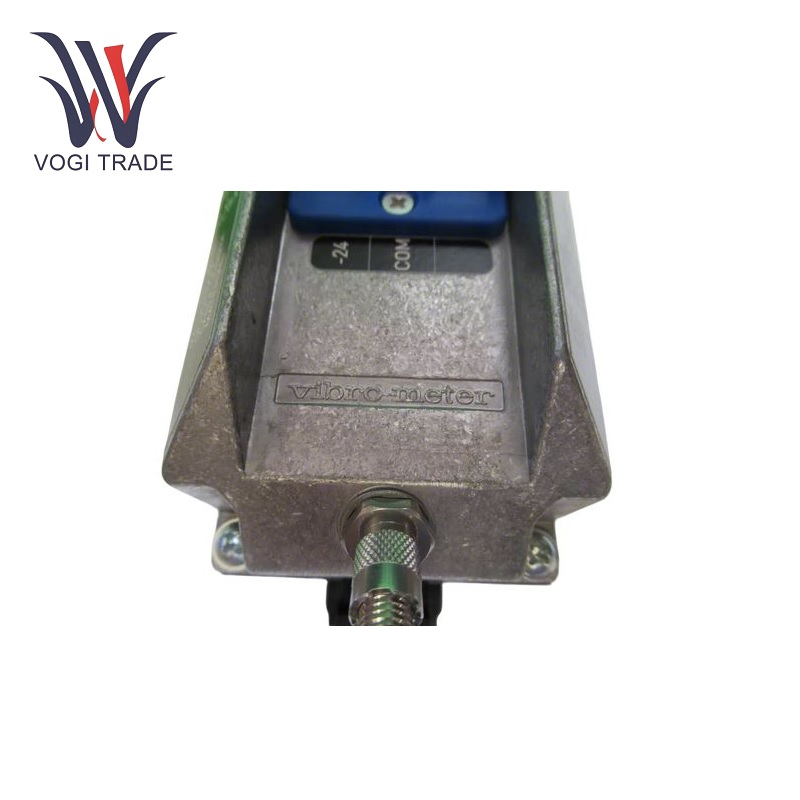

برند: vibro-meterتوضیحات: تهویه مطبوع سیگنالشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 8اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنVibro-meter IQS450 204-450-000-002-A2-B12-H10-I1 یک تهویه سیگنال است که یکپارچه با سیستم نظارت VM600 برای دستیابی به تشخیص جابجایی با دقت بالا در نظارت بر ماشین آلات چرخشی ادغام می شود.
| ساخت |
ویبرو متر |
| شماره مدل |
IQS450 |
| شماره سفارش |
204-450-، 000-002-A2-B12-H10-I1 |
| کاتالوگ |
VM600 |
| کشور مبداء |
سوئیس |
| کد HS |
9031809090 |
| بعد |
95 × 70 × 40 میلی متر |
| ابعاد بسته بندی |
10 × 25 سانتی متر |
| وزن |
2 کیلوگرم |
Cپارامترهای سنگ معدن
اصل اندازه گیری: اندازه گیری جابجایی جاری بدون تماس ، مطابق با استاندارد API 670.
دامنه: 0.2 میلی متر تا 2.2 میلی متر (دامنه خطی).
سیگنال خروجی (گزینه B12):
خروجی فعلی: -15.5 میلی آمپر (مربوط به 0.2 میلی متر) تا -20.5 میلی آمپر (مربوط به 2.2 میلی متر).
دامنه پویا: 5 کارشناسی ارشد.
حساسیت: 2.5 میکرومتر در میکرومتر (62.5 میکرومتر در میلی متر).
پاسخ فرکانس: DC ~ 20 کیلوهرتز (-3 dB میرایی).
خطای خطی: <± 1 ٪ FS (برای جزئیات بیشتر به منحنی عملکرد در صفحه 5 سند مراجعه کنید).
قابل تعویض مؤلفه: IQS450 204-450-000-002-A2-B12-H10-I1 پروب ، کابل های پسوند و فرستنده ها را می توان به خواست تعویض کرد.
خصوصیات الکتریکی
الزامات منبع تغذیه:
ولتاژ: -20 ولت تا 32 ولت DC (حالت خروجی جریان).
جریان کار: -15.5 کارشناسی ارشد تا -20.5 کارشناسی ارشد.
امپدانس خروجی: 500 Ω.
حفاظت از مدار کوتاه: پشتیبانی شده (حداکثر جریان مدار کوتاه 45 میلی آمپر).
ظرفیت / القاء خروجی: 1 NF / 100 میکروگرم.
پیکربندی مکانیکی و محیطی
پروب (TQ401):
مواد: Torlon® Probe Head + پوسته استیل ضد زنگ AISI 316L.
دامنه دما: -40 درجه سانتیگراد تا +180 درجه سانتیگراد (کار) ، +220 درجه سانتیگراد (تحمل کوتاه مدت).
سطح حفاظت: IP68 (سر پروب).
مقاومت در برابر لرزش / شوک: 5G (10-500 هرتز) / 15 گرم (موج 11ms نیمه سینوسی).
سیستم کابل (H10):
طول کل: 10 متر.
ترکیب استاندارد: کابل پروب 1.5 متر + 8.5 M CABLE پسوند EA401.
نوع کابل: FEP کابل کواکسیال محافظت شده (2.65 میلی متر یا 3.6 میلی متر پوند).
فرستنده (IQS450):
دامنه دما: -35 درجه سانتیگراد تا +85 درجه سانتیگراد (لطفاً در صفحه 8 سند به منحنی DeNating مراجعه کنید).
سطح حفاظت: IP40.

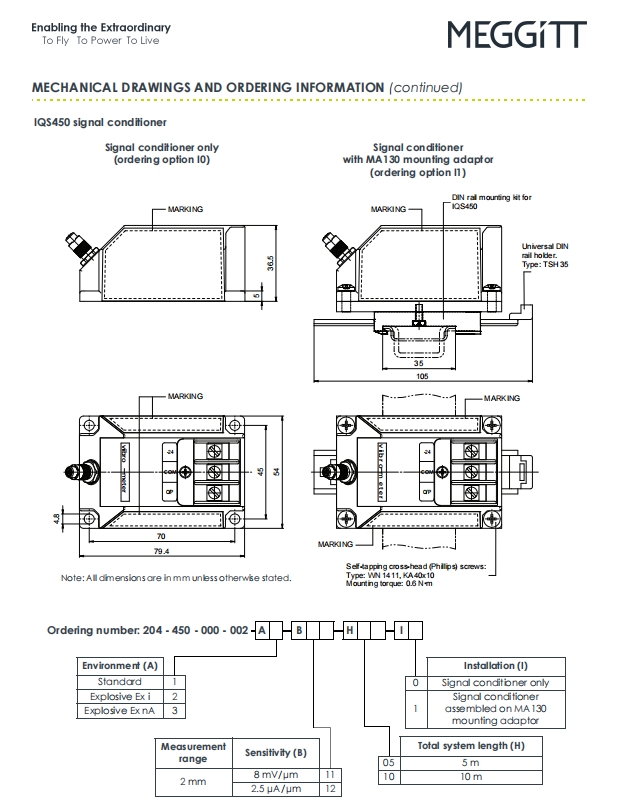

پیکربندی نصب: حاوی آداپتور ریلی MA130 (گزینه I1 ، از DIN TH35-7.5/15 راه آهن پشتیبانی می کند).
