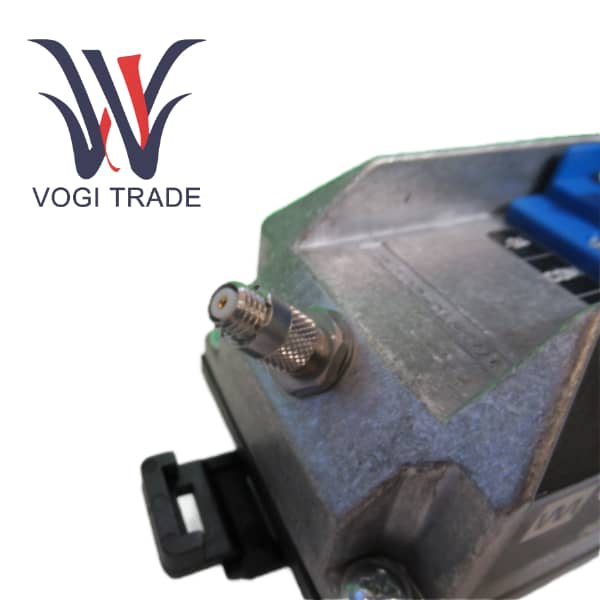

نام تجاری: ویبرومترتوضیحات: تهویه کننده سیگنالوضعیت: نوگارانتی: 1 سالتعداد موجودی: 1مدت پرداخت: T/Tبندر حمل و نقل: شنژنIQS450 204-450-000-001 A1-B23-H10-I0 یک ماژول نظارت بر ارتعاش صنعتی است که توسط Vibro-Meter تولید می شود که عمدتاً برای محافظت در برابر لرزش و نظارت بر ماشین آلات دوار استفاده می شود.
| ساخت |
ویبرومتر |
| شماره مدل |
QS450 |
| شماره سفارش |
204-450-000-001 A1-B23-H10-I0 |
| کاتالوگ |
پروب ها و حسگرها |
| کشور مبدا |
سوئیس |
| کد HS |
8537109090 |
| TQ912 (эта модель) |
26.2cm*12.5cm*2cm |
| ابعاد بسته بندی |
28.2cm*14.5cm*4cm |
| وزن |
0.3 کیلوگرم |
بررسی اجمالی محصول

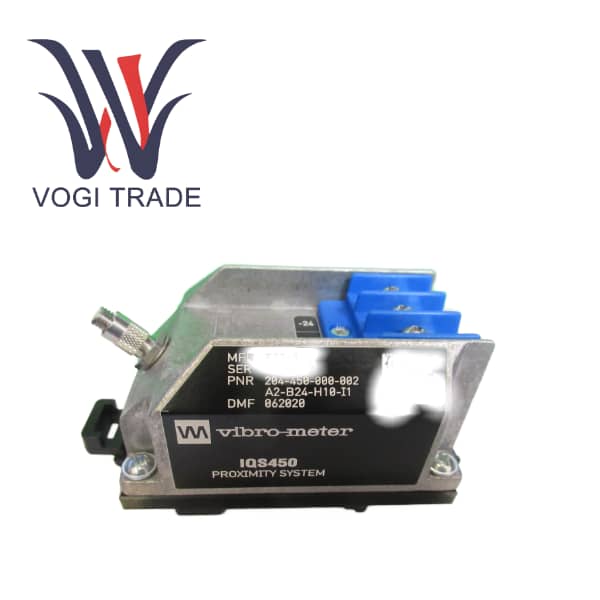

IQS450 یک تهویه کننده سیگنال با کارایی بالا در خط تولید Vibra-Meter ® Parker Meggitt است و جزء اصلی سیستم های اندازه گیری مجاورت سری TQ400 است. این محصول به طور خاص برای حفاظت و نظارت بر وضعیت ماشین آلات دوار طراحی شده است. IQS450 204-450-000-001 A1-B23-H10-I0 برای پردازش سیگنال های حسگرهای مجاورتی مانند TQ402/TQ412 و تبدیل آنها به خروجی های ولتاژ یا جریان استاندارد برای استفاده در سیستم های نظارت بعدی (مانند VM600) استفاده می شود.
مدل خاص 204-450-000-001-A1-B23-H10-I0 که این بار معرفی شد با محدوده اندازه گیری 4 میلی متر و حساسیت ولتاژ خروجی 4 mV/μm پیکربندی شده است. این برای زنجیره های اندازه گیری با طول کل 10 متر مناسب است و فاصله قابل اعتماد و تبدیل سیگنال ارتعاشی را برای محیط های صنعتی استاندارد (غیر ضد انفجار) فراهم می کند.
2.8 Aseta jatkuva etäisyystaajuus
نوع محصول تهویه کننده سیگنال IQS450
سیگنال ورودی سیگنال مدولهشده با فرکانس بالا از حسگر مجاورتی سری TQ4xx
پیکربندی خروجی
نوع خروجی ولتاژ خروجی (پیکربندی 3 سیم)
حساسیت (B23) 4 mV/μm
محدوده اندازه گیری خطی 0.3 تا 4.3 میلی متر
محدوده ولتاژ خروجی
حداقل فاصله (0.3 میلی متر) -1.6 ولت
حداکثر فاصله (4.3 میلی متر) -17.6 ولت
محدوده دینامیکی 16 ولت
امپدانس خروجی 500 Ω
پاسخ فرکانسی DC تا ۲۰ کیلوهرتز (~۳ دسی بل)
نیازهای منبع تغذیه (حالت خروجی ولتاژ)
ولتاژ کاری -20 VDC تا -32 VDC*
جریان ساکن -13 mA ± 1 mA
حداکثر جریان -25 میلی آمپر
عملکرد حفاظتی
حفاظت در برابر اتصال کوتاه 45 میلی آمپر (محدود کننده جریان)
مشخصات محیطی
دمای کارکرد -35 درجه سانتیگراد تا +85 درجه سانتیگراد* (درجه بندی بر اساس دما لازم است. ملاحظات حرارتی را در زیر ببینید.)
دمای نگهداری -40 درجه سانتی گراد تا +85 درجه سانتی گراد
درجه حفاظت IP40 (فقط برای استفاده در فضای داخلی، مگر اینکه در پوسته ای با درجه حفاظتی بالاتر نصب شده باشد)
رطوبت تا 95% غیر متراکم
ضد لرزش حداکثر 2 گرم (10-55 هرتز)
مقاومت در برابر ضربه 15 گرم حداکثر (نیم موج سینوسی، 11 میلی ثانیه)
خواص فیزیکی
مواد محفظه آلیاژ آلومینیوم دایکاست

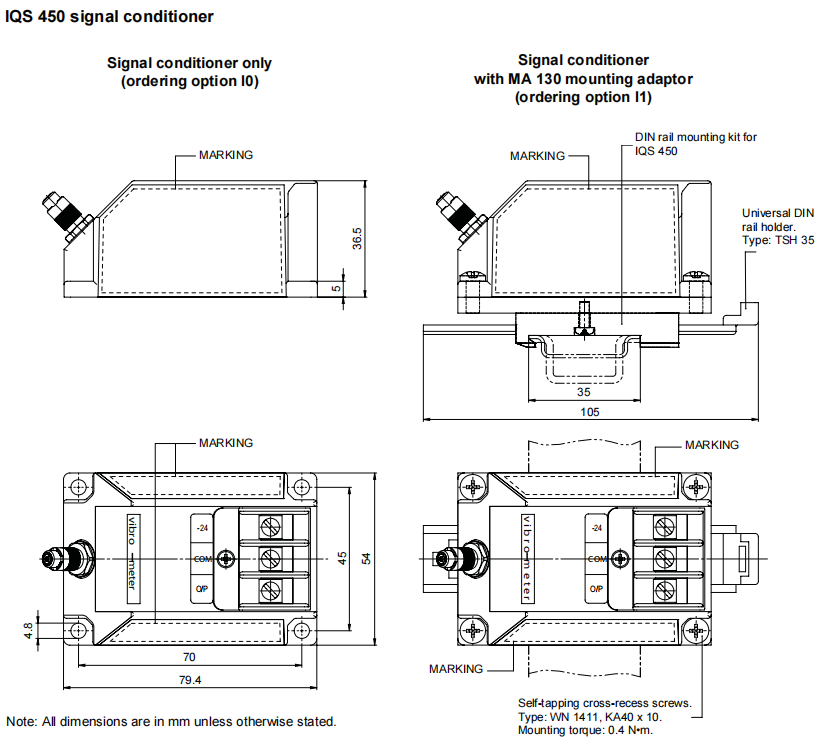

روش نصب (I0) نصب مستقیم با دو یا چهار پیچ M4 (به استثنای آداپتور ریلی DIN)
وزن تقریباً 140 گرم (نسخه استاندارد)
رابط
نیازهای منبع تغذیه (حالت خروجی ولتاژ)
خروجی/منبع تغذیه ترمینال پیچ (حداکثر قطر سیم 2.5 میلی متر مربع)
ملاحظات حرارتی وقتی دمای محیط از 25 درجه سانتی گراد بیشتر شود، حداکثر ولتاژ ورودی باید کاهش یابد. در 85 درجه سانتیگراد، حداکثر ولتاژ ورودی 26- VDC است.
محدوده صنعت قابل اجرا
پایش ارتعاش شفت و جابجایی محوری در انرژی نیرو در زمینه هایی مانند توربین های بخار، توربین های گاز و توربین های آبی.
سیستم های حفاظت مکانیکی نفت و گاز در کمپرسورهای خط لوله، توربوشارژرها، پمپ ها و ژنراتورها.
نظارت بر وضعیت آنلاین و حفاظت از تجهیزات بزرگ دوار مختلف در تولید صنعتی، مانند گیربکس، موتورهای بزرگ و فن ها.
IQS450 204-450-000-001 A1-B23-H10-I0 به عنوان یک قطعه یدکی یا واحد جایگزین برای تعداد زیادی از سیستم های اندازه گیری سری TQ400 موجود در به روز رسانی و نگهداری تجهیزات صنعتی سنتی عمل می کند.
