IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0

بررسی اجمالی محصول

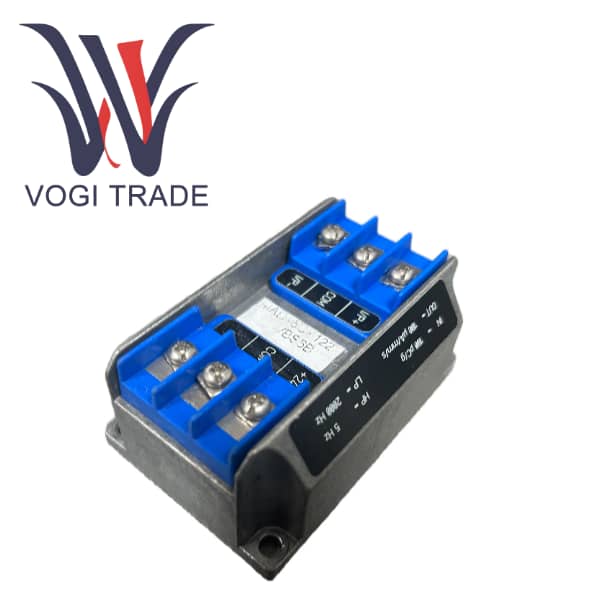

IPC704  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 یک تنظیم کننده سیگنال بسیار همه کاره و قدرتمند از خط تولید ارتعاش سنج Megite است. تهویه‌کننده سیگنال مخصوصاً برای اتصال با شتاب‌سنج‌های پیزوالکتریک و سنسورهای فشار دینامیکی طراحی شده است و خروجی شارژ با امپدانس بالا را به سیگنال‌های استاندارد شده با امپدانس پایین تبدیل می‌کند که برای انتقال از راه دور به سیستم‌های نظارت و کنترل مناسب است.

این پیکربندی ویژه یک اندازه گیری سرعت ارتعاش بهینه شده با استفاده از یک شتاب سنج استاندارد پیزوالکتریک است.  244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 نسخه استاندارد و غیرخطرناکی است که به عنوان یک ماژول مستقل بدون محفظه ارائه شده است و حداکثر انعطاف را برای ادغام با پانل های موجود یا محفظه های سفارشی ارائه می دهد.

مشخصات و پارامترها

نوع محصول تنظیم کننده سیگنال مواد پیزوالکتریک استاندارد IPC704

شماره سفارش کامل           244-704-000-042-A1-B03-C100-D100-E5-F2000-G0-H0-I0

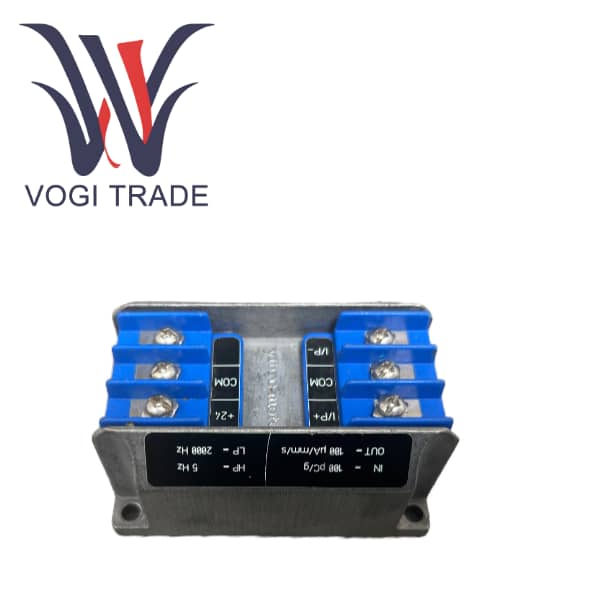

جزئیات کد سفارش و پارامترهای کلیدی

A1                      محیط زیست - استاندارد (برای مناطق امن و بدون خطر).

B03                    واحد انتقال - واحد ورودی pC/g است (شتاب Picombic در هر گرم). واحد خروجی µA/mm/s (میکرو آمپر بر میلی‌متر/ثانیه سرعت) است. این نشان دهنده سرعت یکپارچه خروجی است.

C100                  حساسیت ورودی - حساسیت سنسور متصل 100 pc/g است.

D100                 حساسیت خروجی - تنظیم‌کننده کالیبره‌شده است، با خروجی 100µA/mm/s.

E5                      فیلتر بالا گذر (HP) - فرکانس قطع بر روی 5 هرتز (~ 3db، 24 dB/ octave شیب) تنظیم شده است، نویز و رانش فرکانس پایین را فیلتر می کند.

F2000                 فیلتر پایین گذر (LP) - فرکانس قطع بر روی 2000 هرتز (~ 1db، 12db/octave شیب) تنظیم شده است تا از همخوانی و فیلتر کردن نویز با فرکانس بالا جلوگیری شود.

G0                     نصب - فقط تنظیم کننده سیگنال، بدون محفظه صنعتی یا آداپتور ریلی DIN.

H0 & I0              رابط کابل - اتصالات کابل در انتهای ورودی یا خروجی ارائه نشده است. سوراخ های فلاش روی این دستگاه وجود دارد.

مشخصات جنرال الکتریک

حالت منبع تغذیه            18-30vdc.

مصرف جریان حداکثر 25 میلی آمپر.

سیگنال خروجی

انتقال جریان 2 سیمی را تایپ کنید.

سیگنال دینامیک                  یک پیک ± 5 میلی آمپر روی جریان ثابت قرار می گیرد.

جریان نامی                   12 میلی آمپر ± 0.5 میلی آمپر.

محدوده فرکانس               تعریف شده توسط فیلتر؛ تحت این پیکربندی، فرکانس موثر از 5 هرتز تا 2000 هرتز متغیر است.

خطای خطی                     ≤0.2%

پایداری دما        معمولی در 100 ppm/°C

مشخصات محیطی (فقط ماژول، G0)

دمای کارکرد             -30℃ تا +85 درجه سانتیگراد

درجه حفاظت                    IP40 (باید در هر محفظه محافظی غیر از کابینت برق تمیز داخلی نصب شود).

ضد لرزش                         حداکثر 2 گرم (10-500 هرتز)

مقاومت در برابر ضربه                  حداکثر 15 گرم (11 میلی ثانیه)
