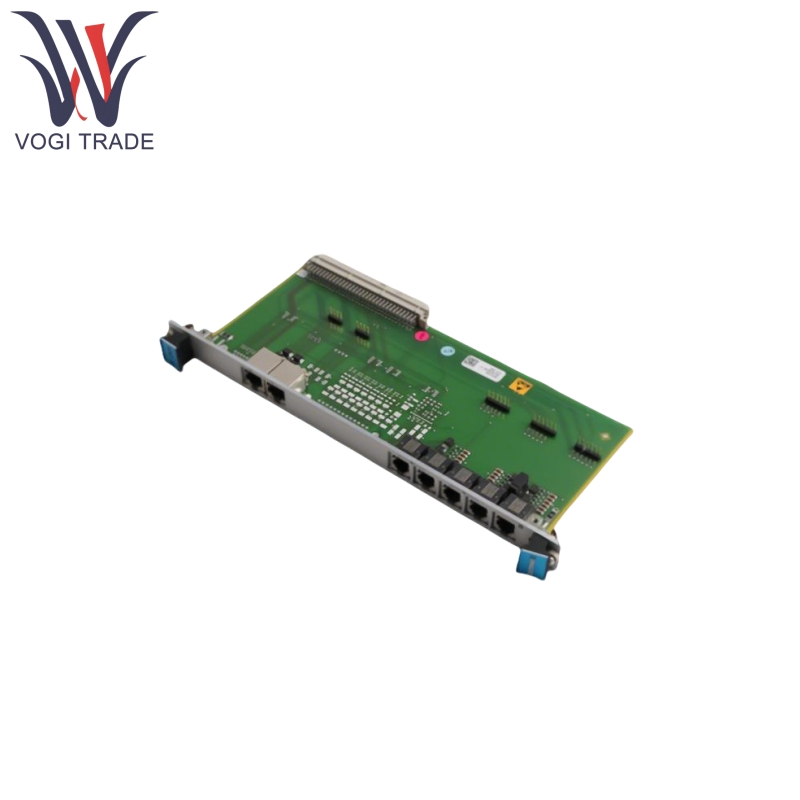

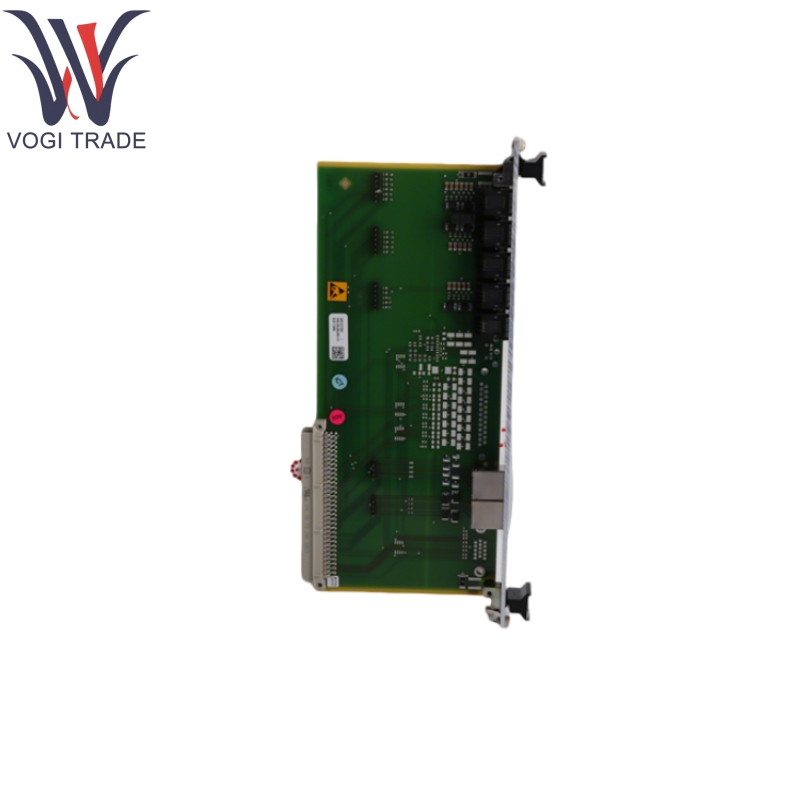

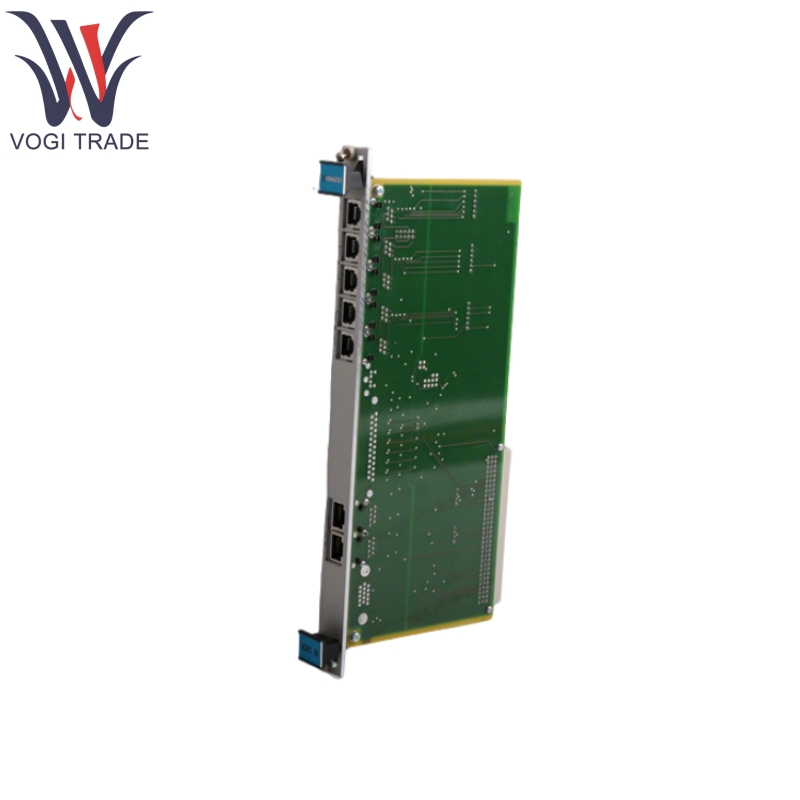

IOCN 200-566-000-112

محصولات مشخص شدهدر

انواع کانکتور:

RS: 6p6c (RJ12/RJ25) ، زن. برای اتصال سریال ثانویه استفاده می شود.

پاسخ: دو 6p6c (RJ12/RJ25) ، زن. مورد استفاده برای اتصالات سریال اضافی (به ماژول ارتباطات سریال اختیاری نیاز دارد).

B: دو 6p6c (RJ12/RJ25) ، زن. مورد استفاده برای اتصالات سریال اضافی (به ماژول ارتباطات سریال اختیاری نیاز دارد).

1: 8p8c (RJ45) ، زن. می توان برای اتصال اصلی اترنت (به جای اتصال CPUM (NET)) استفاده کرد.

2: 8p8c (RJ45) ، زن. مورد استفاده برای اتصال ثانویه اترنت.

رابط های ارتباطی:

بندر اترنت:

اتصالات IOCN 200-566-000-112 (1 و 2) از 10/100Base-TX اترنت (حداکثر 100 مگابیت در ثانیه) برای Modbus TCP و Profinet پشتیبانی می کنند (به نسخه سیستم عامل CPUM 081 نیاز دارد).

بندر سریال:

IOCN 200-566-000-112 کانکتور (RS) یک RJ12/RJ25 از RS-232/RS-485 (نیمه/دوپلکس) تا 115.2 Kbaud برای Modbus RTU پشتیبانی می کند.

سریال گسترش یافته:

IOCN 200-566-000-112 دو جفت اتصالات سریال (A و B) شبکه های چند قطره RS-422/RS-485 از قفسه های VM600 را فعال کنید (به ماژول سریال CPUM اختیاری نیاز دارد).

انواع نسخه:

نسخه استاندارد اترنت نسخه 200-566-000-1HH

نسخه لاک زده با پوشش کنفورماسی برای حفاظت از محیط زیست اضافی -200-566-000-1HHL

پارامترهای محصول

مصرف برق:

منبع: منبع تغذیه قفسه VM600

ولتاژ: 5 VDC

مصرف برق: 2W ＜

مصرف کل انرژی (جفت کارت CPUM/IOCN): ≤12 W

شرایط محیطی:

دمای کار: 20 تا 65 درجه سانتیگراد (4 تا 149 درجه فارنهایت)

دمای ذخیره سازی: 25 تا 80 درجه سانتیگراد (13 تا 176 درجه فارنهایت)

رطوبت: 0 تا 90 ٪ رطوبت نسبی ، عدم پذیرش

کاربرد محصول

دروازه ارتباطات صنعتی:

IOCN 200-566-000-112 به عنوان رابط بین سیستم های VM600 و سیستم های شخص ثالث (به عنوان مثال ، DCS ، PLC) از طریق Modbus یا Profinet برای به اشتراک گذاری داده ها عمل می کند.

گسترش شبکه چندکله:

IOCN 200-566-000-112 شبکه های چند قطره RS-485 را از طریق اتصالات A و B برای نقاط نظارت گسترده ایجاد می کند.

محافظت از ماشین آلات و نظارت بر شرایط:

IOCN 200-566-000-112 با CPUM برای مدیریت کارتهای حفاظت (به عنوان مثال ، MPC4 ، AMC8) ، پشتیبانی از تعویض داغ ، تنظیم مجدد زنگ هشدار و ورود به سیستم همکاری می کند.
