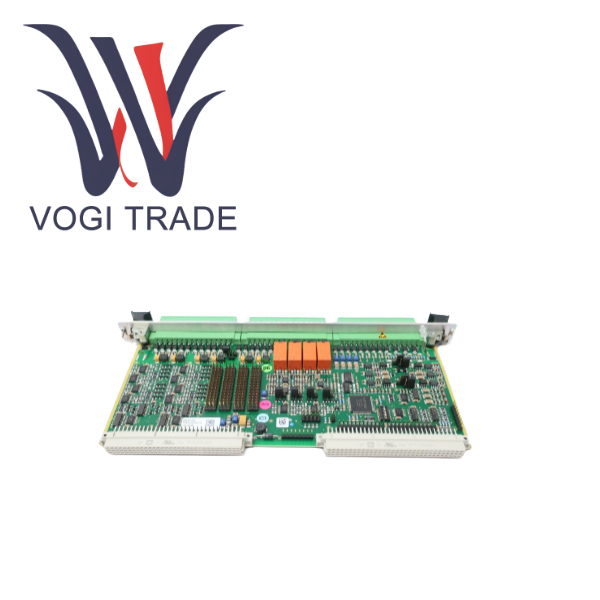

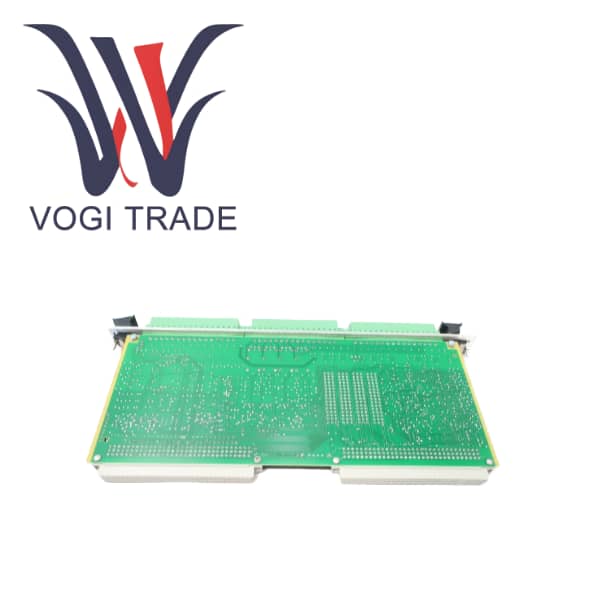

IOC4T 200-560-000-HHH

محدوده صنعت قابل اجرا

IOC4T 200-560-000-HHH به عنوان جزء اصلی ورودی/خروجی سیستم VM600، به طور گسترده در تمام صنایعی که نیاز به نظارت مستمر وضعیت آنلاین و حفاظت از تجهیزات دوار حیاتی دارند، استفاده می شود.

از نظر انرژی و توان، روی توربین های بخار، ژنراتورها، پمپ های آب تغذیه بویلر و فن ها در نیروگاه های حرارتی، برق آبی و هسته ای تمرکز دارد.

صنعت پتروشیمی شامل کمپرسورهای بزرگ، همزن‌های راکتور و پمپ‌های خط لوله در پالایشگاه‌های نفت، کارخانه‌های شیمیایی و کارخانه‌های فرآوری گاز طبیعی است.

آسیاب های نورد و دمنده در کارخانه های فولاد در متالورژی و معدن و همچنین سنگ شکن ها، بالابرها و آسیاب ها در معادن.

صنایع کاغذسازی، سیمان و کشتی سازی به ترتیب دارای ماشین آلات کاغذسازی بزرگ، کوره های دوار و سیستم های نیروی محرکه دریایی هستند.

تولید عمومی، هر کارخانه ای که دارای دارایی های چرخشی بزرگ و حیاتی است و مایل به ایجاد یک سیستم تعمیر و نگهداری پیش بینی است.

مقایسه دقیق مزایا و معایب

مزایا

به عنوان بخشی از یک جفت کارت اختصاصی، به جبر بی نظیر و تأخیر کم دست می یابد

IOC4T 200-560-000-HHH با همکاری در سطح سخت افزار، نقطه به نقطه با MPC4 از طریق واسط Industry Pack ارتباط برقرار می کند، که یک پروتکل گذرگاه موازی بسیار بهینه و کم سربار است. این تضمین می کند که کل زنجیره از ورودی سیگنال سنسور تا عملکرد رله حفاظتی دارای تاخیر قطعی در سطح میکروثانیه است. در سناریوهای حفاظت مکانیکی که نیاز به واکنش سریع دارند، این اطمینان با سیستم‌های جمع‌آوری داده‌های عمومی قابل مقایسه نیست.

با حذف عدم قطعیت پشته نرم افزار، کل پردازش سیگنال و قضاوت منطقی بر روی پردازنده اختصاصی MPC4 بدون تکیه بر زمان بندی سیستم عامل کلی انجام می شود. این امر از لرزش زمان پاسخ ناشی از تعویض وظایف سیستم عامل یا ازدحام شبکه جلوگیری می کند و اطمینان مطلق عملکرد حفاظتی را تضمین می کند.

ادغام ورودی/خروجی با چگالی بالا به طور قابل توجهی پیچیدگی و هزینه سیستم را کاهش می دهد

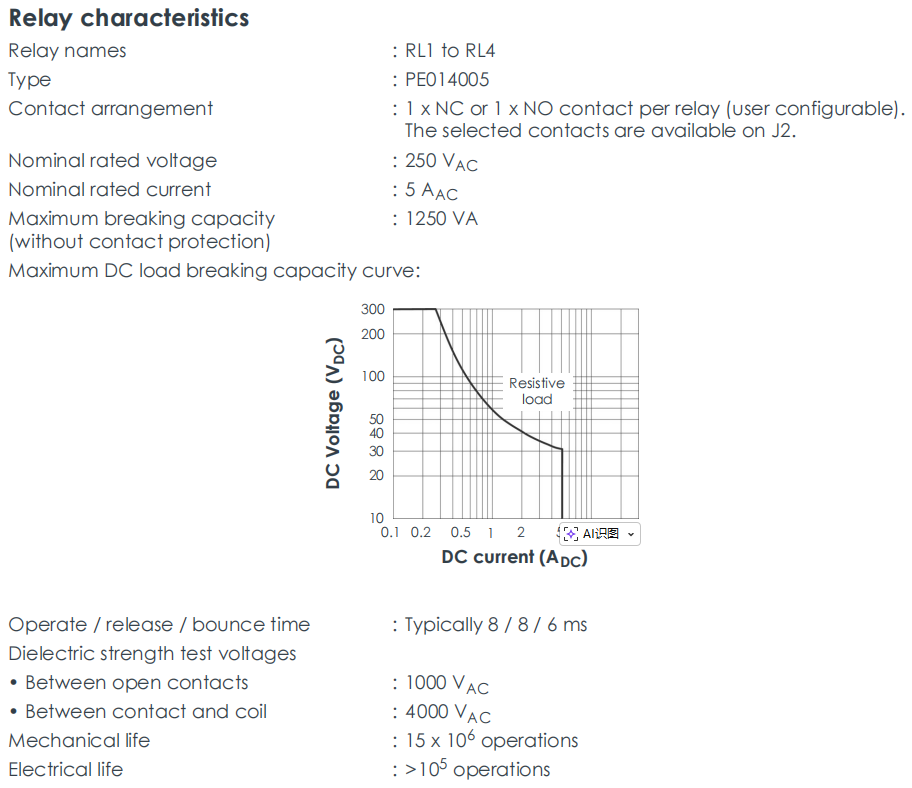

راندمان فضایی روی یک کارت اروپایی استاندارد با عرض 20 میلی متر، دارای 4 ورودی لرزش، 2 ورودی سرعت، 4 رله، 4 خروجی آنالوگ و 4 بافر سیگنال خام ادغام شده است. این طراحی با چگالی بالا به این معنی است که نظارت بر یک دستگاه پیچیده چهار یاتاقان معمولاً فقط به یک جفت کارت MPC4/IOC4T نیاز دارد که تا حد زیادی از اسلات های رک با ارزش صرفه جویی می کند.

سیم کشی ساده شده است، با تمام ورودی/خروجی در پشت کارت متمرکز شده و از طریق سه بلوک ترمینال پیچ استاندارد به بیرون هدایت می شود. این کار سیم کشی در محل را واضح و منظم می کند، احتمال خطاهای سیم کشی را کاهش می دهد و کار تعمیر و نگهداری و عیب یابی آینده را ساده می کند. در مقایسه با راه حل I/O توزیع شده، استفاده از کابل و زمان سیم کشی به میزان قابل توجهی کاهش می یابد.

نقطه ضعف

وابستگی های جفت اجباری منجر به قفل شدن سیستم و سختی هزینه می شود

قفل تامین کننده، 200-560-000-HHH کاملاً به کارت MPC4 مگیت و پلت فرم VM600 وابسته است. پس از انتخاب این راه حل، گسترش آینده کل سیستم نظارت، خرید قطعات یدکی و پشتیبانی فنی در اکوسیستم Meggitt قفل خواهد شد. این امکان را برای کاربران برای اتخاذ راه حل های شخص ثالث مقرون به صرفه تر یا از نظر فناوری پیشرفته در آینده محدود می کند.

هزینه کوچکترین واحد بالاست. کوچکترین واحد عملکردی سیستم یک جفت کارت است. حتی اگر فقط یک پمپ تک بلبرینگ ساده نیاز به نظارت داشته باشد، کل مجموعه باید خریداری شود که در نتیجه هزینه کانال واحد بسیار بالایی در کاربردهای مقیاس کوچک به همراه خواهد داشت. در مقابل، سیستم‌های جمع‌آوری داده جهانی مدولار می‌توانند کانال‌ها را در صورت نیاز خریداری کنند.

محدودیت تولید پلت فرم، 200-560-000-HHH فقط برای پلت فرم VM600 قابل اجرا است. هنگامی که کاربران مایل به مهاجرت به پلتفرم به روز شده VM600 Mk2 برای دستیابی به عملکرد بالاتر یا ویژگی های جدید هستند، تمام کارت های IOC4T/MPC4 موجود را نمی توان مجدداً استفاده کرد و در نتیجه هزینه ها کاهش می یابد.

تله های مهندسی پنهان ناشی از تفاوت در نسخه های سخت افزاری

امپدانس خروجی 2000Ω در مقابل 50Ω یکی از پنهان ترین و خطرناک ترین ایرادات این خط تولید است. اگر مهندسان در مرحله بعدی پروژه متوجه شوند که نسخه قبلی که استفاده می کنند نمی تواند کابل "سیگنال اصلی" را برای مسافت طولانی هدایت کند، با دوباره کاری گران قیمت روبرو خواهند شد. یا همه کارت های IOC4T را جایگزین کنید یا یک تقویت کننده بافر خارجی پشت هر کارت اضافه کنید.

خطرات انطباق با RoHS، در مناطقی با مقررات سختگیرانه حفاظت از محیط زیست مانند اتحادیه اروپا و چین، استفاده از نسخه های اولیه که مطابق با RoHS نیستند، ممکن است منجر به عدم پذیرش کل پروژه یا متحمل هزینه های بالای درمان ویژه در هنگام از بین رفتن تجهیزات شود. اگر نسخه سخت‌افزار بعدی به‌طور واضح در حین خرید مشخص نشود، خطرات انطباق زیادی را ایجاد می‌کند.
