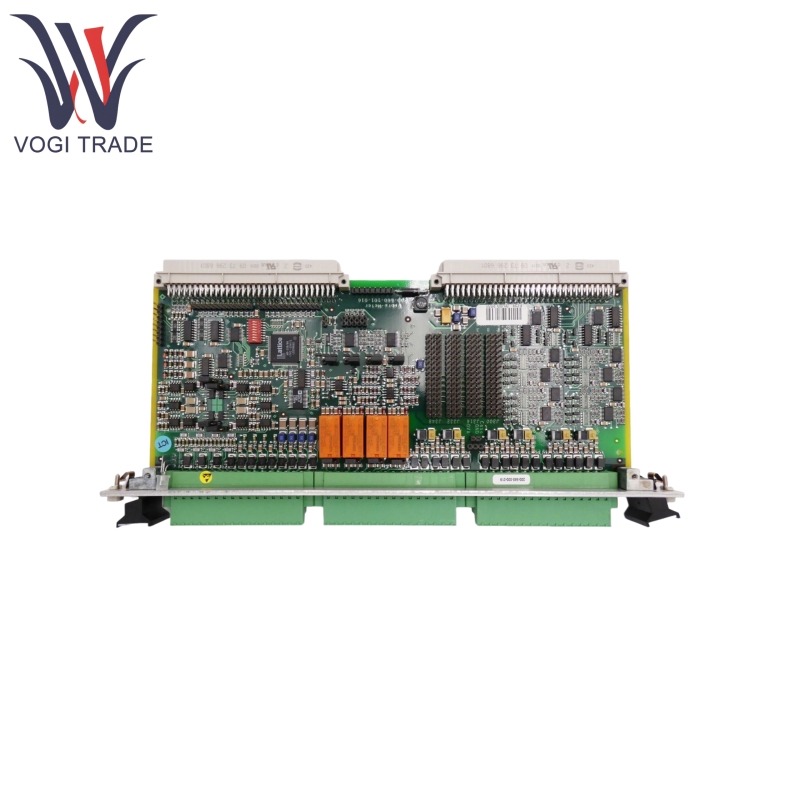

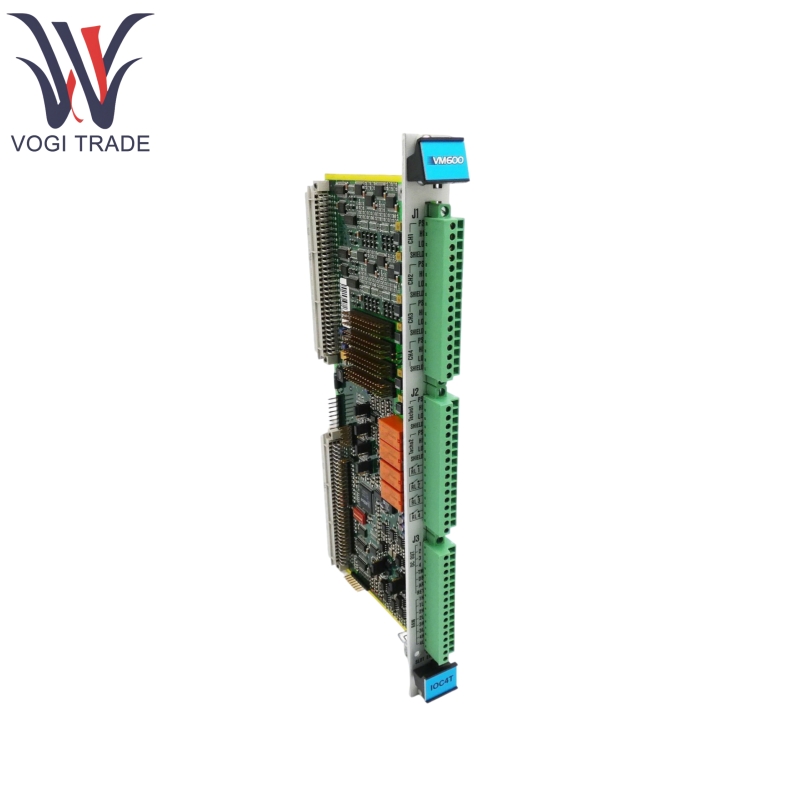

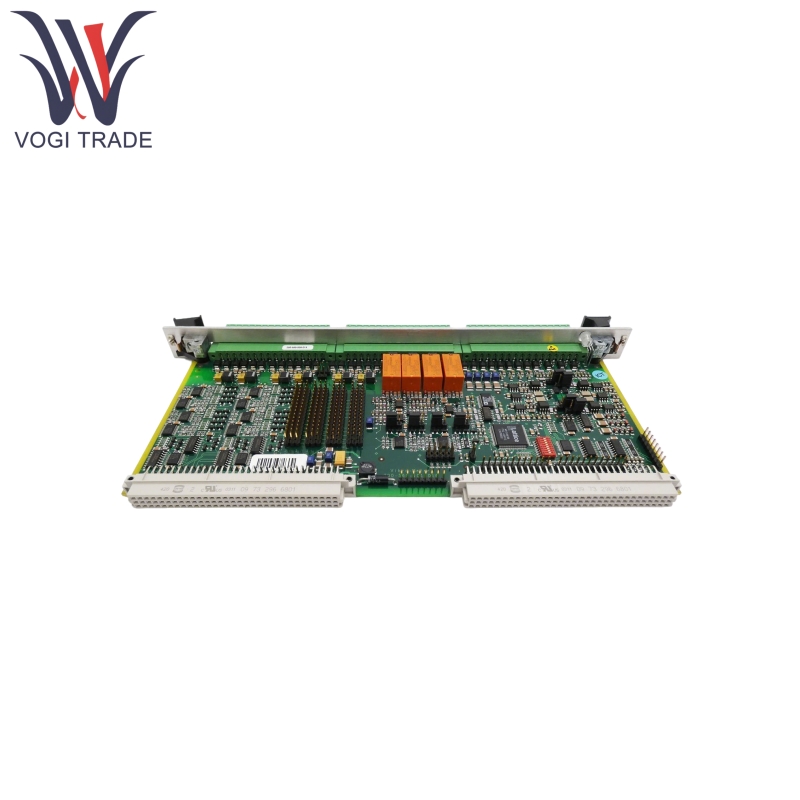

برند: vibro-meterتوضیحات: کارت ورودی/خروجیشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنIOC4T 200-560-000-214 کارت ورودی/خروجی عملکرد اصلی دریافت سیگنال های سنسور و انتقال آنها به MPC4 برای پردازش و انتقال سیگنال های فرآوری شده از طریق رابط خروجی است.
| ساخت |
ویبرو متر |
| شماره مدل |
ioc4t |
| شماره سفارش |
200-560-000-214 |
| کاتالوگ |
VM600 |
| کشور مبداء |
سوئیس |
| کد HS |
8473309000 |
| بعد |
28*4*14cm |
| وزن |
0.4 کیلوگرم |
ویژگی محصول
IOC4T 200-560-000-214 دارای 4 ورودی سیگنال پویا و 2 ورودی دور در دقیقه برای پشتیبانی از دستیابی به سیگنال برای کارت حفاظت از دستگاه MPC4 است.
IOC4T 200-560-000-214 سیگنال های سنسور "خام" و خروجی های آنالوگ (ولتاژ 0-10 ولت یا 4-20mA فعلی ، قابل انتخاب از طریق پرش) را برای چند برابر سیگنال آسان کانال های لرزش بافر کرده است.
IOC4T 200-560-000-214 دارای 4 رله است که می تواند از طریق نرم افزار به سیگنال های زنگ هشدار داده شود تا از زنگ هشدار از سیستم های خارجی پشتیبانی کند.
IOC4T 200-560-000-214 دارای 32 خروجی جمع کننده باز کاملاً قابل برنامه ریزی است که می تواند به کارتهای رله هوشمند IRC4 و کارتهای رله RLC16 برای گسترش قابلیت های زنگ هشدار وصل شود.
محصول با استفاده از اصل
IOC4T 200-560-000-214 می تواند 4 کانال سیگنال پویا (به عنوان مثال لرزش) و 2 کانال سیگنال های RPM را از طریق کانکتور J1/J2 دریافت کرده و برای پردازش به کارت MPC4 منتقل کند.
سیگنال های پردازش شده توسط MPC4 سیگنال های سنسور خام را از طریق مدار بافر IOC4T خروجی می کنند و برای نظارت خارجی به 4 سیگنال آنالوگ (0-10 ولت/4-20ma) تبدیل می شوند.
بر اساس نتایج پردازش ، MPC4 4 رله محلی IOC4T را از طریق رابط IP یا رله های کارت RLC16/IRC4 از طریق اتوبوس قفسه کنترل می کند تا زنگ هشدارها را ایجاد کند. سیگنال های ورودی DSI (AR/DB/TM) می توانند به صورت پویا به وضعیت زنگ تنظیم شوند.
IOC4T 200-560-000-214 عملکرد پایدار در محیط های صنعتی را از طریق حفاظت و طراحی انزوا از EMI تضمین می کند و برای ساده سازی نگهداری از تعویض گرم پشتیبانی می کند.
پارامتر محصول
IOC4T 200-560-000-214 مشخصات جزئیات در زیر
| دسته |
جزئیات |
| ورودی های سیگنال پویا |
با فیلتر EMI ، مطابق با استاندارد EC |
| ورودی های مرجع سرعت / فاز |
با فیلتر EMI ، مطابق با استانداردهای EC |
| خروجی های آنالوگ (DC) |
4 کانال ، پشتیبانی از ولتاژ 0-10 ولت یا جریان 4-20mA (قابل انتخاب از طریق بلوز برای هر کانال) دقت 1.5 ± 1.5 ٪ ، خطای خطی ≤ 0.5 ± بار خروجی ولتاژ> 100kΩ ، بار خروجی جریان <325Ω |
| خروجی های رله |
4 رله (RL1-RL4) ، مدل PE014005 ، پشتیبانی از 1 مجموعه از NC یا بدون مخاطب (قابل تنظیم کاربر) ولتاژ دارای امتیاز 250VAC ، دارای امتیاز 5AAC جریان حداکثر ظرفیت شکستن 1250VA (بدون محافظت از تماس) در Rack Slimline Rack (منبع تغذیه DC) ، حداکثر ولتاژ سوئیچینگ 70VDC/33VAC (RMS) است |
| خروجی های جمع کننده باز |
32 کانال ، قابل اتصال به کارتهای RLC16/IRC4 از طریق اتوبوس OC یا اتوبوس خام قفسه VM600 |
| دمای عملیاتی |
25 تا 65 درجه سانتیگراد (13 تا 149 درجه فارنهایت) |
| دمای ذخیره سازی |
- 40 تا 85 درجه سانتیگراد (40 تا 185 درجه فارنهایت) |
| رطوبت |
عملیاتی: 0 تا 90 ٪ غیر کنترل کننده ذخیره سازی: 0 تا 95 ٪ غیر مجلل |
| ارتعاش |
مطابق با IEC 60255-21-1 (کلاس 2) |
