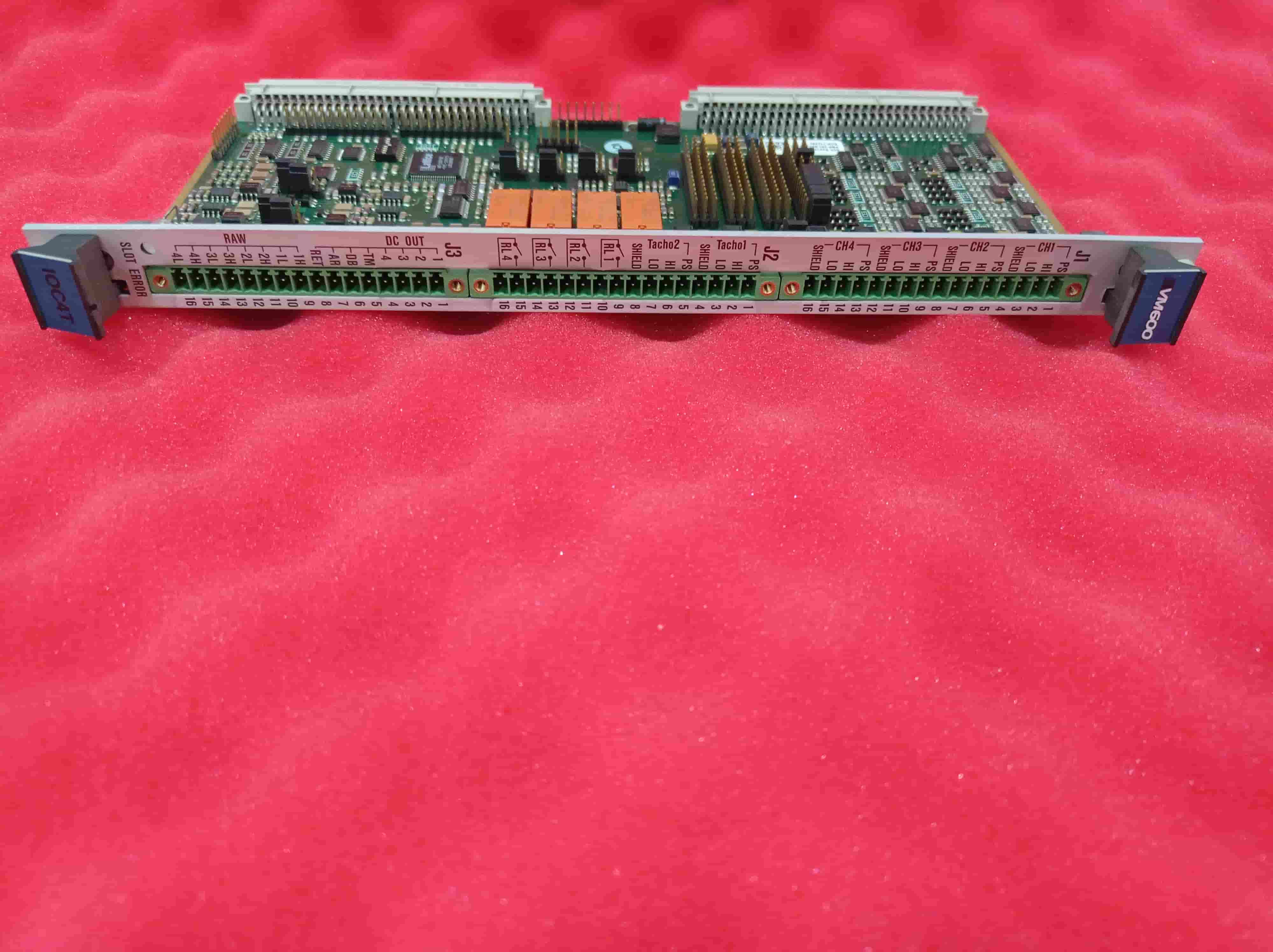

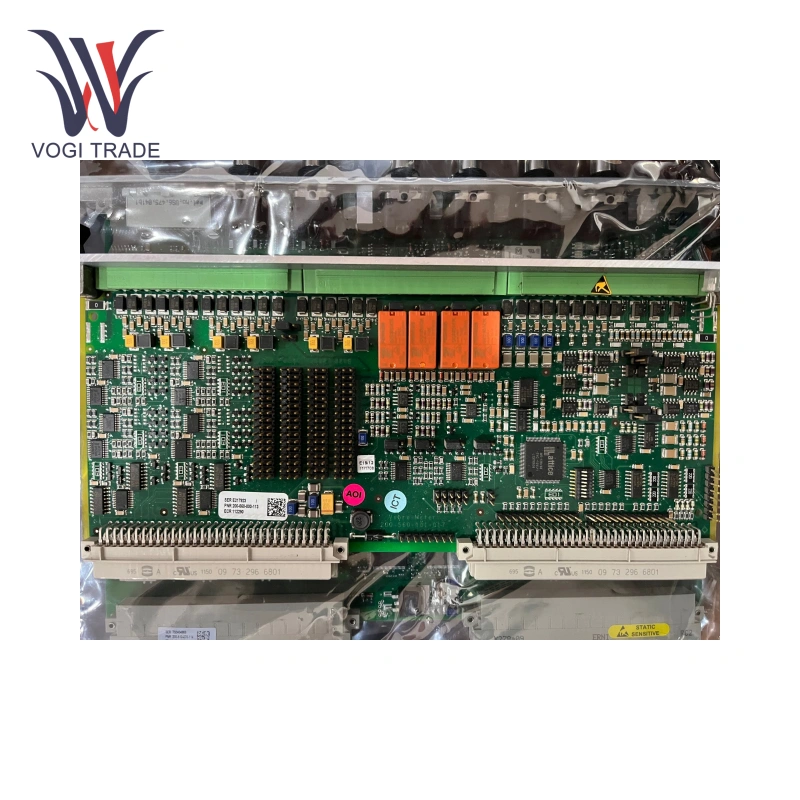

ICC4T 200-560-000-130

ICC4T 200-560-000-130

پارامترهای فنی

پیکربندی ارتباطات و رابط

پروتکل ارتباطات: IOC4T 200-560-000-113 از Profinet ، اترنت ، Modbus RTU/TCP و سایر پروتکل ها پشتیبانی می کند و می تواند در DCS ، سیستم های PLC و سیستم عامل های رایانه ای میزبان ادغام شود.

رابط I/O محلی: کانال های ورودی/خروجی محلی را فراهم می کند ، می تواند به طور مستقیم سنسورها (مانند پروب های جریان ادی ، شتاب سنج) و محرک ها (مانند رله ها ، دریچه های سولنوئید) را متصل کند و از گسترش کارتهای داخلی برای افزایش ظرفیت رابط پشتیبانی می کند.

انعطاف پذیری برنامه نویسی: IOC4T 200-560-000-113 از برنامه نویسی منطق زبان یا نردبان پشتیبانی می کند ، کاربران می توانند منطق و عملکردهای کنترل را سفارشی کنند ، مناسب برای نیازهای اتوماسیون پیچیده.

خصوصیات عملکرد

عملکرد نظارت بر زمان واقعی: قابلیت های نظارت بر وضعیت یکپارچه ، می تواند پارامترهای مکانیکی مانند لرزش ، جابجایی ، سرعت و غیره را در زمان واقعی جمع آوری کند و باعث ایجاد زنگ هشدار یا خاموش شدن شود.

خروجی سیگنال: از خروجی آنالوگ 4 ~ 20mA و سیگنال سوئیچ ، سازگار با رابط سیگنال استاندارد صنعتی پشتیبانی می کند.

افزونگی و قابلیت اطمینان: منبع تغذیه ماژول از طراحی اضافی (مانند ماژول منبع تغذیه RPS6U) پشتیبانی می کند و در صورت عدم موفقیت یک منبع تغذیه واحد ، با زمان تعویض 5ms به طور خودکار تغییر می کند.

سازگاری با محیط زیست: این استانداردهای حفاظت صنعتی را رعایت کرده و با محیط های سخت مانند دمای بالا و لرزش سازگار است. دارای مدارهای ولتاژ و حفاظت از اتصال کوتاه برای جلوگیری از نقص عملکرد ناشی از خرابی سنسور یا خط است.

Iتطبیق محصول مرتبط:

اجزای سیستم اصلی:

VM600 Series Rack: باید در قاب VM600 (مانند ABE040 204-040-100-013) به عنوان ماژول I/O از سیستم TSI (نظارت بر ایمنی توربین) نصب شود.

ماژول نظارت و محافظت (MPC4): با IOC4T کار می کند و مسئول تجزیه و تحلیل زمان واقعی پارامترهای مکانیکی و ایجاد منطق محافظت است.

ماژول منبع تغذیه (RPS6U): این پشتیبانی از انرژی اضافی را فراهم می کند تا اطمینان حاصل شود که سیستم در صورت خرابی برق همچنان به کار خود ادامه می دهد.

سنسورها و محرک ها

سنسورهای فعلی Eddy (مانند سری TQ402): برای اندازه گیری جابجایی شافت ، لرزش و سایر پارامترها ، که از طریق پیش تقویت کننده (IQS 450) به IOC4T متصل شده اند ، استفاده می شود.

شتاب سنج و پروب های جابجایی (مانند CE680 ، AE119): لرزش تحمل یا گسترش مطلق را کنترل کنید و داده ها را از طریق IOC4T به سیستم کنترل منتقل کنید.

ماژول رله (RLC16): خروجی سیگنال سوئیچ را توسط IOC4T دریافت می کند و تجهیزات را شروع می کند ، متوقف می شود یا اقدام به زنگ می زند.

میزبان رایانه و نرم افزار

نرم افزار پیکربندی (مانند MPS1): برای پیکربندی پارامتر ماژول ، برنامه نویسی منطقی و تجسم داده ها ، پشتیبانی از تجزیه و تحلیل روند تاریخی و تشخیص گسل استفاده می شود.

تجهیزات شبکه صنعتی: از طریق سوئیچ اترنت یا ماژول دروازه (مانند جفت کارت CPUM/IOCN) به سیستم DCS یا SCADA متصل شده است.

سناریوهای کاربردی

نظارت بر تجهیزات کلیدی در صنعت برق

محافظت از واحد توربین بخار: نظارت بر زمان واقعی لرزش ، جابجایی محوری ، اختلاف انبساط و سایر پارامترهای توربین های بخار و واحدهای پمپ خوراک ، باعث خاموش شدن در هم تنیده شده برای جلوگیری از آسیب مکانیکی (مانند تجزیه و تحلیل تصادفات نیروگاه ذکر شده در صفحه وب 5).

نظارت بر وضعیت ژنراتور: اندازه گیری سرعت یکپارچه (5000 ~ 5000 در دقیقه) و دستیابی به سیگنال فاز کلیدی برای محافظت از بیش از حد و ارزیابی سلامت تجهیزات.

کنترل اتوماسیون صنعتی

تجهیزات خط تولید خط تولید: در زمینه های صنعت شیمیایی ، متالورژی و غیره ، شروع و توقف هماهنگ تجهیزات خط تولید توسط سیگنال های I/O برای اطمینان از عملکرد ایمن کنترل می شود.

ادغام داده ها و تعمیر و نگهداری از راه دور: داده ها را از طریق پروتکل TCP MODBUS TCP در بستر ابر بارگذاری کنید تا از تشخیص و نگهداری گسل از راه دور پشتیبانی کند.

نگهداری پیش بینی کننده وضعیت مکانیکی

تحمل و نظارت بر گیربکس: همراه با تجزیه و تحلیل طیف لرزش ، پیش بینی روند سایش تجهیزات و بهینه سازی چرخه نگهداری.

مدیریت سلامت تجهیزات انرژی: برای کاهش خرابی بدون برنامه ریزی ، برای گیربکس برق باد ، واحدهای پمپ آب و غیره اعمال می شود.

قفسه VM600 TSI

قاب ABE040

ماژول قدرت RPS6U (پیکربندی اضافی)

ماژول نظارت و محافظت MPC4 MPC4

ioc4t 200-560-000-113 (ماژول I / O)

ماژول رله RLC16

↓

شبکه سنسور: پروب جریان ادی ، شتاب سنج ، سنسور جابجایی

↓

سیستم رایانه بالایی: نرم افزار پیکربندی (MPS1) + پلت فرم SCADA/MES.
