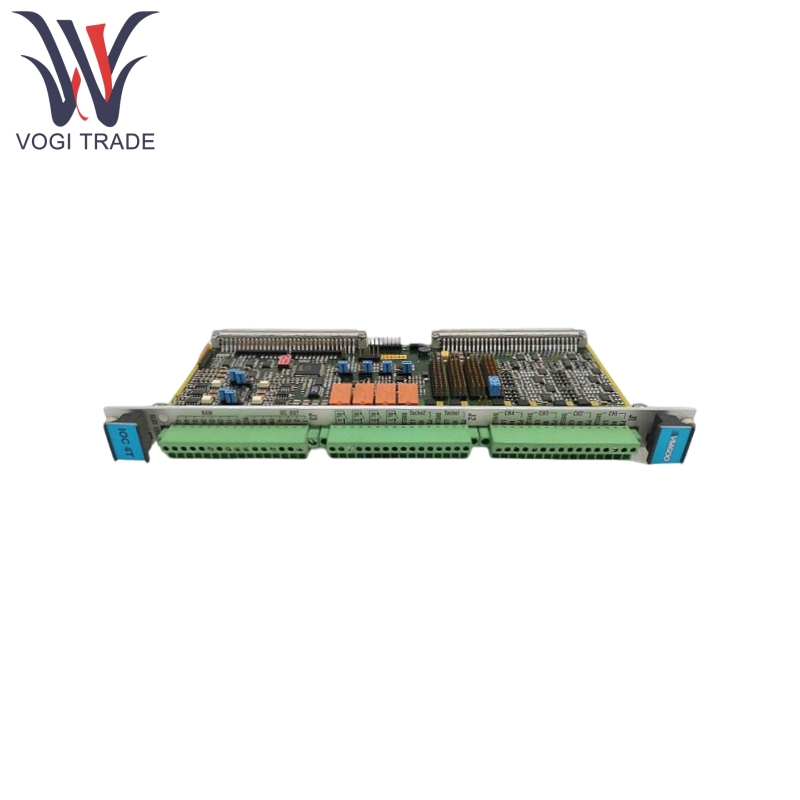

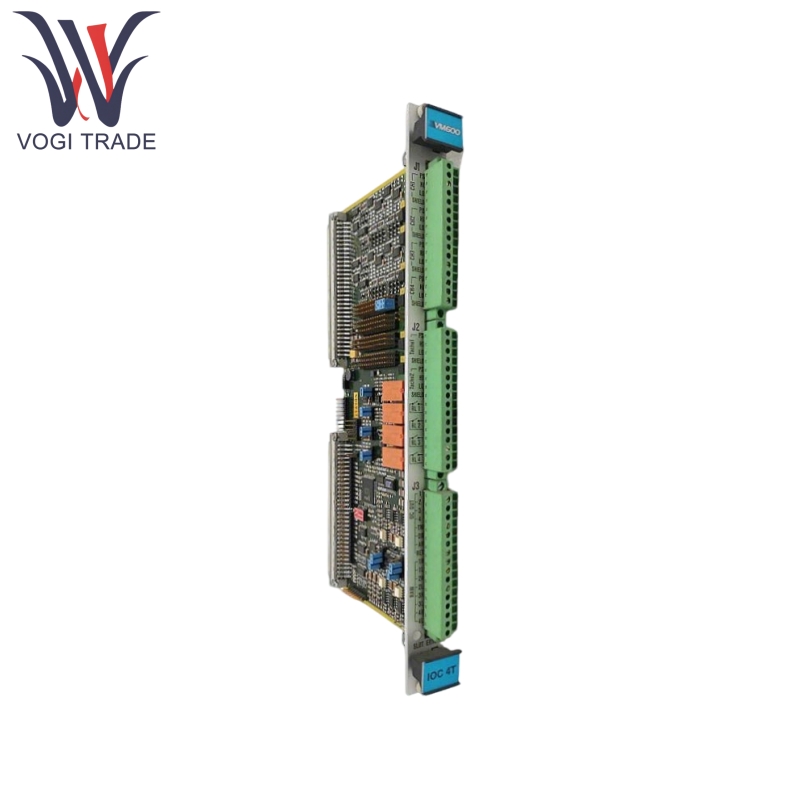

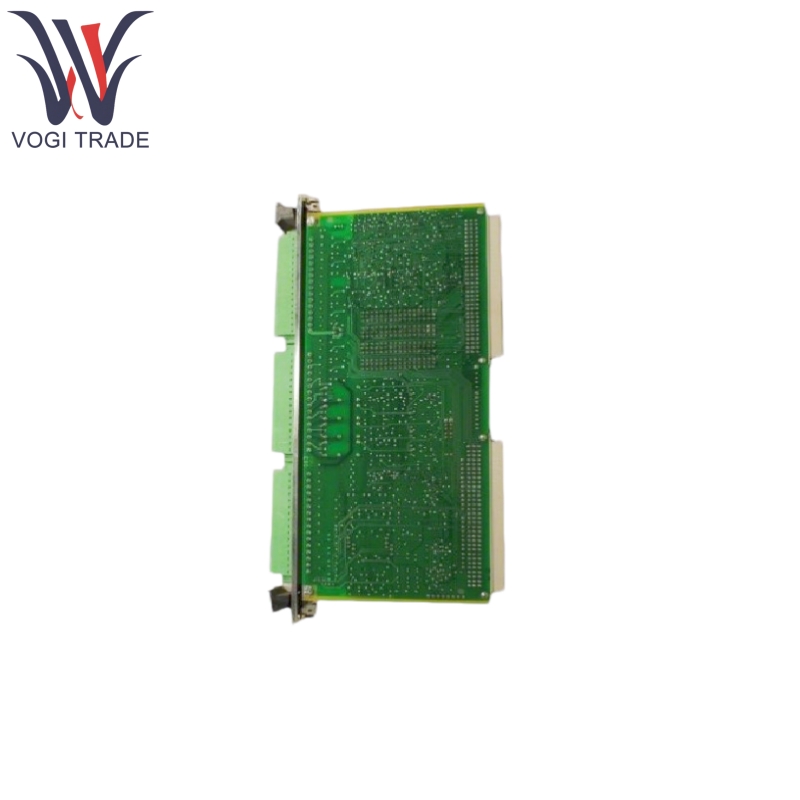

IC4T 200-560-000-111

مشخصات محصول

1. هر کارت IOC4T 200-560-000-111 با کارت MPC4 مربوطه همراه است و مستقیماً در پشت آن در قفسه VM600 (ABE04X یا ABE056) نصب شده است. و LOC4T در حالت برده فعالیت می کند و با استفاده از یک رابط صنعت (IP) با MPC4 ، از طریق اتصال P2 ارتباط برقرار می کند.

2. پانل جلوی LOC4T 200-560-000-111 (عقب VM600Rack) حاوی اتصالات نوار ترمینال برای سیم کشی به کابل های انتقال دهنده از زنجیره های اندازه گیری (سنسورها و /یا تهویه های سیگنال) است. اتصالات پیچ ترمینال نیز برای وارد کردن تمام سیگنال ها از همه سیگنال ها به هر سیستم کنترل خارجی استفاده می شود.

3. کارت IOC4T 200-560-000-111 از تمام ورودی ها و خروجی ها در برابر تداخل الکترومغناطیسی (EMI) و افزایش سیگنال محافظت می کند و همچنین مطابق با استانداردهای سازگاری الکترومغناطیسی (EMC) است.

4. IOC4T 200-560-000-111 سیگنال های پویا (لرزش) و سرعت را از سنسورها به MPC4 متصل می کند. این سیگنال ها ، پس از پردازش ، به IOC4T منتقل می شوند و روی نوار ترمینال در صفحه جلوی آن (عقب VM600) در دسترس قرار می گیرند. برای سیگنال های پویا ، چهار مبدل دیجیتالی به آنالوگ (DAC) خروجی سیگنال کالیبره شده را در محدوده 0 تا 10 ولت ارائه می دهند. علاوه بر این ، چهار مبدل ولتاژ به جریان هیئت مدیره اجازه می دهند تا سیگنال ها به عنوان خروجی های فعلی در محدوده 4 تا 20 میلی آمپر (Jumper Selectable) ارائه شوند.

5. IOC4T 200-560-000-111 شامل چهار رله محلی است که می تواند به هر سیگنال هشدار خاص تحت کنترل نرم افزار نسبت داده شود. به عنوان مثال ، این موارد ممکن است برای سیگنال یک گسل MPC4 یا مشکلی که توسط یک زنگ هشدار مشترک (سنسور خوب ، زنگ هشدار و خطر) در یک برنامه معمولی تشخیص داده می شود ، استفاده شود.

پارامترهای محصول

خروجی های آنالوگ (DC):

تعداد خروجی: 4 در هر کارت IOC4T (یک کانال سیگنال دینامیکی MPC4)

دامنه سیگنال: خروجی فعلی (4 تا 20 میلی آمپر) یا خروجی ولتاژ (0 تا 10 ولت) ، که به طور جداگانه توسط یک بلوز در IOC4T برای هر خروجی قابل انتخاب است (توجه داشته باشید: برای خروجی های جریان ، خروجی آنالوگ در واقع در محدوده 2 تا 23 MA ، متناسب با سیگنال ورودی هدایت می شود.)

دقت: 0.5 ≤.

خطای خطی: 0.5 ≤ ust

بار قابل قبول در خروجی:> 100 kΩ برای خروجی ولتاژ و <325 Ω برای خروجی جریان

ویژگی های رله:

نام های رله: RL1 به RL4

نوع: PE014005

ترتیب تماس: 1 x nc یا 1 x هیچ مخاطب در هر رله (قابل تنظیم کاربر). مخاطبین انتخاب شده در J2 موجود هستند

ولتاژ دارای امتیاز اسمی: 250 VAC

جریان اسمی جریان: 5 AAC

حداکثر ظرفیت شکستن (بدون محافظت از تماس): 1250 VA

کار / انتشار / زمان گزاف گویی: به طور معمول 8 / 8/6 ms

ولتاژ تست مقاومت دی الکتریک:

بین مخاطبین باز: 1000 VAC

بین تماس و سیم پیچ: 4000 VAC

منبع تغذیه کارت (ورودی):

منبع تغذیه: منبع تغذیه قفسه VM600

ولتاژهای تأمین: +5 VDC و 12 VDC.

مصرف از +5 VDC عرضه: 1.5 W

مصرف از 12 ± VDC عرضه: 0.7 W ، به علاوه 0.25 W اضافی در هر خروجی جریان مورد استفاده
