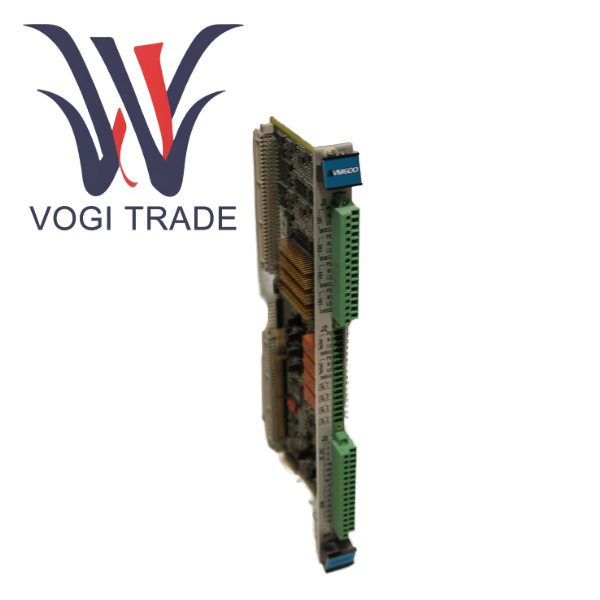

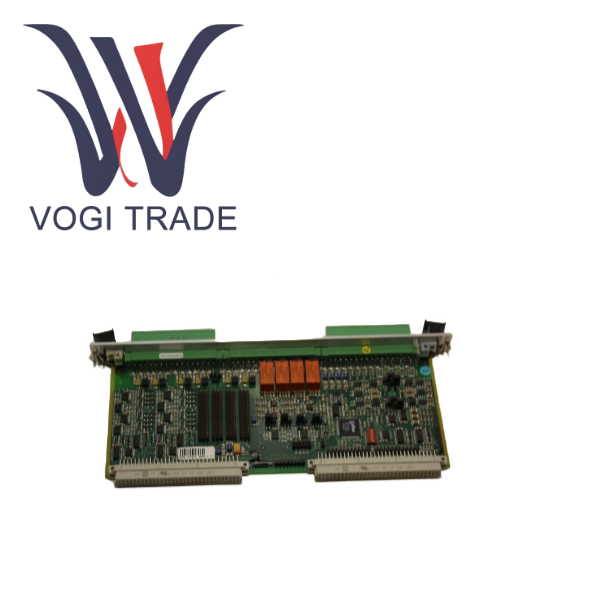

IOC4T 200-560-000-061

Dمقایسۀ مزایا و معایب

مزایا

انعطاف پذیری و سازگاری

منطق اصلی توابع تعریف شده توسط نرم افزار، مانند عملکرد رله ها، آستانه های هشدار و تنظیمات فیلتر، کاملاً توسط نرم افزار VM600 MPSx تعریف شده است. این بدان معناست که کارت سخت افزاری یکسان را می توان از طریق نرم افزار پیکربندی کرد تا با ماشین های مختلف، استراتژی های نظارتی مختلف سازگار شود و حتی پس از اصلاحات دستگاه، بدون نیاز به تعویض سخت افزار، تحت ارتقاء عملکردی قرار گیرد.

جامپرهای سخت افزاری یک شبکه ایمنی هستند. برای انواع خروجی آنالوگ کلیدی، جامپرهای فیزیکی به عنوان یک گزینه ارائه شده است. این یک لایه حفاظتی اضافی را برای مواردی که الزامات بسیار بالایی برای امنیت پیکربندی نرم افزار وجود دارد، فراهم می کند و تضمین می کند که حتی اگر نرم افزار به اشتباه کار کند، نوع سیگنال خروجی تغییر نخواهد کرد.

طراحی قوی برای محیط های صنعتی خشن

حفاظت EMC/EMI: 200-560-000-061. تمام کانال های ورودی و خروجی مجهز به فیلترهای داخلی هستند که با استانداردهای EC مطابقت دارند و به طور موثر در برابر تداخل الکترومغناطیسی رایج در سایت های صنعتی مقاومت می کنند و از خلوص سیگنال اطمینان می یابند.

پوشش منسجم اختیاری در دسترس است. برای محیط‌هایی با رطوبت بالا، گرد و غبار زیاد یا گازهای خورنده، IOC4T می‌تواند نسخه‌ای با روکش منسجم سفارش دهد که حفاظت فیزیکی و شیمیایی بیشتری را برای برد مدار فراهم می‌کند و عمر مفید آن را به میزان قابل توجهی افزایش می‌دهد.

نقطه ضعف

محدودیت های ذاتی نسخه استاندارد در زمینه ایمنی عملکردی

اگرچه نسخه استاندارد IOC4T از برنامه های SIL 1 پشتیبانی می کند، مدارهای داخلی آن از نظر فیزیکی ایزوله نیستند. در مدارهای ایمنی حیاتی که نیاز به گواهینامه SIL 2 یا SIL 3 دارند، نمی تواند الزامات یک لایه محافظ مستقل را برآورده کند. در این مرحله، کاربران چاره ای جز خرید نسخه «مدار جدا» که چندین برابر گران است، ندارند. این امر باعث شده است که نسخه استاندارد رقابت خود را در بازار امنیت بالا از دست بدهد.

در نسخه استاندارد، همه کانال ها از یک منبع تغذیه و صفحه زمین مشترک استفاده می کنند. از نظر تئوری، یک خطای الکتریکی جدی ممکن است به طور همزمان چندین کانال را تحت تأثیر قرار دهد و منجر به شکست دسته جمعی عملکردهای حفاظتی شود. نسخه "مدار جدا" خطر خرابی علل شایع را از طریق جداسازی فیزیکی به حداقل می رساند.

محدودیت های بهره برداری و نگهداری و تشخیص

قابلیت محدود خود تشخیصی در این واقعیت منعکس شده است که IOC4T 200-560-000-061 عمدتاً برای گزارش وضعیت به MPC4 متکی است. اگر خود کارت دچار نقص سخت افزاری شود، قابلیت خود تشخیصی آن نسبتاً محدود است. ممکن است برای یافتن عیب نیاز به تست خارجی یا روش‌های جایگزین داشته باشد که میانگین زمان تعمیر را افزایش می‌دهد.

اگرچه از "پریز و جدا کردن پریز هنگام روشن بودن" پشتیبانی می کند، اما در عملکرد واقعی، همچنان خطر وصل و جدا کردن کارت ورودی/خروجی که سیگنال های حفاظتی حیاتی را در هنگام روشن بودن دارد، وجود دارد. عملکرد نامناسب ممکن است در یک لحظه تداخل ایجاد کند و باعث شود MPC4 قضاوت اشتباهی داشته باشد و حتی باعث خرابی غیر ضروری شود. بنابراین، مقررات بهره برداری و نگهداری بسیاری از کارخانه ها، درج و حذف چنین کارت هایی را در حین کار ممنوع کرده است.

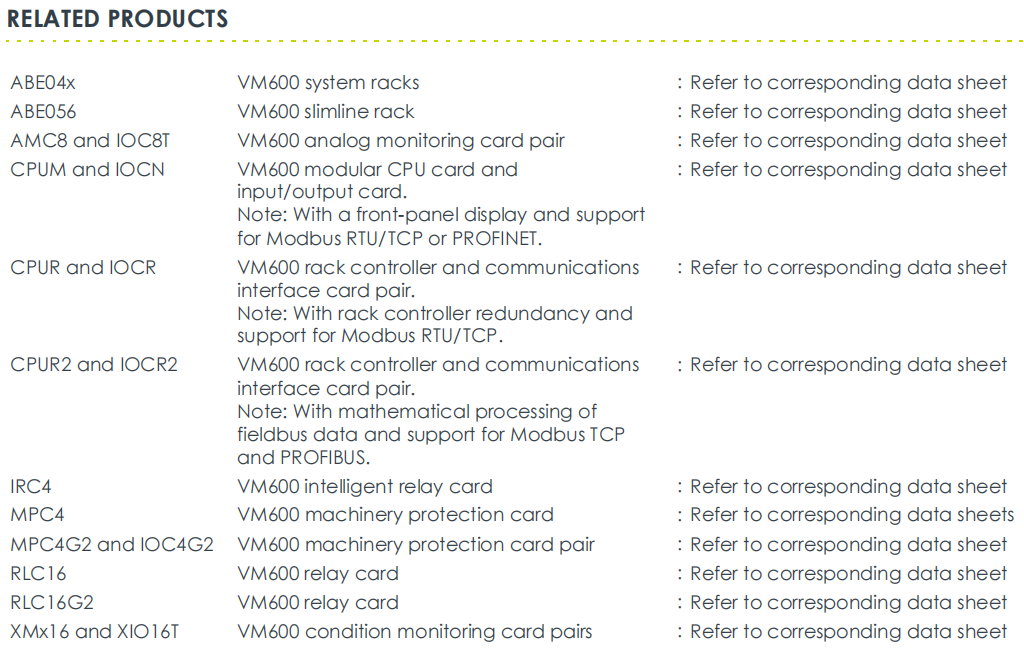

توصیه های محصول مرتبط

برای ساخت یک واحد کاری کامل در اطراف IOC4T 200-560-000-061، محصولات کلیدی زیر مورد نیاز است:

کارت جفت شدن هسته

برای اطمینان از تطابق امپدانس خروجی 50Ω با IOC4T و دستیابی به انطباق کامل با RoHS، توصیه می شود نسخه سخت افزاری بعدی کارت پردازش اصلی MPC4 را انتخاب کنید.

پلت فرم سیستم و منبع تغذیه

رک VM600 ABE04x اسلات های نصب فیزیکی و ارتباط با هواپیما را فراهم می کند.

منبع تغذیه رک RPS6U نیروی کار را برای کل رک فراهم می کند.

ارتباطات و مدیریت

در صورت نیاز به پیکربندی از راه دور و دسترسی به داده ها از طریق اترنت، کنترلر رک CPU4 باید به این کارت مجهز باشد.

نرم افزار VM600 Manager برای پیکربندی، کالیبراسیون، نظارت و تجزیه و تحلیل داده های جفت کارت استفاده می شود.

سنسورها و کابل های جلویی

سنسور پروب جریان گردابی TQ402/TQ412 و پیش تقویت کننده 8 میلی متری 3300 XL. پروب سرعت سنج مغناطیسی MPU.

کابل توسعه یافته RG178/RG179 کابل کواکسیال.
