IOC4T 200-560-000-013

بررسی اجمالی محصول

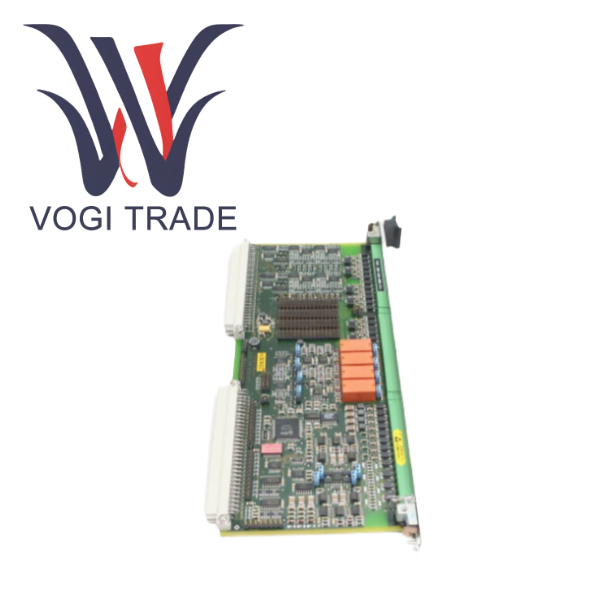

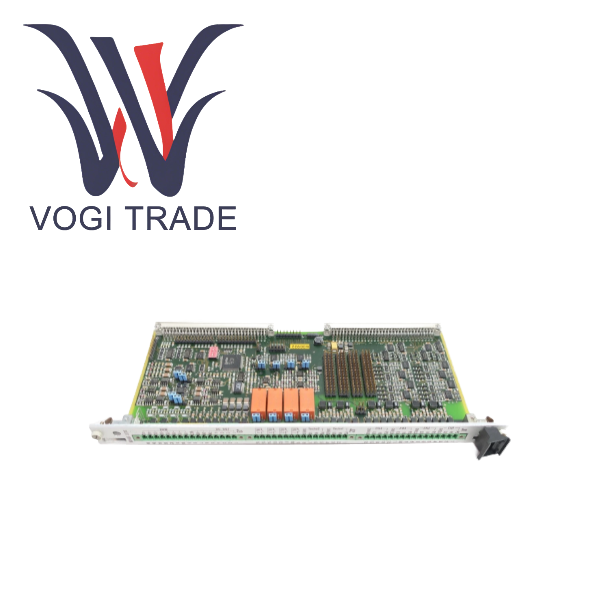

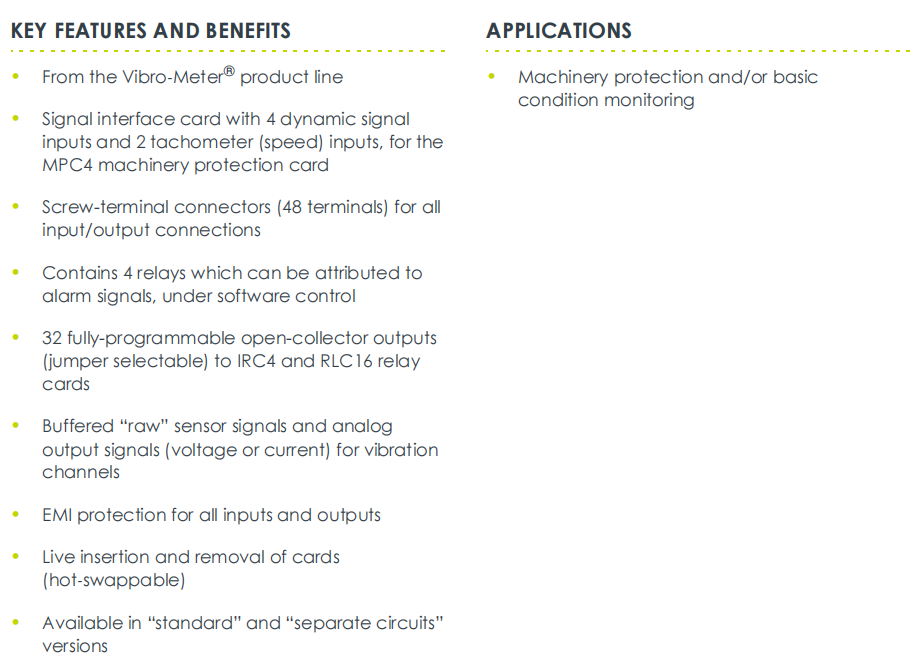

IOC4T یک کارت رابط ورودی/خروجی ارتفاع 6U است که توسط Megite Sensing Systems برای مانیتورینگ وضعیت و پلت فرم سیستم حفاظت مکانیکی VM600 طراحی شده است. 200-560-000-013 یک دستگاه مستقل نیست، اما باید با MPC4 جفت شود تا یک "جفت کارت MPC4/IOC4T" کامل ایجاد شود. در این معماری، MPC4 مسئول اکتساب داده با سرعت بالا، تجزیه و تحلیل سیگنال و عملیات منطقی حفاظت است، در حالی که IOC4T به عنوان پلی بین "دنیای فیزیکی" و "دنیای دیجیتال" عمل می کند.

شماره سفارش PNR  200-560-000-013

نوع کارت                نسخه استاندارد

مشخصات و پارامترهای محصول

نوع محصول               کارت ورودی/خروجی VM600 IOC4T

شماره سفارش PNR      200-560-000-013

کارت اصلی مطابق      MPC4

نوع نسخه                نسخه استاندارد

تولید سخت افزار   نسخه اولیه

ابعاد فیزیکی    ارتفاع 262 میلی متر، عرض 20 میلی متر، عمق 125 میلی متر

وزن                       تقریباً 0.25 کیلوگرم

حالت منبع تغذیه    +5VDC و ±12VDC توسط رک‌پلین VM600 ارائه می‌شود

مصرف برق معمولی

+5VDC                      1.5W

±12VDC  ​​                  0.95W

رابط خارجی

J1                            ورودی سیگنال پویا 4 کاناله

J2                            ورودی سرعت/فاز ۲ کانال + خروجی تماس رله ۴ کاناله

J3                            خروجی آنالوگ DC 4 کانال + ورودی کنترل دیجیتال 3 کانال + خروجی سیگنال اصلی بافر 4 کانال

کانال ورودی

سیگنال پویا                    4 کانال، محدوده -10 تا 0 VDC

سیگنال سرعت چرخشی         ۲ کانال، پشتیبانی از موج سینوسی یا موج مربعی

سیگنال دیجیتال DSI                  3 کانال

کانال خروجی

رله                                  4 کانال، SPDT، کاربر می تواند به طور معمول باز/معمولا بسته را پیکربندی کند

خروجی آنالوگ                      4 کانال، با گزینه‌های 0-20 میلی آمپر یا 4-20 میلی آمپر

بافر کردن 4 کانال سیگنال اصلی، خروجی ولتاژ امپدانس بالا

نشانگر وضعیت                  LED خطای اسلات

روش پیکربندی           پیکربندی نرم‌افزار از طریق نرم‌افزار VM600 MPSx انجام می‌شود. برخی از عملکردها از تنظیمات جامپر سخت افزاری پشتیبانی می کنند

انطباق و صدور گواهینامه

غیر منطبق با rohs

مطابق با استاندارد ارتعاش IEC 60255-21-1 کلاس 2 است

از برنامه های کاربردی ایمنی IEC 61508 SIL 1 پشتیبانی می کند
