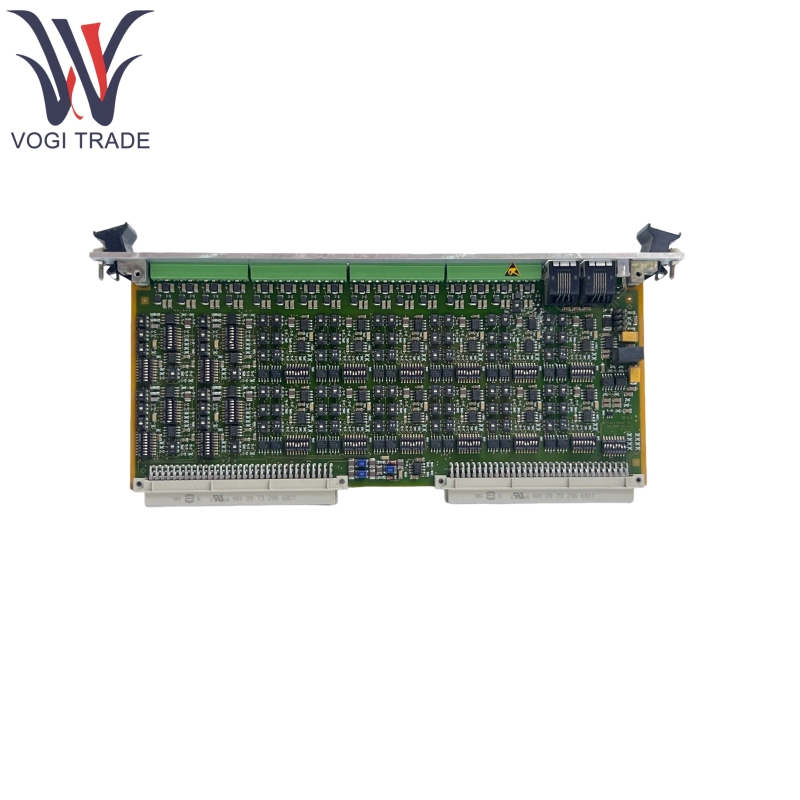

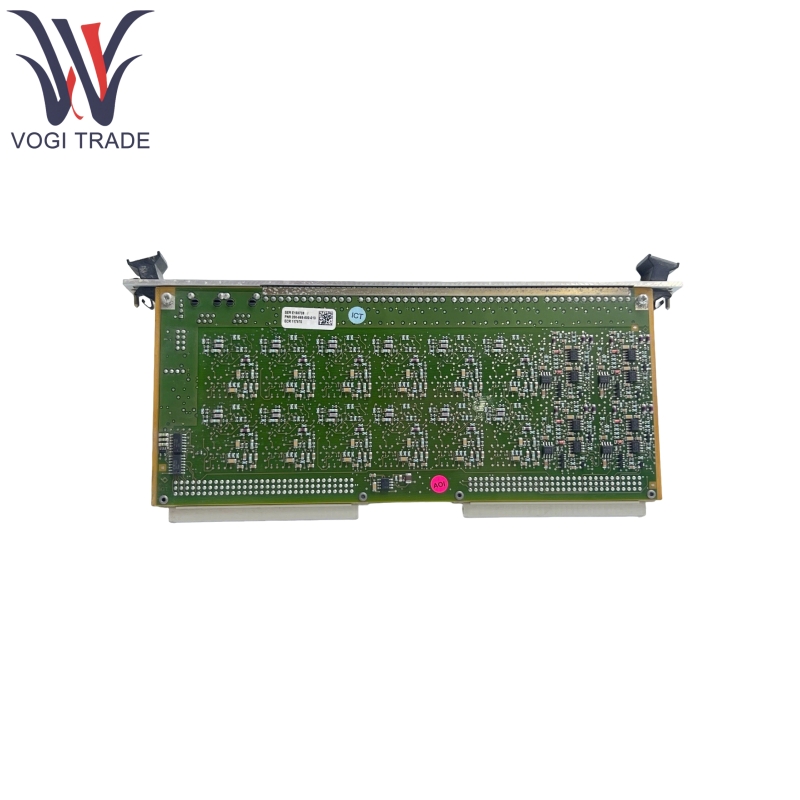

IOC16T 200-565-000-012

ویژگی های محصول

کارت رابط 16 کانال و پیچ 48 ترمینال اتصالات نوار برای سری VM600 CMC 16 (کارت نظارت بر وضعیت)

توابع کانال را می توان از طریق سوئیچ های DIL انتخاب کرد

محافظت از EML را تضمین می کند و تهویه سیگنال را فراهم می کند

4 کانال اول را می توان به عنوان تاچو یا پویا (یعنی لرزش) انتخاب کرد و 12 مورد آخر را می توان به عنوان پویا یا فرآیند انتخاب کرد

ورودی ها را می توان از طریق اتوبوس خام VM600 و اتوبوس تاچو هدایت کرد

گزینه ارتباطی سریال RS-485 جدا شده روی صفحه ، و درج زنده یا حذف کارت

مشخصات محصول

1. IOC16T 200-565-000-012 هر IOC16T با CMC 16 خاص همراه است و مستقیماً در پشت آن در قفسه نصب شده است و حاوی یک نوار ترمینال برای اتصال کابل های انتقال دهنده از مبدل ها و تهویه ها است. با این حال ، اگر این سیگنال ها از طریق خطوط "اتوبوس خام" و "اتوبوس Tacho" از طریق هواپیمای پشتی VM600 در دسترس باشند ، این موارد را می توان مستقیماً بدون نیاز به سیم کشی اضافی انتخاب کرد

کارت IOC16T 200-565-000-012 کارت از تمام ورودی ها در برابر تداخل الکترومغناطیسی (EML) و افزایش سیگنال محافظت می کند و همچنین مطابق با استانداردهای EMC (سازگاری الکترومغناطیسی) است. ورودی های Tacho ، سیگنال های شتاب سنج ، Velocimeters و پروب های مجاورت یا هر سیگنال پویا یا شبه استاتیک توسط گردش اختصاصی که وظایفی مانند تنظیم سطح شکل دادن به پالس و انتخاب AC/DC را انجام می دهد ، شرط می شوند.

3. IOC16T 200-565-000-012 ، میکرو سوئیچ ها (DILS) برای تسهیل انتخاب تهویه مطبوع و روش دسترسی (یعنی پایانه های یا صفحه نمایش) ارائه شده است. IOC16T همچنین جداسازی از گیاه را فراهم می کند و از طریق ورودی ورودی به CMC 16 تضمین می کند.

4. IOC16T 200-565-000-012 ، دو روش ارتباطی پشتیبانی می شود. اتصال Vmebus به یک ماژول CPU M در شکاف 0 از قفسه VM600 و لینک اترنت متعاقب آن یا اتصال سریال چند قطره ای جدا شده مستقیم RS-485 از طریق اتصالات RJ ارائه شده در IOC16T.

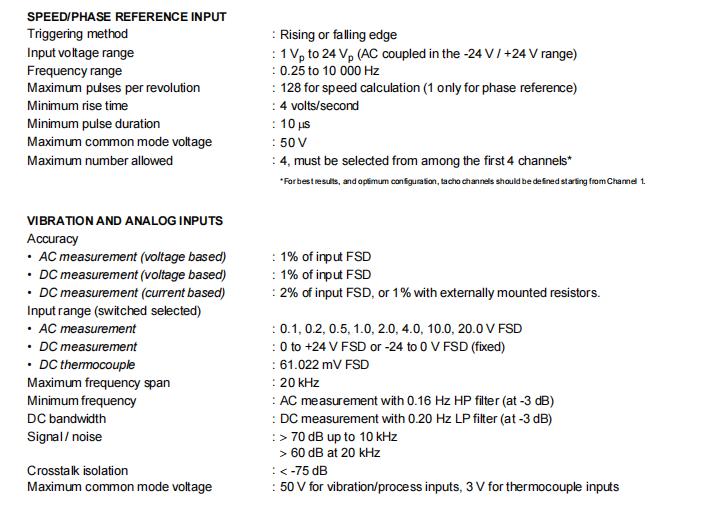

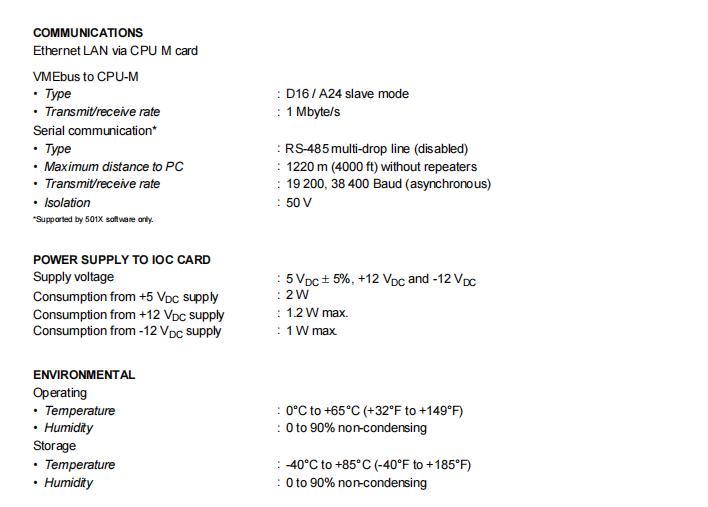

پارامترهای محصول
