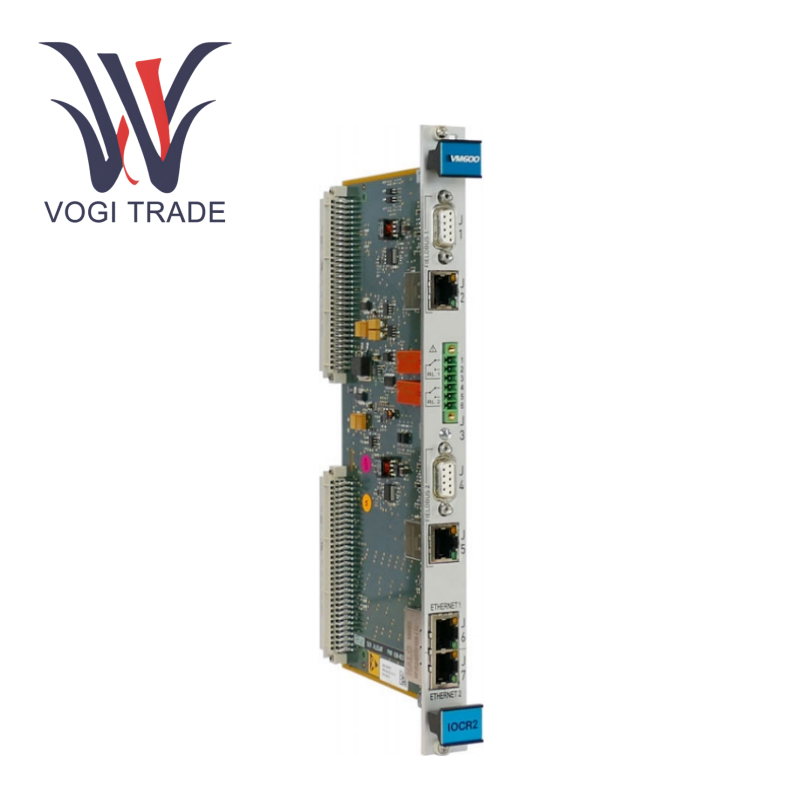

IOC-R2 620-022-000-112

پارامترهای اصلی

اترنت سیستم: فاصله انتقال 2 × 10/100/1000Base-TX 100 متر

FieldBus: 2 × RS-485 + 2 × 10/100Base-TX

خروجی رله: تماس SPDT 2 × (5A/240VAC ، زندگی مکانیکی 15 میلیون بار)

سطح جداسازی: پورت اترنت 1500V RMS ، پورت سریال 700V RMS

سازگاری محیطی - دمای عملیاتی: 65 ~ 0 (45 ≤ در بار 5A)

دمای ذخیره: 85 ~ -20

رطوبت: 90 ~ 90 ٪ RH

مصرف و صدور گواهینامه - مصرف انرژی معمولی: 6W (جفت شدن CPUR2/IOCR2)

صدور گواهینامه: EN 61000-6-2/4 + EN 61010-1 + ROHS

توابع اصلی

1. دروازه چند پروتکل

همزمان از پروتکل های Modbus TCP و Profibus DP پشتیبانی می کند و می تواند به صورت موازی به سیستم های DCS/PLC وصل شود. ظرفیت پردازش داده ها: 131،072 ثبت نام + 131،072 سیم پیچ (Modbus) ، 244 کانال بایت × 2 (Profibus)

2. معماری زائد

دوتایی اترنت + رابط های دوتایی FieldBus ، پشتیبانی از تعویض خودکار لینک

جداسازی شبکه سیستم: بخش زیر شبکه مستقل امنیت ارتباطات را تضمین می کند

3. عملیات و نگهداری هوشمندانه

طراحی قابل جابجایی داغ: از جایگزینی آنلاین کارتهای محافظت (MPC4) و پیکربندی بارگیری خودکار پشتیبانی می کند

ورود به سیستم تشخیصی: وضعیت سلامتی کارت را در زمان واقعی از طریق نرم افزار Vibrosight® بدست آورید

مزایای تمایز

1. محافظت از درجه صنعتی

طراحی رابط کاملاً جدا شده (1500 ولت/700 ولت) از طریق صدور گواهینامه EN 61326-3-1 EMC ، به طور موثری در برابر تداخل الکترومغناطیسی در محل مقاومت می کند

2. نظارت بصری

پانل جلوی مجهز به 8 گروه چراغ وضعیت LED (از جمله نشانه های دوگانه Link/Act) است که بازخورد در زمان واقعی در مورد لینک ارتباطی و وضعیت عملکرد کارت را ارائه می دهد

3. گسترش انعطاف پذیر

رابط رله J3 از نقشه برداری سفارشی متغیرهای Modbus پشتیبانی می کند و می تواند از راه دور سیگنال های زنگ خطر سیستم را منتقل کند

سناریوهای برنامه معمولی

محافظت از ماشین آلات چرخان بزرگ

در سیستم نظارت بر توربین گازی ، IOC-R2 620-022-000-112 به عنوان قطب ارتباطی برای انتقال داده های کارت حفاظت از ارتعاش MPC4 به DC در زمان واقعی برای ایجاد کنترل در هم تنیده استفاده می شود.

ارتقاء دیجیتال کارخانه

داده های وضعیت گروه کمپرسور را از طریق ProfiBus DP به سیستم PLC وصل کنید تا یک بستر تعمیر و نگهداری پیش بینی ایجاد کنید
