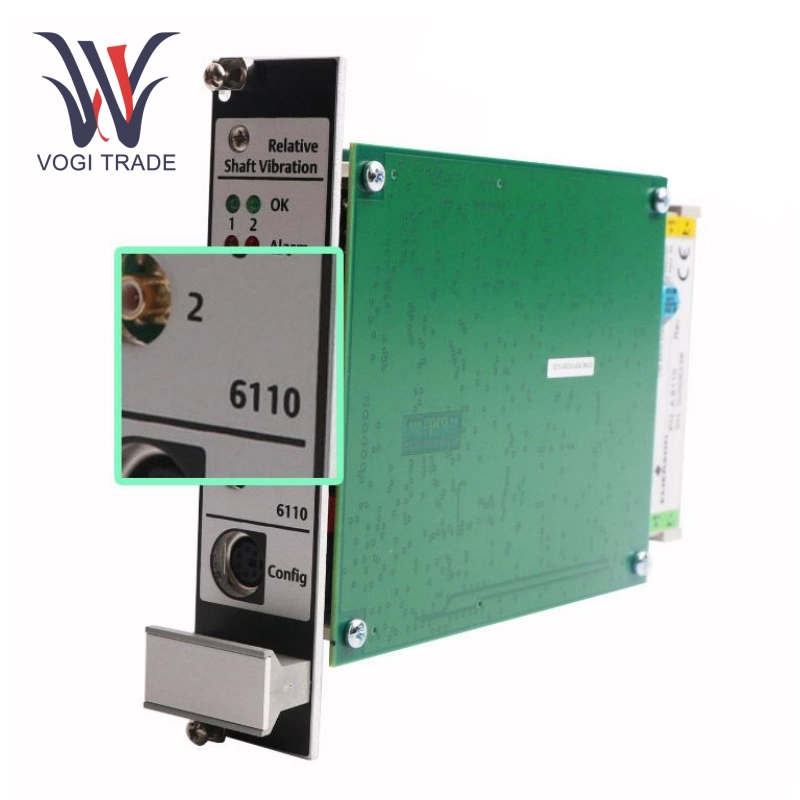

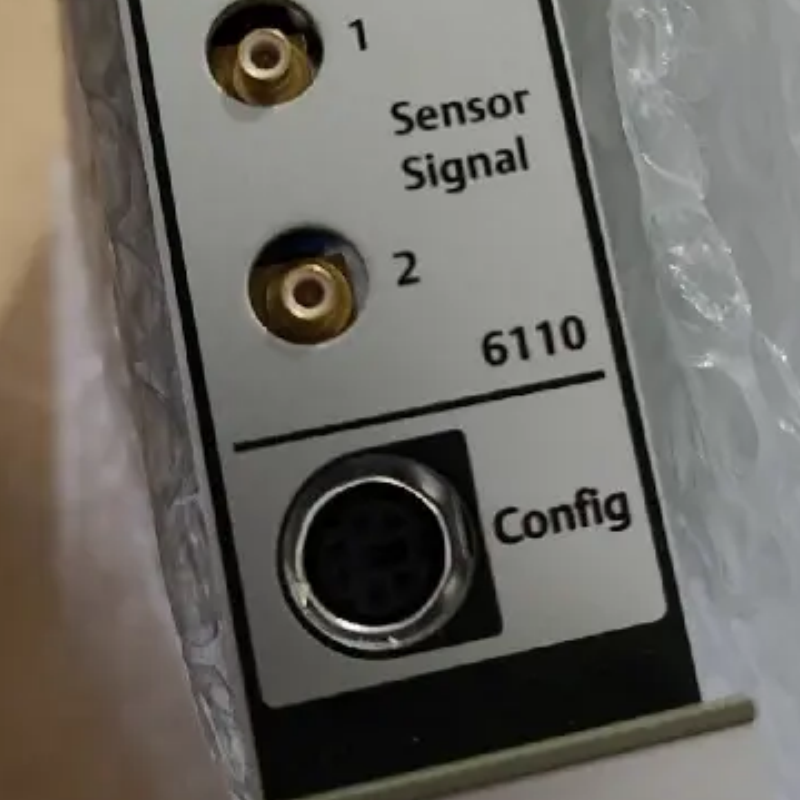

Emerson A6110

عملکرد اصلی Emerson A6110 نظارت بر لرزش شافت در زمان واقعی از طریق فناوری اندازه گیری غیر تماس ، ارائه هشدار گسل اولیه و محافظت از تجهیزات است.

پارامترهای فنی

نوع سنسور: سنسور جابجایی جریان ادی (مانند سری PR642) ، اندازه گیری غیر تماس با موقعیت شافت و لرزش

دامنه ورودی: 0 تا -22 VDC.

دامنه فرکانس: حد پایین 1/5 هرتز ، حد بالایی 50-2000 هرتز (قابل تنظیم)

سیگنال خروجی

سیگنال دیجیتال: در سیستم AMS 6500 ادغام شده است.

خروجی آنالوگ: 0/4-20 میلی آمپر ، 0-10 ولت خروجی متناسب.

دمای کار: -20 درجه سانتیگراد تا +70 درجه سانتیگراد

تعداد کانال ها: کانال های دوتایی ، می توانند همزمان ارتعاش جهت x/y یا حالت ترکیبی را کنترل کنند

ابعاد و منبع تغذیه: اندازه 3U (1 شکاف).

کاربردی جشخصیت

نظارت با دقت بالا: Emerson A6110 با استفاده از سنسور جریان با دقت بالا ، دقت اندازه گیری 2 ± است و از انواع حالت های تجزیه و تحلیل (مانند اوج تا اوج ، صفر تا اوج و غیره) پشتیبانی می کند.

هشدار و محافظت از گسل: آستانه های هشدار پویا را می توان تنظیم کرد و از تأخیر زنگ هشدار 0-36 ثانیه برای جلوگیری از ایجاد کاذب پشتیبانی می کند و گسل های مکانیکی معمولی مانند تحمل سایش ، سوء استفاده از شافت و عدم تعادل را تشخیص می دهد.

اصل توبا

Emerson A6110 از سنسورهای جریان ادی (مانند سری PR642) استفاده می کند تا بطور غیر متقابل جابجایی نسبی بین شافت و جعبه بلبرینگ را اندازه گیری کند. این سنسور لرزش مکانیکی را به سیگنال های الکتریکی تبدیل می کند ، دامنه لرزش ، فرکانس و سایر پارامترها را پس از پردازش ماژول خروجی می کند و با مقایسه با آستانه از پیش تعیین شده ، زنگ خطر را ایجاد می کند.

سناریوی برنامه: برای تجهیزات یاتاقان کشویی ، نظارت بر لرزش شافت ، خارج از مرکز ، ضخامت فیلم روغن و غیره قابل اجرا است.
