امرسون KJ1501X1-BC2

جزئیات

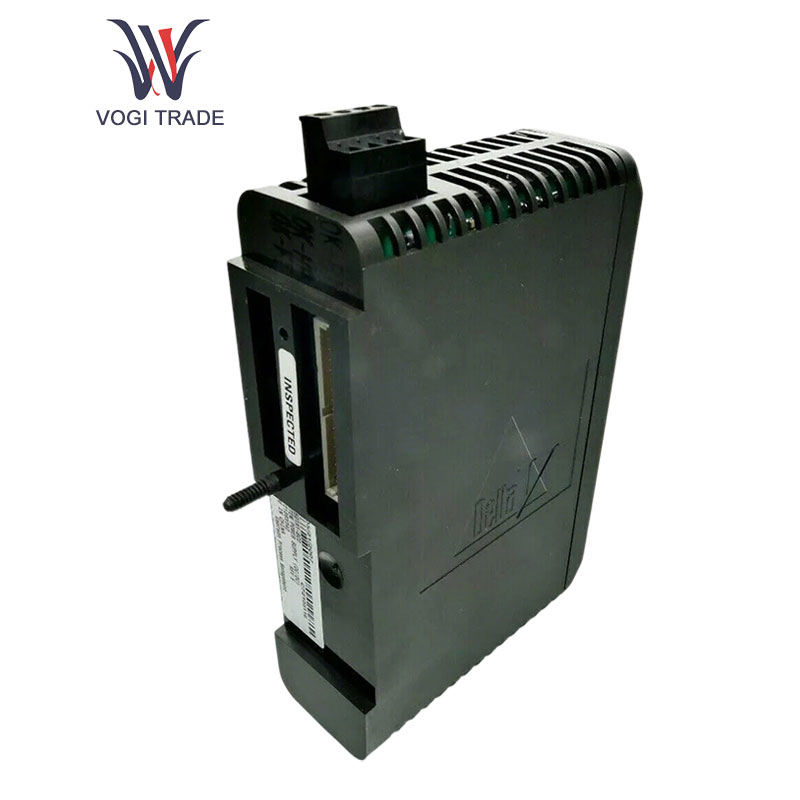

ناظر امرسون KJ1501X1-BC2

با توجه به گسترده ترین سیگنال ها و عملکردهای خروجی، Emerson KJ1501X1-BC2 به طور مفصل یک استراتژی جامع را به سمت سیگنال های نظارت و کنترل موثر و دقیق برای سیستم کنترل صنعتی گسترش می دهد.

مشخصات Emerson KJ1501X1-BC2

محدوده ولتاژ ورودی

به طور کلی طیف وسیعی از ولتاژ ورودی را پشتیبانی می کند که معمولاً از 85 ولت ولت ولتاژ ولتاژ الی 264 ولت است.

فرکانس ورودی

دارای سازگاری برای فرکانس ورودی 50Hz/60Hz فرکانس صنعتی.

ورودی های سیگنال سنسور

دو ورودی سیگنال سنسور مستقل، sens1h(z8)/sens1l(z10) و sens2h(d8)/sens2l(d10)، با محدوده ولتاژ ورودی 0...-27.3VDC.

خروجی پالس TTL

دو خروجی پالس TTL وجود دارد. هر خروجی پالس باید در هر کانال خروجی زندگی کند، در حالی که ولتاژ خروجی باید از 0 تا + 5 ولت باشد. عرض و فرکانس پالس با سیگنال سنسور یکسان خواهد بود. خروجی می تواند یک اتصال ترمینال عقب (z14/z16) داشته باشد یا با استفاده از رابط SMB در پانل جلویی اندازه گیری شود. همچنین عرض و فرکانس باید با سنسورها همسو باشد.

سیگنال های فاز کلیدی

در واقع دو خروجی سیگنال فاز کلیدی وجود خواهد داشت، هر کانال یکی، که می تواند تا ولتاژ 24 ولت افزایش یابد. سیگنال را می توان از طریق شیار فاز کلید اندازه گیری کرد و یک خروجی کلید می تواند به اتصال موازی ماژول های 15 mms6000 کمک کند.

خروجی های جریان RPM:

دو خروجی جریان برای RPM، 0/4 ... 20 میلی آمپر، یکی برای هر کانال، به عنوان پایانه های خروجی z18/b18، z20/b20 وجود دارد. 6. محدوده دمای عملیاتی: معمولاً قادر است در دمای محیط - 10 درجه سانتیگراد - 50 درجه سانتیگراد به خوبی عمل کند.

محدوده دمای نگهداری: - 20 درجه سانتیگراد - 70 درجه سانتیگراد.

ویژگی های کلیدی Emerson KJ1501X1-BC2

رطوبت نسبی: محدوده رطوبت بسیار نسبی 10 تا 90 درصد را بدون تراکم در یخچال قرار دهید.

منابع غنی سیگنال های خروجی: به غیر از ورودی سیگنال سنسور که به طور سنتی استفاده می شود، دارای گره های خروجی دیگر خروجی پالس TTL، خروجی سیگنال کلید و سایر پایانه های خروجی جریان سرعت است که طیف کامل و نظارت دقیق و همچنین سیگنال های کنترلی را به سیستم کنترل صنعتی و نظارت و کنترل چند بعدی وضعیت عملکرد دستگاه.

منبع تغذیه کار پایدار: منبع تغذیه دو کاناله 26.75 ولت DC را می توان برای تامین برق سنسور به منظور ایمن کردن عملکرد پایدار سنسور استفاده کرد، در نتیجه صحت و قابلیت اطمینان دریافت سیگنال را پشتیبانی می کند، که تضمین اساسی برای عملکرد پایدار را تشکیل می دهد. کل سیستم

چند سنسور: تطبیق پذیری آن به تعدادی از اتصالات حسگر مانند آلمان epro pr6423 + سنسور جریان گردابی con021 یا سنسور اثر هال pr9376 و غیره اجازه می دهد تا نیازهای اندازه گیری های مختلف صنعتی را با سناریوهای دریافت سیگنال برآورده کنند.

کاربردهای Emerson KJ1501X1-BC2

صنعت برق

استفاده از Emerson KJ1501X1-BC2 در سیستم‌های مانیتورینگ DCS برای نیروگاه، سیستم کنترل اتوماسیون یکپارچه برای پست‌ها، امکان نظارت و کنترل وضعیت‌های عملکرد مجموعه ژنراتور، ترانسفورماتور و سایر تجهیزات با هدف تثبیت شبکه برق، رایج است.

صنایع شیمیایی:

Emerson KJ1501X1-BC2 نقش اصلی را در کنترل ساده کامپیوتری در سیستم جریان ثابت برای مایعات شیمیایی در داخل کارخانه و نظارت و کنترل دما، فشار، سرعت جریان حجمی و غیره در طول فرآیند تولید شیمیایی ایفا می کند. فرآیند تولید خودکار کارآمد در صنایع شیمیایی را تسهیل می کند.

صنعت آهن و فولاد

یک سیستم کوره فولادی تخت هوشمند برای کنترل و نظارت بر تجهیزات تولید کارخانه فولاد، نظارت بر زمان واقعی پارامترهای عملیاتی تجهیزات، خرابی های احتمالی شناسایی شده و به سرعت تصحیح می شود تا کارایی تولید و کیفیت محصول افزایش یابد.

صنعت ساخت مکانیک

ماژول کنترل سیستم ماشین آلات CNC و پردازش سیگنال آن کلید کنترل فرآیندهای ماشینکاری و اتوماسیون تولید را فراهم می کند، بنابراین کارایی تولید و دقت پردازش را بهبود می بخشد.

سایر زمینه ها

Emerson KJ1501X1-BC2 را می توان به طور گسترده در نفت و گاز، کاغذ و چاپ، چاپ منسوجات، رنگرزی و تکمیل، تولید الکترونیک، تولید خودرو، سیگار، ماشین آلات پلاستیکی، حفاظت از آب، تصفیه آب / حفاظت از محیط زیست، مهندسی شهری، گرمایش دیگ بخار استفاده کرد. و بسیاری از زمینه های انتقال و توزیع انرژی، در میان سایر زمینه ها در سیستم کنترل اتوماسیون، پشتیبانی قوی برای کنترل فرآیند تولید صنعتی به صورت هوشمند
