EA402 913-402-000-013-A2-E090-F0-G000

بررسی اجمالی محصول

EA402 یک کابل افزایشی است که به‌ویژه توسط Vibra-Meter برای سیستم‌های سنسور جریان گردابی سری TQ 422/TQ 432 طراحی شده است. در فناوری اندازه گیری جریان گردابی، پروب، کابل گسترش و پیش تقویت کننده با هم یک مدار نوسان LC دقیق و تنظیم شده را تشکیل می دهند. مشخصات الکتریکی این سه باید دقیقاً مطابقت داده شود تا اطمینان حاصل شود که کل سیستم به خطی بودن اسمی، حساسیت و پایداری دست می یابد.

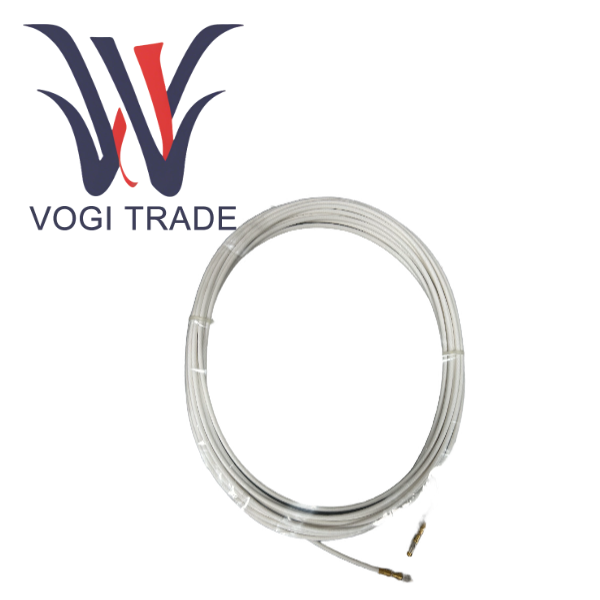

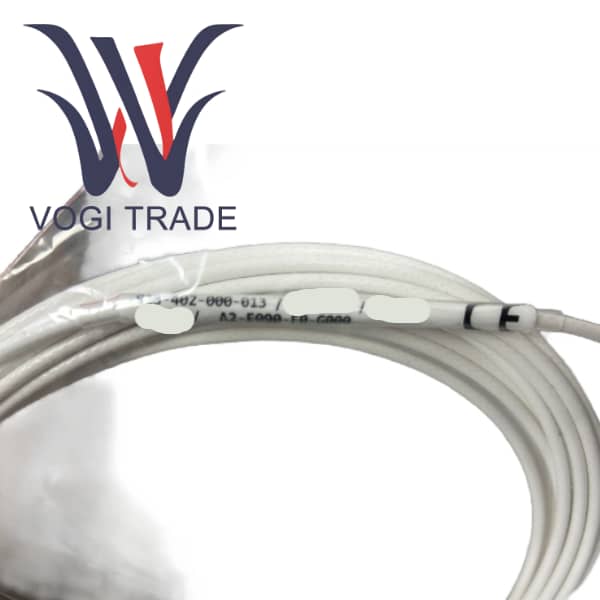

مدل 913-402-000-013-A2-E090-F0-G000 یک کابل پسوند Intrinsically Safe به طول 9.0 متر است. EA402 به طور خاص برای سیستم‌های نظارت بر شرایط طراحی شده است که باید در محیط‌های گاز انفجاری پرخطر مانند ATEX/IECEx Zone 0/1 یا Class I Div 1 به طور ایمن کار کنند. این کابل از یک مفهوم طراحی خاص با انرژی پایین استفاده می‌کند و با برچسب آبی برجسته مشخص می‌شود، که تضمین می‌کند که حتی تحت شرایط گسل‌های داخلی یا خارجی، انرژی کمتری نسبت به انرژی محیطی آزاد می‌کند. مخلوط انفجاری، در نتیجه بالاترین سطح ایمنی را برای پرسنل و تجهیزات فراهم می کند. طول 9 متری آن را برای طرح‌بندی‌های صنعتی پیچیده که فاصله بین پروب و پیش تقویت‌کننده نسبتاً طولانی است، مناسب می‌کند.

ویژگی های عملکردی محصول

ساختارهای مکانیکی و شیمیایی بهینه شده برای محیط های سخت صنعتی

مزایای متعدد لایه عایق FEP (اتیلن پروپیلن فلوئوردار).

پایداری دامنه دمایی گسترده: FEP می تواند خواص الکتریکی و مکانیکی عالی را در محدوده -200 درجه سانتیگراد تا +200 درجه سانتیگراد حفظ کند، که بسیار فراتر از مواد معمولی مانند PVC یا PE است. این تضمین می‌کند که عملکرد EA402 913-402-000-013-A2-E090-F0-G000 در نزدیکی لوله‌های بخار با دمای بالا یا در محیط‌های بیرونی سرد خراب نمی‌شود.

در برابر اکثریت قریب به اتفاق حلال های صنعتی، اسیدها، قلیاها، روغن ها و سوخت ها مقاومت بسیار قوی دارد و برای محیط های خورنده در صنایع پتروشیمی، شیمیایی و سایر صنایع بسیار مناسب است.

ضریب اصطکاک پایین و عدم چسبندگی آن به همراه سطح صاف، آن را کمتر در معرض گرد و غبار و لکه های روغنی قرار می دهد و باعث تسهیل در تمیز کردن و کاهش مقاومت در حین رزوه کشی لوله می شود.

مقاوم در برابر شعله عالی، مواد FEP هنگامی که از منبع آتش خارج می شوند، خود خاموش می شوند و الزامات حفاظت در برابر آتش صنعتی را برآورده می کنند.

قطر ظریف Ø3.6 میلی متر و روش پیچش هادی با دقت طراحی شده 913-402-000-013-A2-E090-F0-G000 را با انعطاف پذیری عالی می بخشد. حداقل شعاع خمش 20 میلی متر به این معنی است که به راحتی می تواند ساختارهای پیچیده روی دستگاه را دور بزند و از شکاف های باریک عبور کند و کار نصب را در نزدیکی تجهیزات دوار با فضای محدود بسیار ساده می کند.

معاوضه بین طول 9 متر و طراحی بدون شی: طول 9 متر انعطاف پذیری نصب بیشتری را ارائه می دهد و برای واحدهای بزرگ مناسب است. طراحی بدون شیء استحکام مکانیکی را قربانی می کند، اما انعطاف پذیری نهایی و قطر بیرونی کوچکتر را به ارمغان می آورد. این امر EA402 را به یک انتخاب ایده آل برای لوله گذاری تبدیل می کند. تحت حفاظت لوله های فولادی یا سینی های کابل بسته، از آسیب پذیری آن کاملاً جلوگیری می شود.

سنگ بنای یکپارچه سازی سیستم و قابلیت همکاری

رابط استاندارد plug-and-play، EA402 از یک کانکتور کواکسیال micro push-in استفاده می کند که با پروب TQ و پیش تقویت کننده IQS مطابقت دارد. این طراحی اتصالات سریع، قابل اعتماد و تکرارپذیر را تضمین می کند و از تناقضات عملکردی و خطرات ساخت و ساز در محل ناشی از جوش جلوگیری می کند.

طول مدولار شده است و چندین طول استاندارد را ارائه می دهد. کاربران می توانند به طور انعطاف پذیر آنها را با توجه به فاصله واقعی ترکیب کنند و از عملکرد سیستم در عین اجتناب از اتلاف اطمینان حاصل کنند.

ادغام یکپارچه با اکوسیستم VM600، به عنوان یک لوازم جانبی اصلی کارخانه، پارامترهای عملکرد آن به طور کامل در پایگاه داده سیستم نظارت بر وضعیت VM600 گنجانده شده است. نرم افزار پیکربندی به طور خودکار پارامترهای کالیبراسیون صحیح را برای دستیابی به عملکرد "خارج از جعبه" اعمال می کند.

برای اطلاعات بیشتر در مورد دیتاشیت EA402، لطفاً روی دیتاشیت زیر کلیک کنید.
