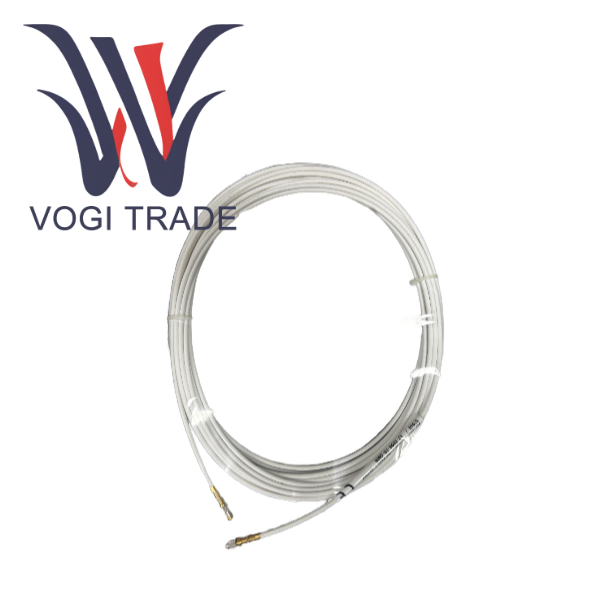

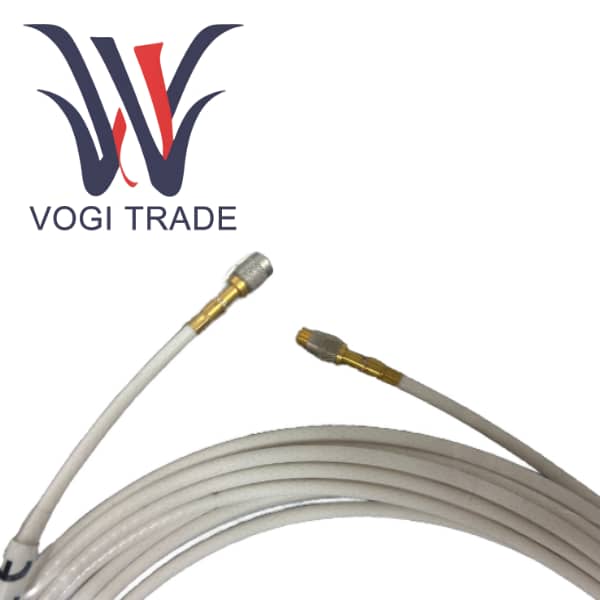

EA402 913-402-000-013-A1-E050-F0-G000

بررسی اجمالی محصول

مدل 913-402-000-013-A1-E050-F0-G000

مدل پایه کابل افزودنی 913-402-000    EA402.

-013                ذاتا ایمن، Exi، مناسب برای مناطق خطرناک انفجاری.

-A1                 در دفترچه راهنما به صراحت ذکر نشده است، اما معمولاً «A1» ممکن است به یک رابط یا نوع گواهی خاص اشاره داشته باشد که در این زمینه می‌تواند به عنوان بخشی از نسخه Exi در نظر گرفته شود.

-E050             طول کابل 5.0 متر است.

-F0                 بدون غلاف بافته شده از جنس استنلس استیل

-G000             بدون حفاظت BOA

ویژگی های عملکردی محصول

خط انتقال پارامتر دقیق توزیع شده

امپدانس مشخصه یک کابل به طور مشترک توسط قطر هادی مرکزی آن، ثابت دی الکتریک لایه عایق و ساختار لایه محافظ تعیین می شود. EA402 دقیقاً برای حفظ تحمل 70Ω ± 1Ω ساخته شده است. این مقدار به طور تصادفی انتخاب نمی شود، اما همراه با اندوکتانس سیم پیچ پروب TQ و مدار نوسان پیش تقویت کننده IQS 452، یک مدار رزونانس LC با فرکانس تشدید تقریباً 1 مگاهرتز را تشکیل می دهد. هر گونه انحراف امپدانس، مقدار Q و نقطه تشدید مدار را تغییر می‌دهد و مستقیماً بر حساسیت و خطی بودن سیستم تأثیر می‌گذارد.

ظرفیت توزیع شده کم و پایدار است و ظرفیت توزیع شده در هر متر کابل به شدت کنترل می شود. ظرفیت کل کل زنجیره اندازه گیری یک مقدار طراحی ثابت است. کالیبراسیون پیش تقویت کننده دقیقاً بر اساس این ظرفیت کل است. اگر از طول یا مدل کابل اشتباه استفاده شود، ظرفیت کل تغییر می کند که منجر به موارد زیر می شود:

رانش حساسیت زمانی اتفاق می افتد که رابطه متناسب بین ولتاژ خروجی و جابجایی واقعی تغییر کند.

افست محدوده خطی، جایی که ناحیه اندازه گیری خطی موثر حرکت می کند، ممکن است منجر به فراتر رفتن از منطقه خطی حتی در موقعیت عملیاتی عادی شود.

پایداری دما بدتر می شود و سرعت تغییر ظرفیت کابل با دما بر عملکرد رانش دما در کل سیستم تأثیر می گذارد.

وفاداری برجسته سیگنال، 913-402-000-013-A1-E050-F0-G000 به عنوان پل اتصال پروب و پیش تقویت کننده عمل می کند. EA402 باید اطمینان حاصل کند که سیگنال دارای حداقل تضعیف دامنه، کمترین اعوجاج فاز و کمترین نویز در هنگام انتقال است. عایق فوم FEP با کیفیت بالا و محافظ دولایه بافته شده به طور مشترک به این هدف می‌رسند و دقت اندازه‌گیری لرزش و جابجایی زیر میکرون را تضمین می‌کنند.

مکانیزم های امنیتی ذاتا ایمن در سطح سیستم

خود کابل Exi EA402 ایمنی را به عنوان یک پیوند کلیدی در مدار محدود کننده انرژی ایجاد نمی کند، بلکه جزء کل مدار ذاتا ایمن است. 913-402-000-013-A1-E050-F0-G000 باید در ارتباط با پیش تقویت کننده IQS 452 کار کند. پیش تقویت کننده مدارهای محدود کننده ولتاژ، محدود کننده جریان و ایزوله را در داخل یکپارچه می کند. این مدارها انرژی را از ناحیه ایمنی به سطح بسیار پایین محدود می کنند و سپس آن را از طریق کابل EA402 به پروب TQ واقع در منطقه خطر تحویل می دهند.

آستین های نشانگر آبی الزامات اجباری در استانداردهایی مانند IEC 60079-14 هستند. وجود آن هویت بصری روشنی از مرز امنیتی ایجاد می کند. در سایت، هر خطی که با رنگ آبی مشخص شده است به عنوان یک "خط ذاتا ایمن" در نظر گرفته می شود، به این معنی:

فقط از ابزارهای ذاتاً ایمن تأیید شده می توان برای عملیات استفاده کرد.

EA402 نباید هنگام روشن شدن قطع یا وصل شود.

913-402-000-013-A1-E050-F0-G000 باید کاملاً از مدارهای غیر ذاتی ایمن جدا شود. این کدگذاری رنگ استاندارد آخرین خط دفاعی در برابر خطای انسانی و تضمین ایمنی زندگی است.

حتی در بدترین حالت شکست، انرژی محدود شده توسط پیش تقویت کننده برای احتراق یک مخلوط گاز انفجاری خاص کافی نیست. ساختار فیزیکی کابل EA402 نیز برای اطمینان از عدم تبدیل شدن آن به منبع احتراق به دلیل جریان بیش از حد محاسبه شده است.

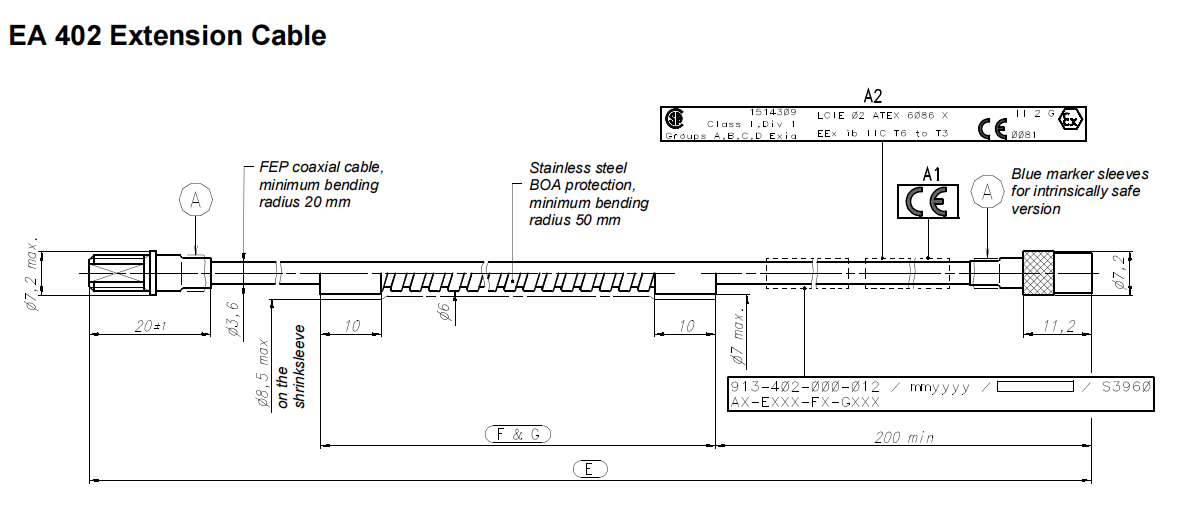

برای اطلاعات بیشتر در مورد دیتاشیت EA402، لطفاً روی دیتاشیت زیر کلیک کنید.
