برند: vibro-meterتوضیحات: کابل پسوندشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 36اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنEA401 913-401-000-013-A2-E085-F5-G000 یک کابل پسوند است که از ساخت سیستم اندازه گیری 10 متری پشتیبانی می کند و می تواند با استفاده از پروب TQ401 در سناریوهای درجه حرارت بالا و لرزش ، نظارت پایدار را تضمین کند.
| ساخت |
ویبرو متر |
| شماره مدل |
EA401 |

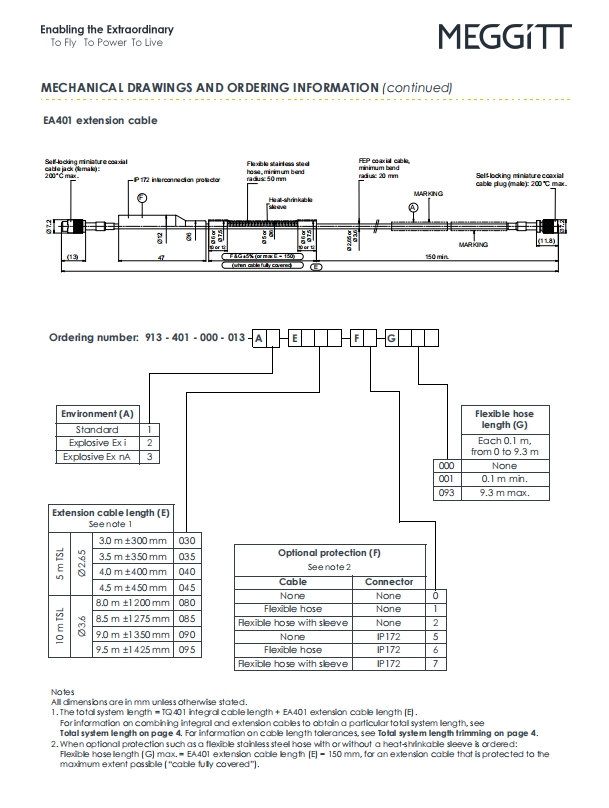

| شماره سفارش |
913-401-013-A2-E085-F5-G |
| کشور مبداء |
سوئیس |
| کد HS |
9031809090 |
| بعد |
8.5 متر |
| ابعاد بسته بندی |
10 × 25 سانتی متر |
| وزن |
1.8 کیلوگرم |
پارامترهای اصلی
پیکربندی طول:
طول کابل پسوند: 8.5 متر
طول کل سیستم: به کابل پروب TQ401 نیاز دارد (به عنوان مثال کابل پروب 1.5 متر + کابل پسوند 8.5 متر = سیستم 10 متر).
توجه: حداقل TSL پشتیبانی شده 8.5 متر است (سیستم 10 متر باید این حد پایین را برآورده کند)
صدور گواهینامه ضد انفجار:
گزینه A2: با صدور گواهینامه ذاتی ایمن (قابل اجرا در سراسر جهان) با IAI IIC T6-T3 GA (قابل استفاده)
پیکربندی محافظت:
گزینه F5: محافظت از اتصال IP172 استاندارد.
محافظت از کابل: شیلنگ استیل ضد زنگ اختیاری (KS107) یا لوله کوچک شدن گرما (نیاز به سفارش جداگانه).
دامنه دما:
کابل/کانکتور: -40 درجه سانتیگراد تا +200 درجه سانتیگراد (کار)
انتهای کاوشگر: -40 درجه سانتیگراد تا +180 درجه سانتیگراد (دقت 5 ±)
رتبه بندی محافظت: سر کاوشگر با IP68 (کاملاً ضد گرد و غبار و به طور مداوم در آب غوطه ور می شود).
لرزش/شوک:
لرزش: 5G (10-500 هرتز)
شوک: 15 گرم (موج نیمه 11ms 11ms)

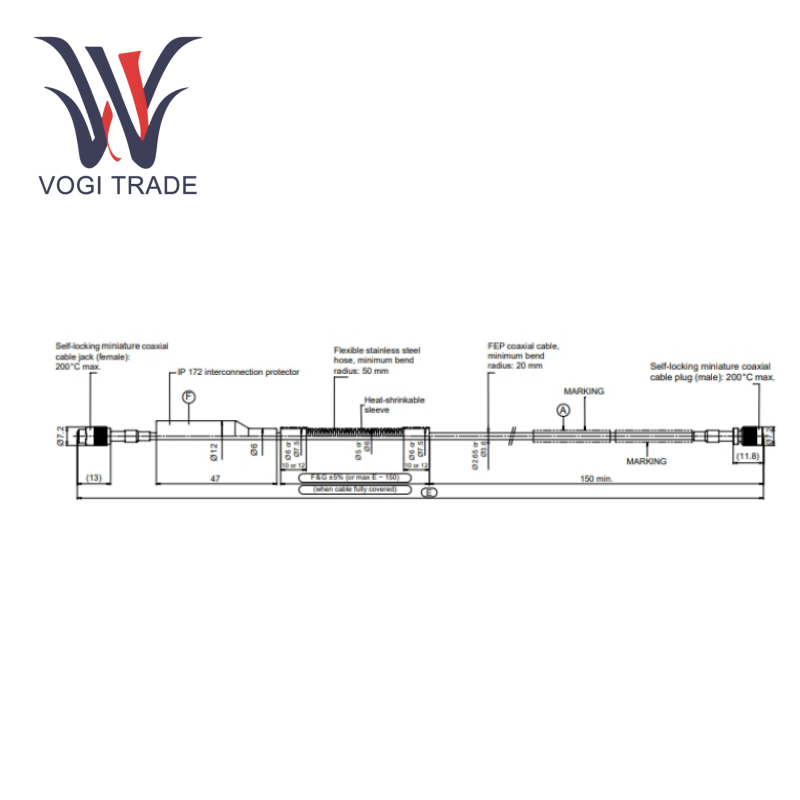

خصوصیات جسمی:
ساخت کابل: کابل کواکسیال 50Ω (قطر 2.65 یا 3.6 میلی متر).
کانکتور: رابط میکرو کواکسیال خود قفل (قفل دستی لازم است).
سازگاری سیستم:
کاملاً قابل تعویض با تهویه سیگنال TQ401 و IQS450.
این کابل پسوند از منبع تغذیه سیستم مانیتورینگ VM600/VibroSmart® پشتیبانی می کند.
سناریوهای اصلی برنامه
نظارت بر ماشین آلات چرخشی: Meggitt Vibro-Meter EA401 913-401-000-013-A2-E085-F5-G000 اندازه گیری زمان واقعی لرزش/جابجایی محوری از شفت های توربین و کمپرسور را فراهم می کند (دقت 0.5 ± در مقیاس کامل ، پاسخ DC-20KHZ).
محیط ضد انفجار: عملکرد ایمن در منطقه 0 (محیط گاز انفجاری مداوم) ، Vibro-Meter 913-401-000-013-A2-E085-F5-G000 از تجهیزات کلیدی در صنعت نفت ، گاز و شیمیایی پشتیبانی می کند.
استقرار مسافت طولانی: سیستم 10 متری واحدهای بزرگ (مانند توربین های برق آبی) را بدون میرایی سیگنال پوشش می دهد.
طراحی با نگهداری بالا: Vibro-Meter EA401 می تواند به سرعت کابل ها یا پروب ها را جایگزین کند تا خرابی را کاهش دهد (سازگار با سیستم نظارت آنلاین VM600/VibroSmart®).
دستورالعمل ادغام سیستم
باید با: TQ401 Probe + IQS450 Conditioner سیگنال (خروجی: -1.6V ~ -17.6V یا -15.5mA ~ -20.5mA) جفت شود.
الزامات نصب ضد انفجار: در حالت سابق NA ، IQS450 باید در یک محفظه ≥IP54 قرار گیرد
مواد کالیبراسیون: ماده هدف پیش فرض VCL 140 فولاد است (سایر آلیاژها را می توان سفارشی کرد)
