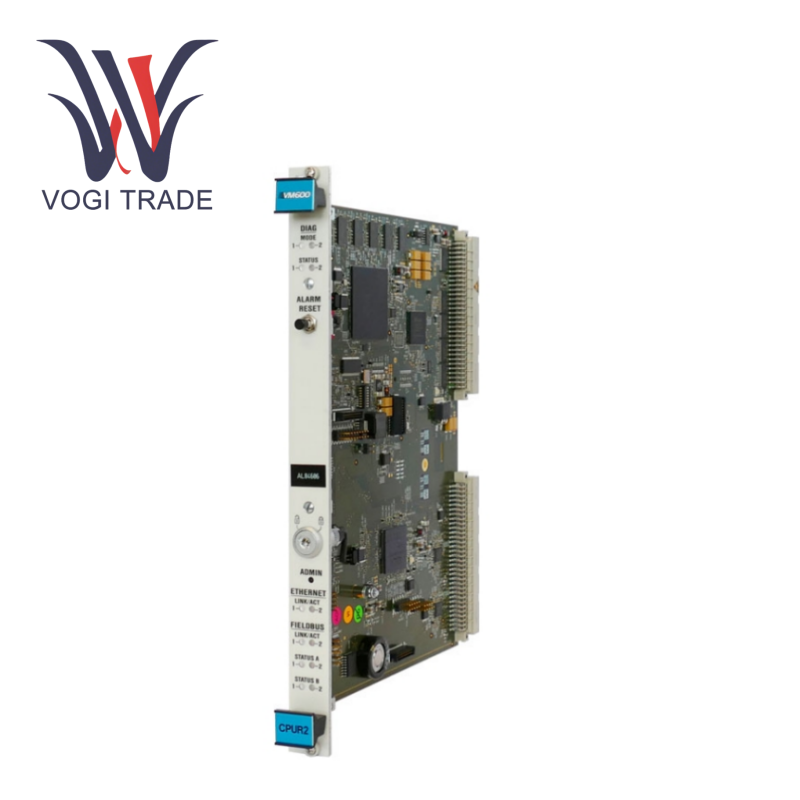

برند: vibro-meterتوضیحات: کنترل کننده قفسهشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنCPUR2 600-026-000-002 یک کارت رابط کنترل و ارتباطی قفسه است که از ادغام سیستم یکپارچه ، پیکربندی جابجایی داغ و پردازش داده های زمان واقعی پشتیبانی می کند.
| ساخت |
ویبرو متر |
| شماره مدل |
cpur2 |
| شماره سفارش |
600-026-000-002 |
| کاتالوگ |
VM600 |
| کشور مبداء |
سوئیس |
| کد HS |
85371090 |
| بعد |
187 × 262 × 30 میلی متر |
| ابعاد بسته بندی |
460 × 350 × 150 میلی متر |
| وزن |
1 کیلوگرم |
توابع اصلی
1. معماری یکپارچه با نقش دوگانه
مرکز کنترل قفسه: پیکربندی جابجایی داغ کارتهای محافظت مانند MPC4/XMX16 را در سیستم VM600 مدیریت کنید (پارامترهای بارگیری مجدد خودکار)
2. دروازه پروتکل صنعتی: همزمان انتقال داده های خام و وضعیت سلامتی از طریق ProfiBus DP (رابط J1/J4) و Modbus TCP (رابط J2/J5)
پارامترهای عملکرد
عملکرد ارتباطی
• اترنت دو گیگ دوتایی (J6/J7): میزان انتقال 1 گیگابایت در ثانیه ، فاصله انتقال 100 متر
• Profibus DP: نرخ 12Mbps ، 244 بایت/قابلیت پردازش فریم
داده های پردازش
• 131،072 ظرفیت ثبت نام
• CPUR2 600-026-000-002 از 32 عملکرد ریاضی مانند عملیات حسابی/منطقی/تشخیص یخ داده ها پشتیبانی می کند
قابلیت اطمینان
• دمای کار: 0-65 ℃ (بار کامل)
• زمان سوئیچینگ ارتباطی دو کانال <50ms
خصوصیات الکتریکی • منبع تغذیه 5VDC (اوج 7.5W)
• بار رله: 5A/240VAC (15000 طول عمر مکانیکی)
تمایز
1. نوآوری در بهره برداری و کارآیی نگهداری
تنظیم مجدد One-Touch: دکمه AR پانل جلو زنگ هشدار قفل کارت محافظت از کل قفسه را پاک می کند (به جای تنظیم مجدد هر کارت)
امنیت کلیدی: قفل فیزیکی مجوزهای عملکرد نرم افزار MPSX را محدود می کند (مطابق با معماری امنیتی ISO 13849)
2. طراحی چقرمگی درجه صنعتی
رابط 700 ولت RMS جدا شده RS-485 (صدور گواهینامه ایمنی EN 61326)
CPUR2 از -20 start شروع سرد و 65 ℃ عملکرد مداوم بار کامل پشتیبانی می کند
مدیریت پیکربندی
1. پشتیبانی نرم افزار Vibrosight®
نقشه برداری میدانی کشیدن و رها کردن: ارتعاش/دما و سایر مقادیر اندازه گیری شده به ثبت های Modbus
به طور خودکار سیاهههای تشخیصی تولید کنید: وضعیت سلامت کارت ضبط (پشتیبانی از هماهنگ سازی زمان NTP)
نقشه برداری میدانی کشیدن و رها کردن: ارتعاش/دما و سایر مقادیر اندازه گیری شده به ثبت های Modbus
به طور خودکار سیاهههای تشخیصی تولید کنید: وضعیت سلامت کارت ضبط (پشتیبانی از هماهنگ سازی زمان NTP)
سناریوی کاربرد
حفاظت از توربین گازی: واحد SGT-800 یک نیروگاه تصویب شده محصول نام کامل: CPUR2 600-026-000-002 کنترلر قفسه و جفت کارت رابط ارتباطات یکپارچه محافظت از لرزش 16 نقطه ای ، Profibus DP به طور مستقیم به سیستم Siemens PCS7 متصل می شود
نظارت بر ایستگاه برق: تک رک 12 گروه کارت XMV16 (192 کانال ارتعاش) ، Modbus TCP داده های از پیش پردازش شده را به بستر کنترل مرکزی بارگذاری می کند
