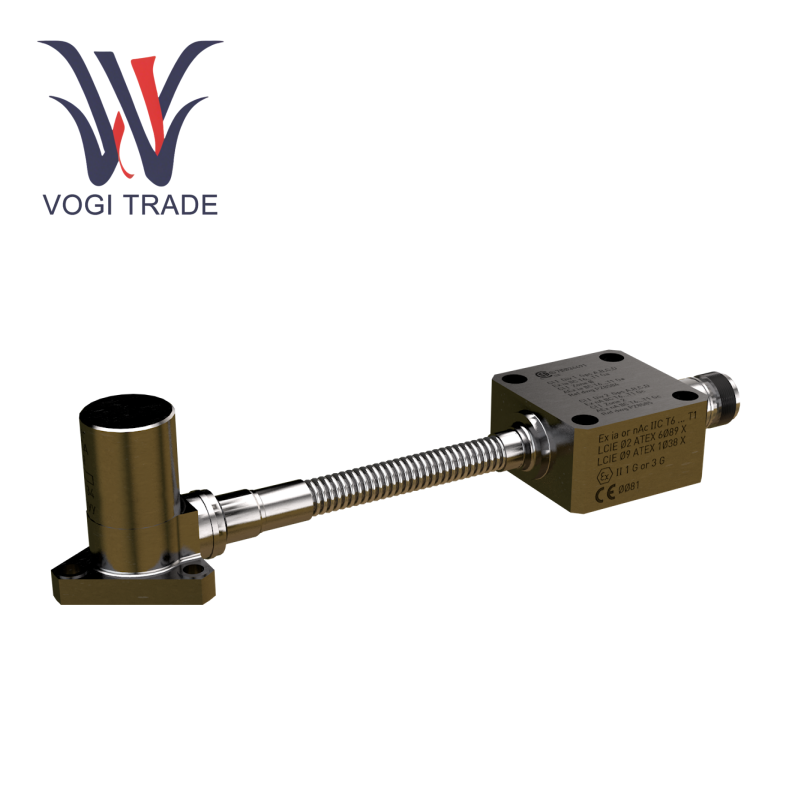

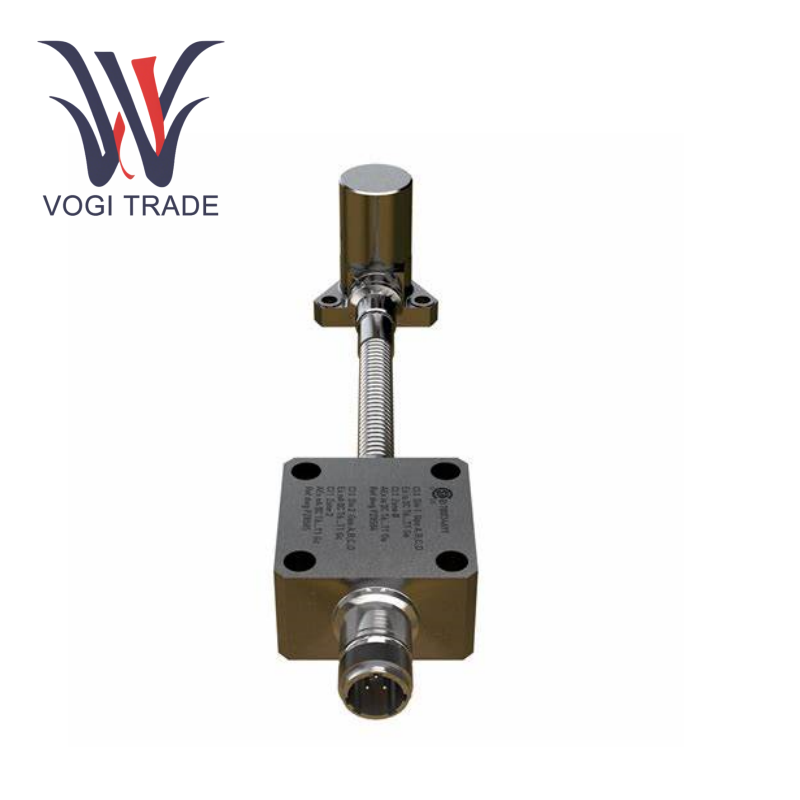

برند: vibro-meterتوضیحات: شتاب سنج پیزوالکتریکشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 6اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنCE134 444-134-000-145 یک شتاب سنج پیزوالکتریک است که از فناوری تبدیل بار به جریان داخلی استفاده می کند ، نیازی به تقویت کننده خارجی ندارد و مستقیماً سیگنال فعلی مقاوم در برابر تداخل را خروجی می کند.
| ساخت |
ویبرو متر |
| شماره مدل |
CE134 |
| شماره سفارش |
444-134-000-145 |
| کشور مبداء |
سوئیس |
| کد HS |
90318090 |
| بعد |
Ø18 میلی متر × 35 میلی متر (سر سنسور) ماژول الکترونیکی: 45 میلی متر × 32 میلی متر × 25 میلی متر |
| ابعاد بسته بندی |
180 میلی متر × 120 میلی متر × 80 میلی متر |
| وزن |
0.4 کیلوگرم |
پارامترهای فنی
حساسیت: 5μA/G ± 5 ٪ (کالیبراسیون استاندارد 120 هرتز)
پاسخ فرکانس (نسخه HF): 5 هرتز 10 کیلو هرتز (-3db@5Hz ، 5 ٪@10-5000Hz ، 10 ٪@5000-10000Hz)
دامنه پویا: 400 گرم 0.001 (اوج لرزش تصادفی) ، اضافه بار آنی 1000 گرم
تحمل دما: سر سنسور: -55 ~ 350 ℃ (منطقه)
ماژول الکترونیکی: 125 ~ -40 ℃ عمل مداوم (منطقه C)
خروجی سیگنال: مدولاسیون فعلی 2 سیم (منبع تغذیه 15-28V DC ، جریان آماده به کار 5-8mA)
حفاظت از مکانیکی: سر سنسور آلیاژ INCONEL® + 316 شلنگ زره پوش استیل ضد زنگ ، مقاوم در برابر ضربه 2000 گرم
ویژگی های فنی اصلی
1. سنجش دقیق با فرکانس بالا
CE134 444-134-000-145 اتخاذ هسته سنجش فشرده سازی سرامیکی برای دستیابی به پاسخ فرکانس فوق العاده گسترده 5Hz ~ 10kHz (-3DB@5Hz ، 5 ٪ دقت پوشش 10-5000Hz)
5. استقامت محیط شدید
سر سنسور در برابر 350 ~ 350 ℃ دمای شدید (منطقه) مقاومت می کند ، و CE134 444-134-000-145 از عملکرد مداوم 125 ℃ -40 ℃ پشتیبانی می کند (منطقه C)
سر سنسور آلیاژ Inconel® + 316 شلنگ زره پوش از جنس استنلس استیل ، صدور گواهینامه شوک مکانیکی 2000G ، 100 ٪ ضد رطوبت و ضد خوردگی نمک
3. انتقال سیگنال هوشمند
خروجی مدولاسیون جریان 2 سیم (منبع تغذیه 15-28V DC) ، ** ＞ 100 میلیون stransment انتقال بدون ضرر از راه دور **
CE134 444-134-000-145 فناوری جداسازی منطقه ای دما برای جلوگیری از خطر خرابی مؤلفه های الکترونیکی در مناطق با دمای بالا
طراحی ساختاری انقلابی
1. قلعه مهر و موم شده Trinity
سر سنسور ، شیلنگ زرهی (وزن خط 135 گرم در متر) و ماژول الکترونیکی لیزر بسته بندی شده و جوش داده می شوند تا یک بدن کاملاً بسته شده ایجاد شود ، روغن روغن کاری کاملاً مسدود شده ، بخار فشار قوی ، آلاینده های خنک کننده و شیمیایی را مسدود کرده و عملکرد محافظت از استاندارد IP68 است.
2. معماری بدون کانکتور
طراحی کانکتور خارجی در منطقه درجه حرارت بالا لغو می شود و سیگنال مستقیماً از طریق کابل محافظ کلی به ماژول الکترونیکی (دما منطقه C) متصل می شود و مشکل کاهش سیگنال ناشی از پیری رابط در یک محیط 350 درجه سانتیگراد را از بین می برد.
سناریوهای اصلی برنامه
monitor مانیتورینگ تیغه توربین گازی (5 کیلو هرتز ＞ کسب فرکانس بالا)
◼ کمپرسور گریز از مرکز هشدار ناکامی
platform پلت فرم دریایی تشخیص سلامت ژنراتور توربین
