CA202 144-202-000-126

بررسی اجمالی محصول

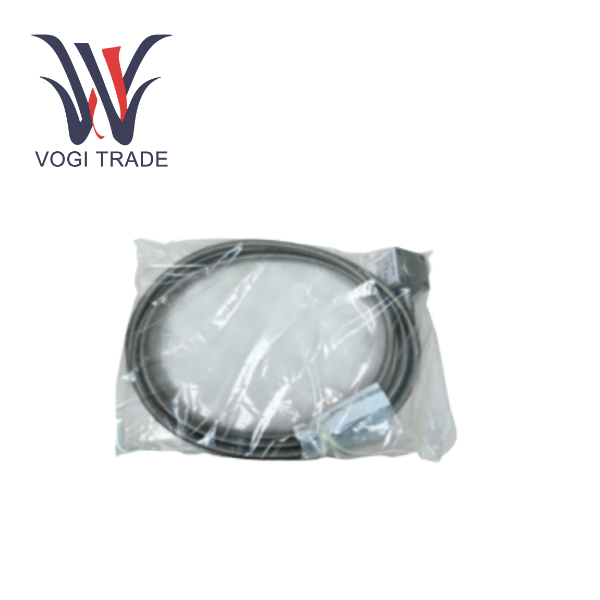

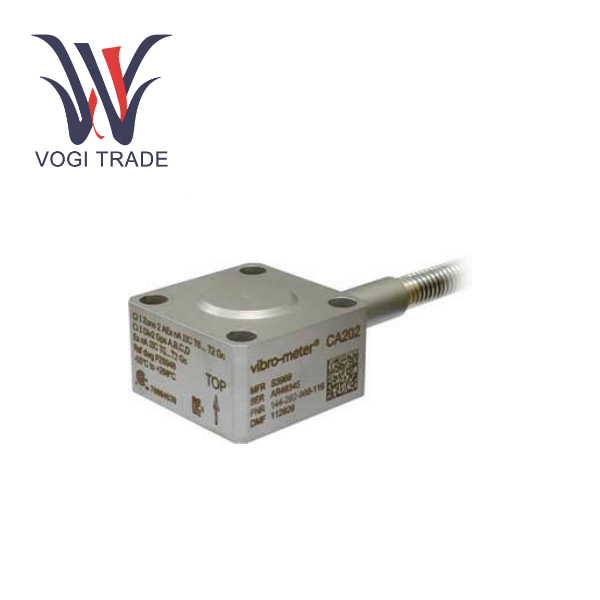

CA202 144-202-000-126 شتاب‌سنج پیزوالکتریک صنعتی با کارایی بالا از خط تولید VM است. این مدل خاص یک نسخه استاندارد مجهز به کابل یکپارچه 11 متری است که برای نظارت مداوم ارتعاش در محیط‌های صنعتی سخت اما غیرخطرناک طراحی شده است. شتاب سنج پیزوالکتریک دارای ساختار محکم و مهر و موم شده ای است که قابلیت اطمینان طولانی مدت را هنگام قرار گرفتن در معرض رطوبت، بخار، روغن و سایر آلاینده های خورنده تضمین می کند. CA202 با استفاده از یک عنصر حسگر پیزوالکتریک حالت برشی متقارن، داده‌های ارتعاشی با کیفیت بالا را ارائه می‌کند که برای نظارت بر وضعیت و نگهداری پیش‌بینی‌کننده ماشین‌آلات حیاتی مانند توربین‌ها، پمپ‌ها، کمپرسورها و فن‌ها حیاتی است.

تفاوت بین IEPE و خروجی 4-20mA - مثال CA202

انواع سیگنال ها متفاوت است

 IEPE یک سیگنال ولتاژ دینامیکی خروجی می دهد و شکل موج ارتعاش اصلی را حفظ می کند. خروجی 4-20 میلی آمپر یک سیگنال جریان ساکن است که فقط دامنه ارتعاش تبدیل شده را به تناسب انتقال می دهد.

مقدار اطلاعات موجود متفاوت است

 IEPE می تواند داده های غنی مانند شتاب، سرعت، جابجایی، طیف و فاز را استخراج کند. 4-20 میلی آمپر فقط می تواند یک دامنه ارتعاش واحد مانند سرعت RMS را ارائه دهد.

قابلیت های ضد تداخل متفاوت است

 IEPE به استفاده از کابل های اختصاصی کم نویز نیاز دارد و دارای قابلیت ضد تداخل متوسط ​​است. 4-20 میلی آمپر دارای توانایی ضد تداخل قوی است و راه حل ارجح برای سایت های صنعتی است.

سناریوهای برنامه معمولی متفاوت هستند

 IEPE برای تشخیص خطا، تجزیه و تحلیل طیف و تحقیقات علمی مناسب است. 4-20 میلی آمپر برای محافظت از خرابی، نظارت بر روند و ادغام با سیستم های DCS یا PLC مناسب تر است.

سه فرکانس مشخصه خرابی بلبرینگ را از طریق داده‌های ارتعاشی CA202 پیش‌بینی کنید

نوع اول

 فرکانس شکست حلقه بیرونی (BPFO) علت فیزیکی شکست حلقه بیرونی، حفره یا پوسته شدن ناحیه ای است که در آن عناصر نورد از روی سطح حلقه بیرونی عبور می کنند. در طیف جمع‌آوری‌شده توسط CA202، BPFO فرکانس‌های اساسی متمایز و ضرب‌های آن‌ها (مانند 2x و 3x) را نشان می‌دهد، و دامنه پایدار است و اساساً تحت تأثیر تغییرات بار قرار نمی‌گیرد. هنگامی که مقدار پیک BPFO 3 تا 5 برابر بیشتر از نویز پایه باشد، می توان تشخیص داد که آسیب اولیه در دایره بیرونی رخ داده است.

نوع دوم

 فرکانس شکست حلقه داخلی (BPFI). علت فیزیکی شکست رینگ داخلی این است که عیب حلقه داخلی همراه با شفت می چرخد ​​و نقطه عیب مکرراً به عناصر نورد برخورد می کند. در طیف، باندهای جانبی مدولاسیون با فواصل فرکانس توان در نزدیکی فرکانس BPFI ظاهر می شوند و دامنه شکل موج ممکن است با نوسان بار تغییر کند. هنگامی که تراکم این نوارهای جانبی افزایش می یابد، نشان می دهد که شدت گسل در حال افزایش است.

نوع سوم

 فرکانس شکست عنصر نورد (BSF) علت فیزیکی خرابی المنت نورد، ظاهر صاف شدن، ترک یا پوسته شدن سطح عناصر نورد است. در طیف CA202، فرکانس‌های BSF و هارمونیک‌های آن‌ها ممکن است ظاهر شوند که گاهی اوقات با مدولاسیون فرکانس چرخش عناصر نورد همراه است. ویژگی معمول این نوع خطا این است که سیگنال ارتعاش متناوب است و به شدت تحت تأثیر وضعیت روانکاری قرار می گیرد.

مزایای انتخاب (چرا 144-202-000-126 را انتخاب کنید)

گواهینامه دوگانه ضد انفجار + درجه حرارت بالا: تنها شتاب سنج جهانی که به طور همزمان با ATEX Ex ia و مقاومت طولانی مدت در برابر دمای بالای 260 درجه سانتیگراد مطابقت دارد، مناسب برای مناطق خطرناک با دمای بالا. حساسیت بالا + فرکانس گسترده: لرزش فرکانس پایین 0.5 هرتز (مانند چرخش آهسته توربین بخار) را در 100 pC/g ثبت کنید و فرکانس بالا 6000 هرتز (مانند فرکانس مش بندی گیربکس) را پوشش دهید. مهر و موم شده و بادوام: جوشکاری مهر و موم شده کاملاً ضد زنگ + کابل زره پوش، مقاوم در برابر اسپری نمک / گرد و غبار / لکه های روغن، مناسب برای محیط های صنعتی خشن. پایداری طولانی مدت: کالیبراسیون کارخانه مگیت، رانش سالانه < 1٪
