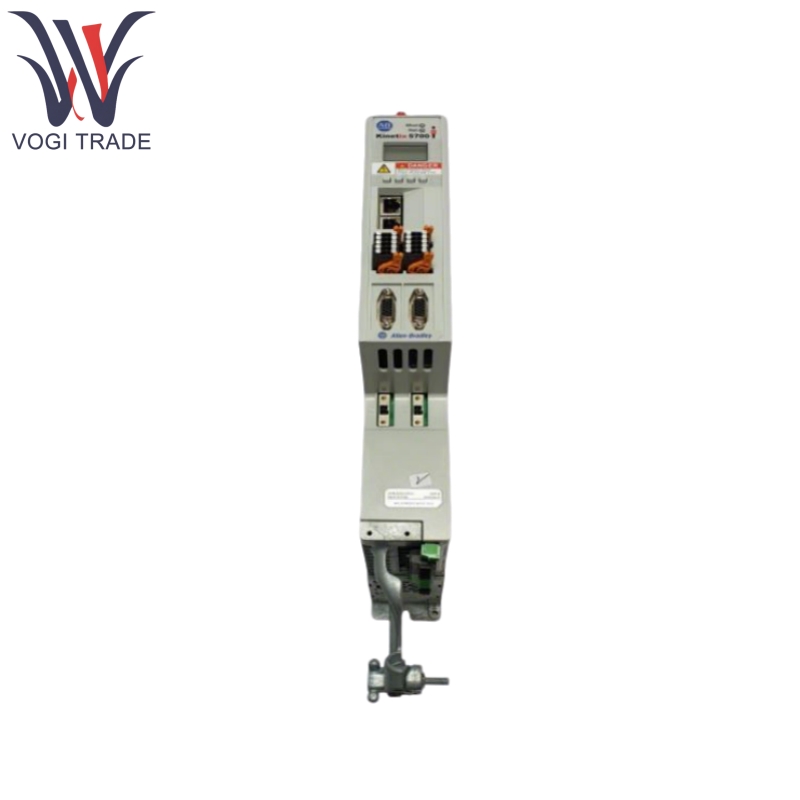

آلن بردلی 2198-D020-ers3

گودالویژگی های CT

Allen Bradly 2198-D020-ES3 دارای اتصالات برای قدرت ، بازخورد ، کنترل و ایمنی است.

1. قدرت DC-Bus را به قدرت AC تبدیل می کند:

برای رانندگی دو موتور سروو ، حمایت از حرکت یکپارچه بر روی اترنت/IP و توابع ایمنی.

2. اتصالات موتور موتور (MP):

برای اتصال قدرت موتور (فازهای U ، V ، W) برای دو محور (محور A و محور B) استفاده می شود.

اندازه سیم: 0.75-2.5 میلی متر مربع (18-14 AWG).

گشتاور برای پایانه ها: 0.5-0.6 N • M (4.4-5.3 پوند • IN).

کانکتورهای ترمز موتور (قبل از میلاد):

به ترمزهای نگهدارنده موتور (MBRK+ و MBRK-) متصل می شود.

از قدرت ترمز 24 ولت DC پشتیبانی می کند.

4. اتصالات بازخورد موتور:

اتصالات MF (بازخورد موتور): اتصالات 2 پین برای بازخورد DSL (پیوند دیجیتال سروو) (به عنوان مثال ، از موتورهای Kinetix VP) ، پشتیبانی از سیگنال های D+ و D-.

اتصالات UFB (بازخورد جهانی): اتصالات 15 پین برای رمزگذارهای Hiperface ، افزایشی یا ENDAT ، با پین برای سیگنال های سینوسی/کسین ، داده ها و قدرت (5V یا 9V).

5. کانکتور ورودی های دیجیتال (IOD):

کانکتور 10 پین با 4 ورودی دیجیتال قابل تنظیم (پیچ و تاب فعلی ، 24 ولت DC 15 MA).

از توابع مانند محدودیت ، خانه ، ثبت نام و محدودیت های سبقت پشتیبانی می کند.

6. کانکتور گشتاور امن (STO):

کانکتور 16 پین برای اتصالات ایمنی سخت ، پشتیبانی از سیگنال های ایمنی آبشار بین درایوها.

7. اتصال اتوبوس DC:

برای اتصال به منبع تغذیه DC-Bus از یک سیستم اتصال با اتوبوس مشترک (میله های اتوبوس) استفاده می کند و امکان اشتراک برق با سایر ماژول ها را فراهم می کند.

8. کانکتور کنترل قدرت 24 ولت (CP):

برای مدار کنترل 24 ولت DC (21.6-26.4 ولت) فراهم می کند.

اندازه سیم: 0.5-2.5 میلی متر مربع (20-14 AWG) با گشتاور 0.22-0.25 N • M (1.9-2.2 پوند • IN).

برنامه های کاربردی محصول

ساخت ماشین آلات دقیق:

در زمینه دستگاه های دستگاه CNC ، Allen Bradly 2198-D020-ers3 حرکت دقیق ابزار یا جدول را به دلیل موقعیت دقیق ، سرعت و قابلیت کنترل گشتاور خود ، که مطابق با نیازهای دقیق ماشینکاری دقیق برای دقت است ، تضمین می کند. این دستگاه از انواع دستگاه های بازخورد برای نظارت و تنظیم وضعیت حرکت در زمان واقعی ، به طور موثری خطاهای ماشینکاری و بهبود کیفیت محصول پشتیبانی می کند. در ساخت قطعات دقیق ، می تواند به دقت موقعیت یابی در سطح میکرون دست یابد تا از دقت بعدی و کیفیت سطح محصولات اطمینان حاصل شود.

ماشین آلات بسته بندی:

در خط تولید بسته بندی ، Allen-Bradly 2198-D020-ES3 تضمین می کند که حرکات انتقال مواد بسته بندی ، گرفتن و قرار دادن وسایل از طریق موقعیت یابی دقیق و کنترل سرعت دقیق و دقیق انجام می شود ، تضمین نظافت و سرعت تطبیق محصولات. این می تواند به سرعت به تغییرات مختلف در خط تولید پاسخ دهد ، نیازهای متنوع بسته بندی را برآورده کند و راندمان و کیفیت بسته بندی را بهبود بخشد. در بسته بندی مواد غذایی ، می تواند میزان تغذیه مواد بسته بندی و ریتم اقدامات بسته بندی را به طور دقیق کنترل کند و عملیات بسته بندی کارآمد و دقیق را تحقق بخشد.

خط مونتاژ خودکار:

ALLEN BRADLY 2198-D020-ERS3 عملکرد هماهنگ دو محور نقش اساسی در محیط مونتاژ خودکار دارد ، که می تواند حرکت هماهنگ محورهای مختلف را برای اطمینان از عملکرد پایدار و کارآمد هر پیوند مونتاژ تحقق بخشد. در خط مونتاژ تولید تجهیزات الکترونیکی ، می تواند بازوی روباتیک را کنترل کند تا قطعات الکترونیکی ریز را به طور دقیق درک و نصب کند ، دقت و کارآیی مونتاژ را بهبود بخشد و میزان نقص محصول ناشی از خطاهای مونتاژ را کاهش دهد.

کنترل ربات:

برای برنامه های ربات که نیاز به کنترل سریع و با دقت بالا دارند ، مانند کنترل حرکت بازوی ربات ، آلن بردلی 2198-D020-ES3 قادر به پاسخگویی به خواسته های کارهای پیچیده خود است. این نوع از انواع بازخورد ، همراه با قابلیت های کنترل قدرتمند خود ، به گونه ای که ربات می تواند به سرعت و به طور دقیق اقدامات مختلفی را برای بهبود راندمان و دقت کار ربات انجام دهد. در ربات تدارکات و انبارداری ، می تواند موقعیت یابی سریع و عملکرد را درک کند و سطح اتوماسیون انبارداری و تدارکات را بهبود بخشد.
