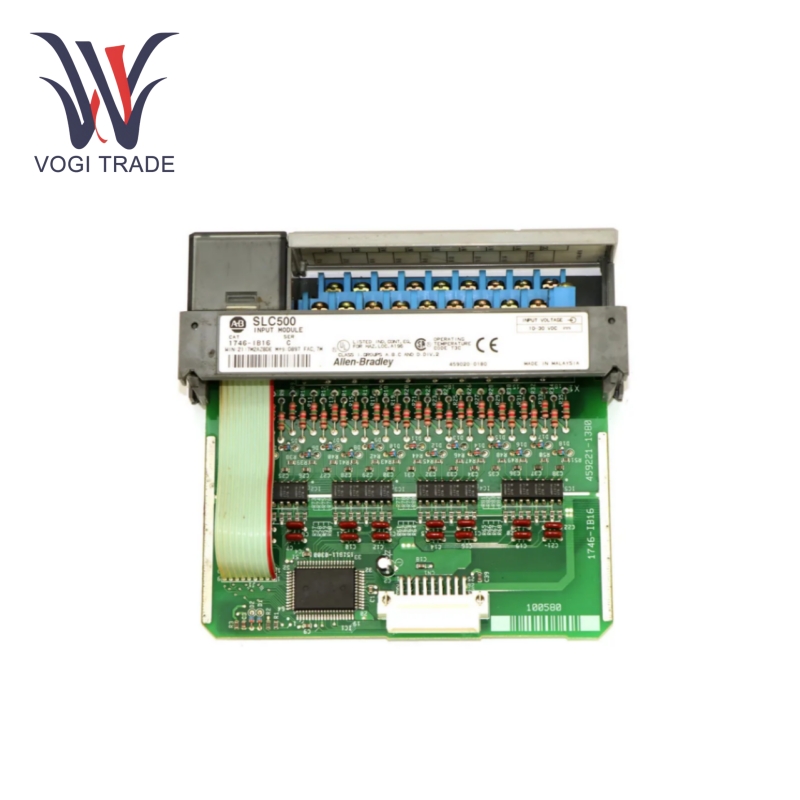

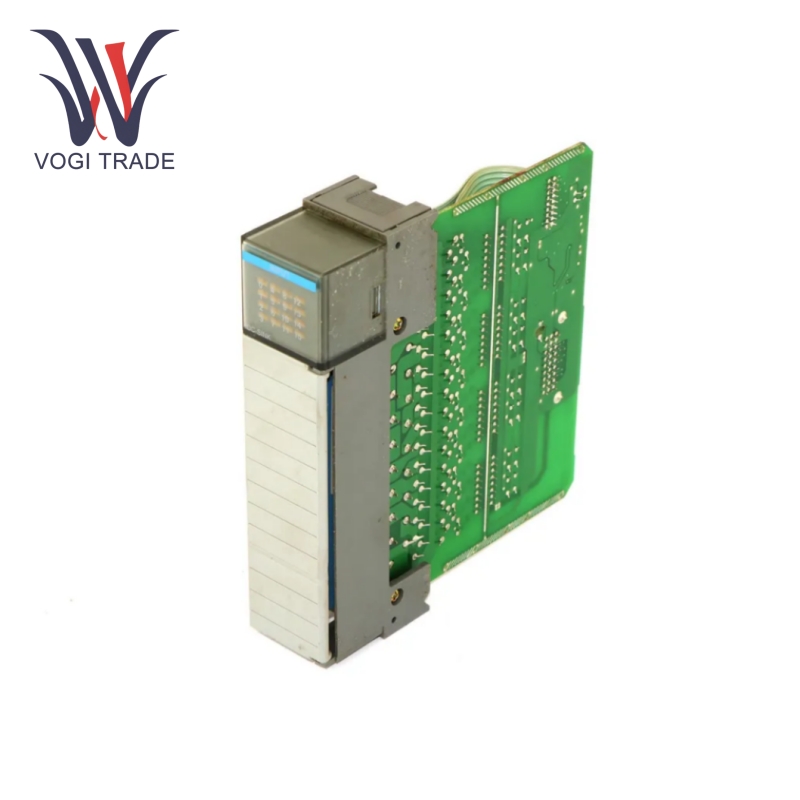

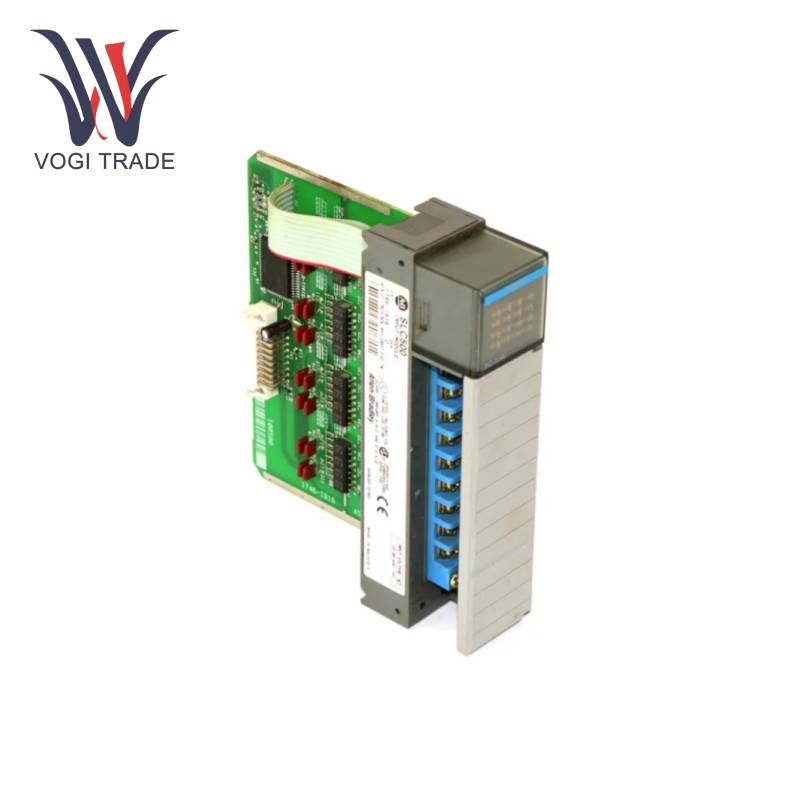

آلن بردلی 1746-IB16

نهتعداد ورودی ها:16;

Vرابطه ورودی ولتاژ:10-30 VDC؛

جریان ورودی اسمی:8 میلی آمپر در 24 VDC؛

حداکثر جریان ورودی حالت خاموش:1 میلی آمپر؛

زمان فیلتر ورودی:2 میلی ثانیه

در مورد افت ولتاژ حالت:حداکثر 1 ولت؛

جریان نشتی خارج از حالت:حداکثر 0.1 میلی آمپر؛

Sتاخیر سیگنال:8 میلی ثانیه

جریان هواپیمای عقب: برابر با 0.050A؛

اتلاف حرارتی در هر کانالل: برابر با 0.20 وات؛

محدوده دمای عملیاتی: برابر از -40 تا 75 درجه سانتیگراد؛

محدوده دمای ذخیره سازی:از -40 تا 85 درجه سانتیگراد؛

Hمحدوده رطوبت:5 تا 95 درصد غیر متراکم؛

لرزش:0.5 گرم، 5 تا 350 هرتز؛

شوک:15 گرم، نیم سینوس 11 میلی ثانیه؛

سازگاری:اتصال I/O.

ویژگی های عملکرد

رابط ورودی همه کاره:آلن بردلی 1746-IB16 با دستگاه‌های میدانی مانند سوئیچ‌های محدود، سوئیچ‌های مجاورت، و دکمه‌های فشاری در برنامه‌هایی که نیاز به کاربرد با چنین دستگاه‌هایی از جمله کنتاکت‌های کمکی رله‌ها، کنتاکتورها و سایر لوازم الکترونیکی ارائه ولتاژ سیگنال در محدوده 10-30 VDC دارند، ارتباط دارد. .

Sتلقین:هر ورودی دارای نشانگر وضعیت LED است که راهی سریع برای روشن بودن آن ارائه می دهد. این LED امکان بررسی سریع وضعیت عملکرد کل ماژول ورودی را فراهم می کند.

بلوک ترمینال قابل جابجایی:آلن بردلی 1746-IB16 دارای یک بلوک ترمینال قابل جابجایی برای راحتی کاربر در سیم کشی و تعویض ماژول است.

پردازش سیگنال:این سیستم از جداسازی اپتو به عنوان بافر سیگنال در مدارهای فیلتر ورودی استفاده می کند تا میزان نویز در ورودی سیگنال را کاهش دهد تا اکتساب دقیق و قابل اعتمادتر باشد.

نصب انعطاف پذیر:روش نصب آن بر اساس هر شیار ورودی/خروجی شاسی آلن برادلی 1746-IB16 است. همچنین می تواند به صورت محلی همراه با یک رک که در آن CPU SLC 500 نصب شده است یا شاسی ورودی/خروجی از راه دور در برخی از آداپتورهای ارتباطی مانند ورودی/خروجی از راه دور (RIO) و ماژول آداپتور اترنت نصب شود.

سهولت استفاده:طراحی دوستانه، با بلوک ترمینال قابل جابجایی، نشانگرهای LED وضعیت، نصب و راه اندازی Allen Bradley 1746-IB16 را برای تکنسین ها بسیار آسان می کند. نصب و راه اندازی آسان آن به کاهش زمان خرابی و هزینه های نگهداری کمک می کند.

برنامه های کاربردی

صنعت برق:می توان از آن در نیروگاه های تولید برق برای نظارت بر وضعیت کلیدها، رله ها و سایر اجزای الکتریکی در سیستم های توزیع برق و همچنین وضعیت عملکرد سنسورهای مختلف در تجهیزات تولید برق استفاده کرد. بنابراین، آلن بردلی 1746-IB16 پشتیبانی داده‌های معنی‌داری را برای عملیات و نگهداری سیستم قدرت فراهم می‌کند که برای عملکرد ایمن و پایدار در شبکه برق ضروری است.

صنایع غذایی و آشامیدنی:در خطوط فرآوری و بسته بندی مواد غذایی برای نظارت بر وضعیت عملکرد تجهیزاتی مانند میکسرها، پرکننده ها و ماشین آلات بسته بندی استفاده می شود. Allen Bradley 1746-IB16 با اطمینان از تشخیص دقیق سیگنال‌های حسگرها و سوئیچ‌ها در طول فرآیند تولید و برآورده کردن الزامات کیفیت و ایمنی سختگیرانه صنعت غذا و نوشیدنی، به اطمینان از اجرای بهداشتی و کارآمد فرآیند کمک می‌کند.

صنعت داروسازی:تولید دارو امکان نظارت بر پارامترهای حیاتی و وضعیت تجهیزات در فرآیندهای تولید دارو، به عنوان مثال، عملکرد راکتورها، فیلترها و نوار نقاله ها را به آن ارائه می دهد. سیگنال های ورودی قابل اعتمادی که وارد می کند بسیار مهم هستند زیرا کیفیت و سازگاری محصول و مطابقت با مقررات سختگیرانه را تضمین می کنند.

اتوماسیون ساختمان:Allen Bradley 1746-IB16 در سیستم های مدیریت ساختمان برای کنترل و نظارت بر دستگاه های مختلف مانند آسانسور، سیستم های HVAC و سیستم های روشنایی پیاده سازی شده است. سیگنال‌های ورودی از سنسورها و سوئیچ‌ها را پردازش می‌کند که کنترل هوشمند تأسیسات ساختمان را امکان‌پذیر می‌کند و باعث افزایش بهره‌وری انرژی و راحتی ساکنان می‌شود.
