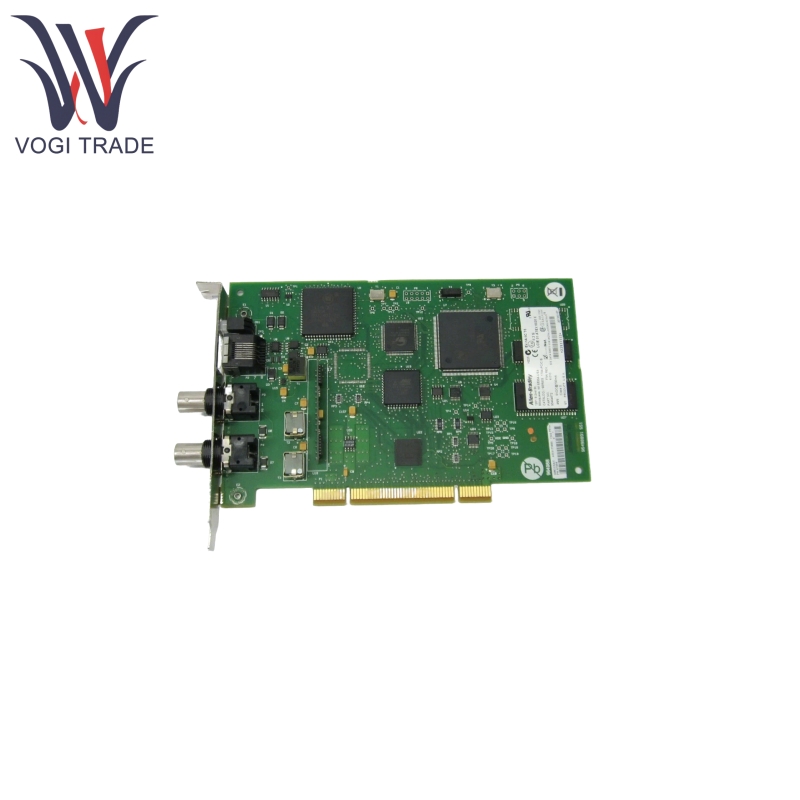

آلن بردلی 1784-PCIC

ویژگی های محصول

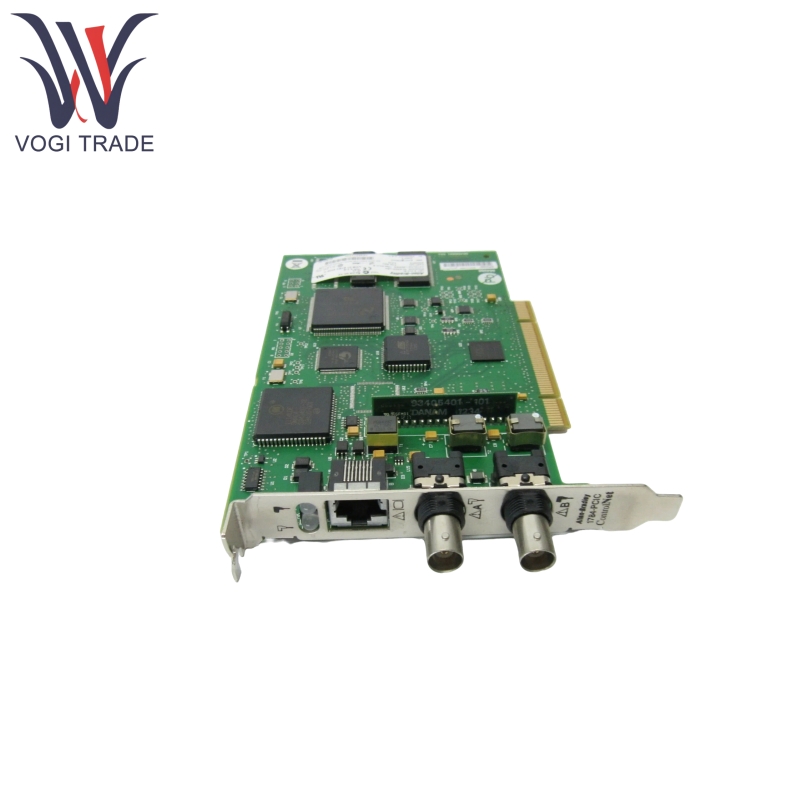

Allen Bradley 1784-PCIC از دو روش اتصال پشتیبانی می کند: یکی اتصال مستقیم به شبکه ControlNet از طریق رابط BNC (کانال A و کانال B) است. مورد دیگر اتصال به سایر دستگاه های Controlnet در شبکه از طریق رابط RJ-45 درگاه دسترسی شبکه (NAP) با استفاده از یک کابل اختصاصی 1786 CP است.

آلن بردلی 1784-PCIC از رسانه های اضافی پشتیبانی می کند. اگر شبکه از سیستم کابل اضافی استفاده کند ، کانال A و کانال B می توانند برای افزایش قابلیت اطمینان ارتباط به دو کابل وصل شوند. در یک سیستم غیرقانونی ، فقط کانال A باید به هم متصل شود.

Allen Bradley 1784-PCIC مجهز به چراغ های نشانگر LED (کانال های A و B) است که می تواند برای تعیین منبع تغذیه دستگاه ، وضعیت درایور ، گسل های شبکه و غیره بر اساس وضعیت نور (ثابت ، چشمک زن ، متناوب) استفاده شود.

آلن بردلی 1784-PCIC نسبت به برق استاتیک حساس است ، بنابراین باید در حین کار روشهای ضد استاتیک انجام شود (با استفاده از تسمه مچ دست زمینی ، تخلیه با دست زدن به یک جسم زمینی ، جلوگیری از لمس پین های کانکتور و غیره).

اصل کار محصول

کارت رابط ارتباطی Allen Bradley 1784-PCIC را در یک شکاف PCI موجود (نه PCI Express) در رایانه قرار دهید ، آن را با پیچ ها ایمن کنید و به شبکه وصل شوید (از طریق رابط BNC به شبکه ControlNet یا از طریق کابل 1786 CP به دستگاه های شبکه).

درایور مربوطه را برای سیستم عامل خود نصب کنید (پرونده های درایور در فهرست \ درایور روی CD اختصاصی قرار دارند). برای نصب اولیه یا به روزرسانی درایور ، مراحل موجود در اسناد را دنبال کنید (مسیر درایور را از طریق "مدیر دستگاه" مشخص کنید).

درایور ControlNet را با استفاده از نرم افزار RSLINX پیکربندی کنید (آدرس شبکه ، شماره سریال دستگاه و غیره را مشخص کنید) ، یا درایور پشت پرده مجازی را با استفاده از مانیتور شاسی SoftLogix (قابل استفاده در کنترل کننده های SoftLogix5800) پیکربندی کنید.

رایانه از طریق این کارت داده ها را با دستگاه های موجود در شبکه ControlNet مبادله می کند ، از توابع پشتیبانی مانند دسترسی به ترمینال برنامه نویسی ، نظارت بر دستگاه و جمع آوری داده ها پشتیبانی می کند.

پارامتر محصول

جزئیات زیر برای کارت رابط ارتباطی آلن بردلی 1784-PCIC است.

سازگاری اتوبوس PCI: مطابق با PCI Revision 2.2. سازگار با شکافهای PCI 5V/3.3V ، اسلات PCI 32 بیتی/64 بیتی و شکافهای PCI-X. سازگار با شکافهای PCI Express نیست.

سازگاری سیستم عامل: از ویندوز XP (با سرویس بسته 1 یا بالاتر) ، ویندوز 2000 (با سرویس بسته 4 یا بالاتر) ، ویندوز 98 و ویندوز من پشتیبانی می کند.

سازگاری نرم افزار: به نرم افزار Rockwell RSLINX (نسخه 2.42.00 یا بالاتر) و RSNETWORX برای نرم افزار ControlNet نیاز دارد.

جداسازی الکتریکی: ولتاژ جداسازی مداوم 50 ولت ، که برای مقاومت در برابر 600 ولت به مدت 60 ثانیه آزمایش شده است.

دمای کار: 55 درجه سانتیگراد (32 ~ 32 درجه فارنهایت)

دمای ذخیره سازی: -40 ~ 85 درجه سانتیگراد (-40 ~ 185 درجه فارنهایت)

رطوبت نسبی: 95 ~ 95 ٪ غیر هماهنگ

عملکرد مکانیکی:

لرزش: 2G @ 10 ~ 500Hz (مطابق با IEC 60068-2-6)

شوک عملیاتی: 30G (IEC 60068-2-27)

شوک غیر عملیاتی: 50 گرم

منبع تغذیه و مصرف برق:

نیاز انرژی: 5 ولت DC ، حداکثر 700ma. (کلاس 2)

اتلاف برق: 3.5W
