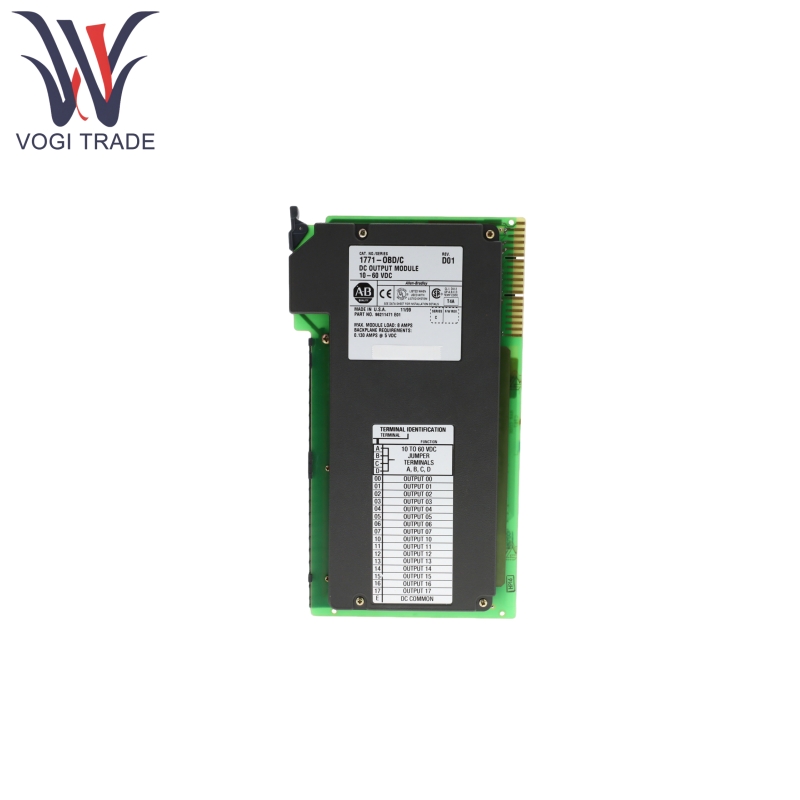

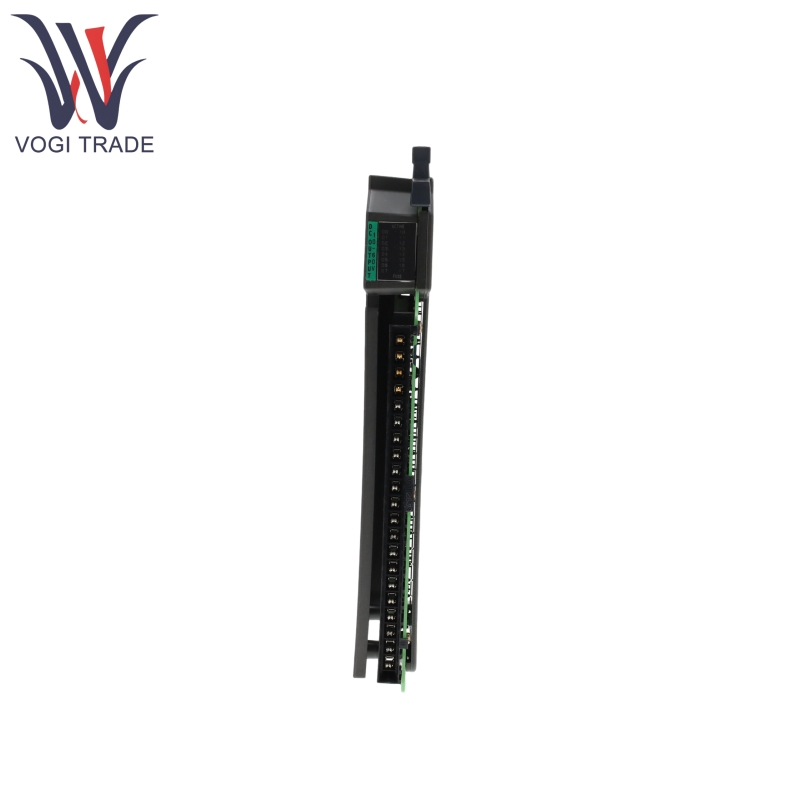

آلن بردلی 1771-obd

ویژگی های محصول

Allen Bradley 1771-OBD 16 کانال خروجی غیر جدا شده را ارائه می دهد که از پیکربندی جریان فعلی پشتیبانی می کنند (دستگاه خروجی جریان را از ماژول می کشد).

نشانگر "ماژول فعال" سبز هنگامی که ماژول روشن می شود و پردازنده در حالت اجرا است روشن می شود و وقتی پردازنده بازنشانی خروجی را تنظیم می کند ، خاموش می شود. نشانگر "فیوز دمیده شده" هنگامی که فیوز داخلی در ماژول می وزد روشن می شود.

آلن بردلی 1771-OBD دارای 16 چراغ نشانگر "وضعیت خروجی" قرمز است که حالت ترانزیستور دستورالعمل های پردازنده را نشان می دهد (مستقل از ولتاژ واقعی در پایانه های خروجی).

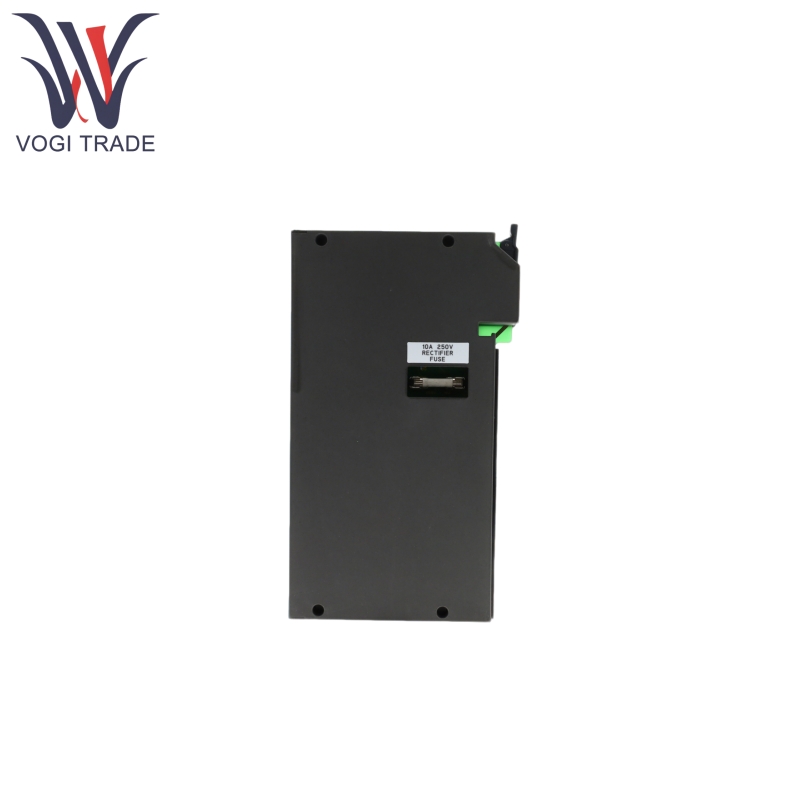

Allen Bradley 1771-OBD مجهز به فیوز یکسو کننده 10A/250V (Littelfuse 322010) است که در صورت بروز بیش از حد خروجی (بیش از 10A) یا مدار کوتاه ، محافظت از ماژول را فراهم می کند (از ترانزیستورهای خروجی فردی محافظت نمی کند).

آلن بردلی 1771-OBD در برابر تخلیه استاتیک مقاوم است و با استاندارد IEC 61000-4-2 مطابقت دارد و از تخلیه تماس غیرمستقیم 4KV پشتیبانی می کند. این سازگاری الکترومغناطیسی (EMC) مطابق با CISPR 11 Group 1 ، کلاس A (به یک محوطه مناسب نیاز دارد) و برای محیط های صنعتی با تداخل الکترومغناطیسی مناسب است.

Allen Bradley 1771-OBD را می توان با استفاده از پایانه های سیم کشی فیلد (به عنوان مثال ، 1771-WH) سیم کشی کرد و ماژول را از تعویض داغ پشتیبانی می کند (نیاز به عملکرد خاموش دارد).

اصل کار محصول

Allen Bradley 1771-OBD باید در شاسی سری I/O 1771 (به جز سمت چپ ترین شکاف ، که برای پردازنده یا آداپتور رزرو شده است) نصب شود و با استفاده از پیکربندی کلید (بین 10-12 و 22-24) به درستی درج شود.

دستگاه های میدانی از طریق بازوی سیم کشی 1771-WH (یا ذوب شده 1771-WHF/1771-WHFB) متصل می شوند. توجه داشته باشید که قطبیت قدرت DC (اتصال معکوس یا اتصال AC به ماژول آسیب می رساند) ، و تمام پایانه های اتصال DC (A-D) باید کوتاه شوند تا از اضافه بار جلوگیری شود.

آلن بردلی 1771-OBD دستورالعمل های پردازنده را از طریق صفحه پشتی شاسی دریافت می کند تا وضعیت روشن/خاموش 16 کانال خروجی را کنترل کند. چراغ های نشانگر LED بازخورد در زمان واقعی را در مورد وضعیت دستورالعمل ارائه می دهند. هنگامی که جریان خروجی کل بیش از 10a باشد ، فیوز می شود ، قدرت باید قبل از تعویض قطع شود.

پارامتر محصول

جزئیات زیر برای ماژول خروجی آلن بردلی 1771-OBD DC است.

تعداد خروجی ها: 16 خروجی غیر جدا شده

ولتاژ عرضه کاربر: 10-60V DC (اسمی 48V DC)

رتبه فعلی:

بار مقاومت: 2a در هر خروجی ، جریان کل ماژول ≤8a

بار وظیفه آزمایشی: 0.2a در هر خروجی

حداکثر جریان جریان: 4a در هر خروجی برای 10ms ، هر 2 ثانیه قابل تکرار ، 25a در هر خروجی برای 10ms ، هر 2 ثانیه قابل تکرار است

حداقل جریان بار: 2.5mA

افت ولتاژ روی حالت (در جریان دارای امتیاز): ≤1.5 ولت DC

جریان نشت خارج از کشور: 0.5 میلی آمپر

تأخیر سیگنال: خاموش به 0.1mms ، ON OFF ≤0.2ms

منبع تغذیه پشت پرده: 5 ولت DC ، حداکثر 400ma (باید در محاسبه مصرف انرژی کل شاسی گنجانده شود)

ولتاژ جداسازی: 60 ولت DC (مداوم) ، 1000 ولت AC (تست 1 دقیقه ای ، I/O به سیستم)

اندازه سیم هادی: 0.34-2.5mm² (22-14 AWG) سیم مس جامد یا رشته ای ، عایق حداکثر 1.2 میلی متر

گشتاور پیچ بازوی سیم کشی: 1.0 نانومتر (9 پوند)

کلید: کلید اتصال پشت صفحه بین 10 تا 12 و بین 22 تا 24

دمای کار: 0-60 درجه سانتیگراد (32-140 درجه فارنهایت)

دمای ذخیره سازی: -40-85 درجه سانتیگراد (-40-185 درجه فارنهایت)

رطوبت نسبی: 5-95 ٪ غیر هماهنگ

لرزش: 2G در 10-500Hz (IEC 60068-2-6)

شوک (عملیاتی / غیر عملیاتی): 30G / 50G (IEC 60068-2-27)
