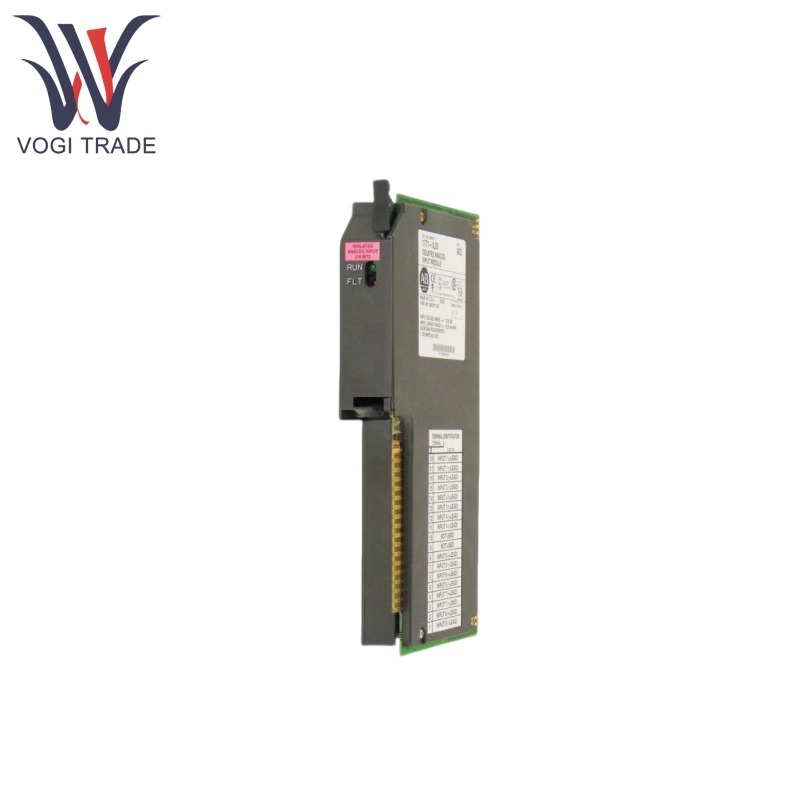

برند: آلن بردلیتوضیحات: ماژول ورودی آنالوگشرط: کاملاً جدیدگواهی نامه: گزارش تست COO نامه ضمانت نامهگارانتی: 1 سالموجودی qty: 4اصطلاح پرداخت: T/Tبندر حمل و نقل: شنژنآلن بردلی 1771-IL به طور خاص برای سیستم های اتوماسیون صنعتی برای تبدیل سیگنال های آنالوگ از سنسورهای خارجی ، فرستنده ها و سایر دستگاه ها به سیگنال های دیجیتال برای پردازش توسط کنترل کننده های PLC طراحی شده است. این ماژول از انواع مختلف سیگنال و دامنه ها پشتیبانی می کند و از قابلیت های تبدیل با دقت بالا برخوردار است و آن را برای برنامه های صنعتی که نیاز به نظارت در زمان واقعی پارامترهایی مانند دما ، فشار و جریان دارند ، مناسب می کند.
| ساخت |
آلن بردلی |
| شماره مدل |
1771-il |
| شماره سفارش |
1771-il |
| کاتالوگ |
PLC-5 |
| کشور مبداء |
سوئیس |
| کد HS |
8538900000 |
| بعد |
12*8*4cm |
| وزن |
0.4 کیلوگرم |
ویژگی های محصول
Allen Bradley 1771-IL 16 کانال ورودی تک انتهایی یا 8 کانال ورودی دیفرانسیل را فراهم می کند. حالت دیفرانسیل برای محیط سر و صدای زیاد مناسب است زیرا تداخل حالت مشترک به طور مؤثر سرکوب می شود.
آلن بردلی 1771-IL دارای انواع ورودی ولتاژ 1-5 ولت DC ، 0-5V DC و -10-10V DC است ، انواع ورودی فعلی 4-20mA ، 0-20mA ، -20-20mA است ، این انواع ورودی شامل محدوده خروجی اصلی سنسورهای صنعتی است.
آلن بردلی 1771-IL دارای وضوح 12 بیتی ، خطی بودن 1 LSB ± و دقت 0.1 ٪ از مقیاس کامل است و از صحت کسب داده ها اطمینان می دهد. زمان تبدیل 25 میلی ثانیه ≤ 25 میلی ثانیه است و نیازهای کنترل زمان واقعی را برآورده می کند.
آلن بردلی 1771-IL دارای طراحی جداسازی نوری برای جلوگیری از تداخل خارجی است و شامل عملکردهای ولتاژ و محافظت بیش از حد ، افزایش قابلیت اطمینان سیستم است.
هر کانال شامل یک شاخص LED برای نشان دادن اینکه آیا سیگنال ورودی است یا خیر ، ماژول شامل توابع تشخیصی برای تشخیص ناهنجاری ها در ارتباطات یا سخت افزار سیستم است.
اصل کار محصول
سیگنال آنالوگ خارجی آلن بردلی 1771-IL از طریق ترمینال به ماژول متصل می شود و مبدل آنالوگ به دیجیتال در داخل ماژول سیگنال آنالوگ را به یک سیگنال دیجیتال تبدیل می کند.
آلن بردلی 1771-IL Optocoupler مدار خارجی را از کنترلر PLC جدا می کند تا از تداخل جلوگیری کند. سیگنال ورودی برای کاهش تداخل نویز توسط نرم افزار فیلتر می شود.
سیگنال های دیجیتال تبدیل شده آلن بردلی 1771-IL از طریق اتوبوس پشت پرده PLC-5 به کنترلر برای پردازش منطق برنامه منتقل می شوند. این ماژول از قالبهای باینری یا مقیاس بندی BCD طبیعی پشتیبانی می کند و استفاده مستقیم از داده ها را تسهیل می کند.
برنامه های کاربردی محصول
Allen Bradley 1771-IL قادر به نظارت بر سرعت کمربند نقاله ، موقعیت های مشترک روبات و بارهای دستگاه بسته بندی و غیره است. در صنعت غذا ، دارو و شیمی.
در صنایع شیمیایی ، مواد غذایی و دارویی ، آلن بردلی 1771-IL می تواند دمای راکتور ، جریان خط لوله ، ارتفاع سطح مایع و سایر پارامترها را کنترل کند تا از ثبات فرآیند اطمینان حاصل شود.
ولتاژ آلن بردلی 1771-IL و اطلاعات فعلی از سیستم های برق یا سیگنال های فشار از خطوط لوله نفت و گاز برای مدیریت توزیع انرژی و عملکرد تجهیزات.
آلن بردلی 1771-IL می تواند سطح pH و کدورت را در تصفیه آب یا غلظت آلاینده ها در تصفیه گاز اگزوز کنترل کند تا از رعایت استانداردهای حفاظت از محیط زیست اطمینان حاصل شود.
