آلن بردلی 1771-IBD

ویژگی های محصول

آلن بردلی 1771-IBD به تخلیه الکترواستاتیک حساس است و باید با استفاده از زمین ، مچ دست ضد استاتیک و سایر اقدامات از آسیب محافظت شود. در صورت عدم استفاده ، باید در بسته بندی محافظ الکترواستاتیک اصلی آن ذخیره شود.

Allen Bradley 1771-IBD ویژگی های تأخیر در فیلتر قابل تنظیم ، پشتیبانی از زمان فیلتر تاخیر 1MS یا 6MS (پیش فرض 1ms) را دارد ، که می تواند از طریق پرش ها روی برد مدار تنظیم شود تا تداخل سیگنال ورودی را کاهش دهد.

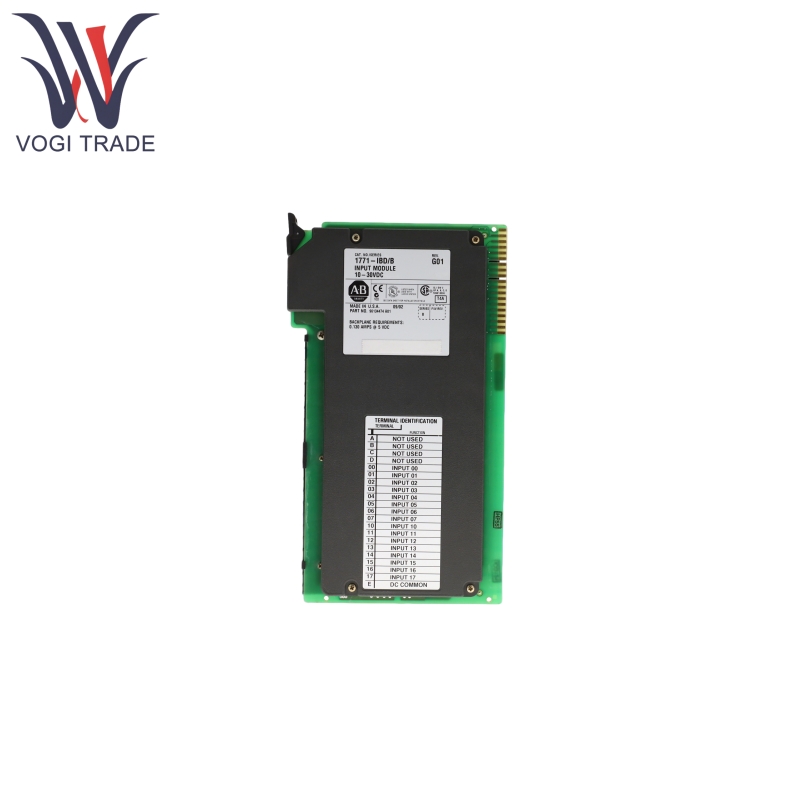

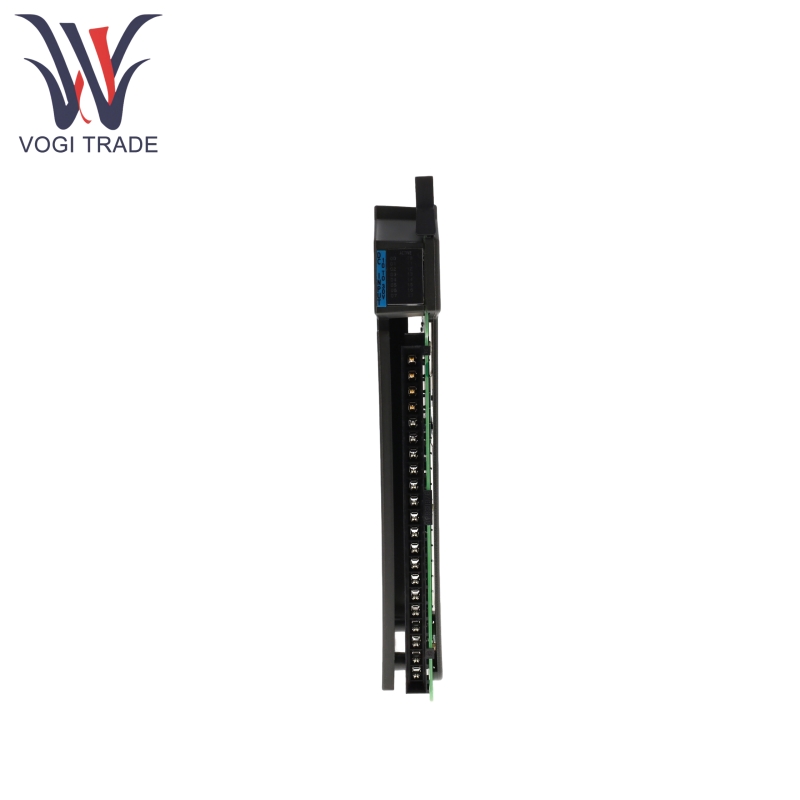

پانل جلوی شامل 1 "چراغ نشانگر فعال سازی ماژول" سبز (در هنگام تغذیه) و 16 چراغ نشانگر وضعیت ورودی قرمز (مربوط به پایانه های ورودی 00-17 ، در صورت وجود ولتاژ روشن می شود).

Allen Bradley 1771-IBD می تواند از طریق بازوی سیم کشی فیلد 1771-TH به دستگاه های ورودی 2 سیم یا 3 سیم متصل شود و از حالت منبع فعلی پشتیبانی می کند.

اصل کار محصول

Allen Bradley 1771-IBD می تواند از طریق صفحه نمایش شاسی 1771 I/O از منبع تغذیه شاسی (130ma@5V DC) استفاده کند. پس از دریافت سیگنال ورودی DC 10-30 ولت خارجی ، فیلتر می شود (با توجه به تأخیر 1ms/6ms) و به یک سیگنال دیجیتالی تبدیل می شود که سپس از طریق صفحه پشتی به پردازنده منتقل می شود.

آلن بردلی 1771-IBD دارای یک دستگاه 2 سیم است که یک پایان به ترمینال های 00-17 متصل است و انتهای دیگر به ترمینال مثبت DC (+DC) متصل است. ترمینال E به ترمینال مشترک DC (DC مشترک) وصل شده است.

آلن بردلی 1771-IBD دارای دستگاه 3 سیم است که در حالت منبع فعلی کار می کند. پیکربندی سیم کشی مشابه دستگاه 2 سیم است و پایانه های A-D استفاده نشده است.

"چراغ فعال سازی" سبز آن نشان دهنده منبع تغذیه ماژول طبیعی است و "چراغ وضعیت ورودی" قرمز نشان می دهد که ترمینال مربوطه دارای ولتاژ است و سیگنال معتبر است.

پارامتر محصول

جزئیات زیر برای ماژول ورودی آلن بردلی 1771-IBD DC است.
