آلن بردلی 1771-ASB

ویژگی های محصول

آلن بردلی 1771-ASB نرخ های مختلف BAUD را به حداکثر 230.4k Baud (فاصله انتقال 2،500 فوت) ، 115.2K Baud (5000 فوت) و 57.6k Baud (10،000 پا) ارائه می دهد و در فواصل مختلف نیازهای ارتباطی از راه دور را برآورده می کند.

آلن بردلی 1771-ASB از تبدیل داده های سریال به موازی پشتیبانی می کند ، داده های سریال را از اسکنر دریافت می کند و آن را به داده های موازی برای تعامل با ماژول های I/O تبدیل می کند و برعکس.

آلن بردلی 1771-ASB برای چندین نوع دستگاه I/O از دستگاه های دارای 4 ، 6 ، 8 ، 16 و همچنین 32 نقطه ماژول های I/O مناسب است.

Allen Bradley 1771-ASB از 3 حالت آدرس دهی مختلف از جمله حالت 2-slot ، حالت Shuffle 1-Slot و حالت 1/2-SLOT پشتیبانی می کند تا حالت انتخاب شود که مناسب باشد سیستم مدیریت تخصیص آدرس I/O را ارائه می دهد.

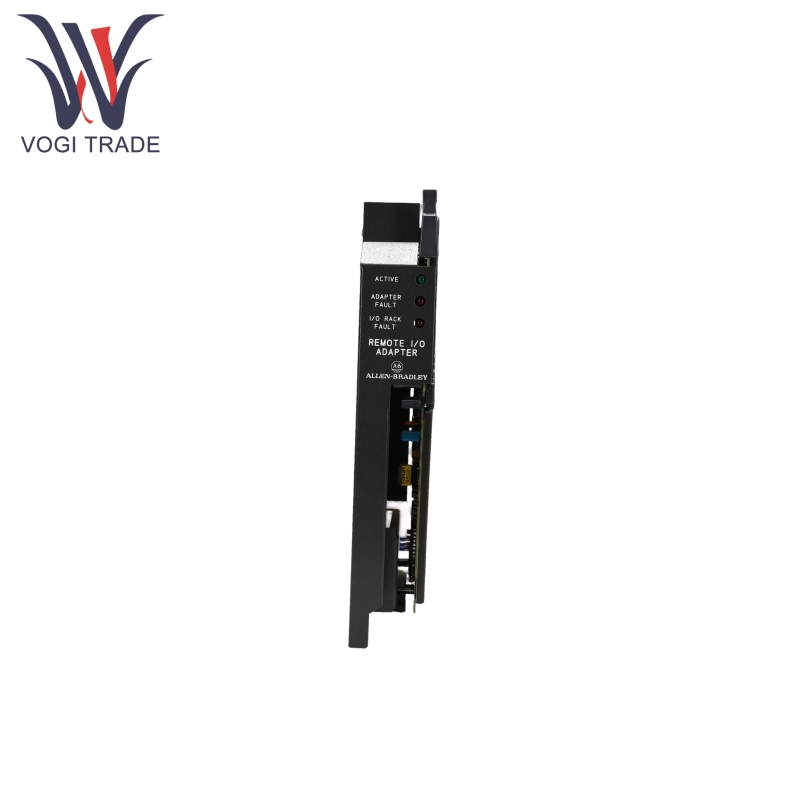

Allen Bradley 1771-ASB دارای سه چراغ نشانگر تشخیصی- فعال سبز (وضعیت عمل) ، گسل آداپتور قرمز (گسل در آداپتور) و خطای RED I/O Rack (گسل در قفسه I/O) است که به شما کمک می کند تا فوراً آن را عیب یابی کنید. برای اطمینان از موقعیت صحیح نصب ماژول ، به طور خودکار تکالیف I/O را در برق بررسی می کند.

Allen Bradley 1771-ASB می تواند به طور اختیاری تمام اسلات ها یا تمام شکاف ها را به جز 4 شکاف آخر اسکن کند ، صرفه جویی در زمان اسکن و فضای تصویر I/O بدون تأثیر در مصرف قدرت شکاف.

Allen Bradley 1771-ASB می تواند آداپتورهای سری B را برای پاسخگویی به سرعت پاسخ اسکنرهایی مانند 1771-S4A و 1771-S4B تقلید کند. از تنظیمات I/O مکمل (برای پردازنده های سری PLC-2) برای تقویت انعطاف پذیری سیستم پشتیبانی می کند.

اصل کار محصول

آلن بردلی 1771-ASB به عنوان واسطه عمل می کند و داده های سریال را از اسکنر I/O دریافت می کند ، آن را به داده های موازی تبدیل می کند و آن را به ماژول I/O از راه دور ارسال می کند. به طور همزمان ، داده های موازی را از ماژول I/O می خواند ، آن را به داده های سریال تبدیل می کند و آن را به اسکنر منتقل می کند ، در نتیجه امکان برقراری ارتباط بین کنترل کننده و از راه دور I/O را فراهم می کند.

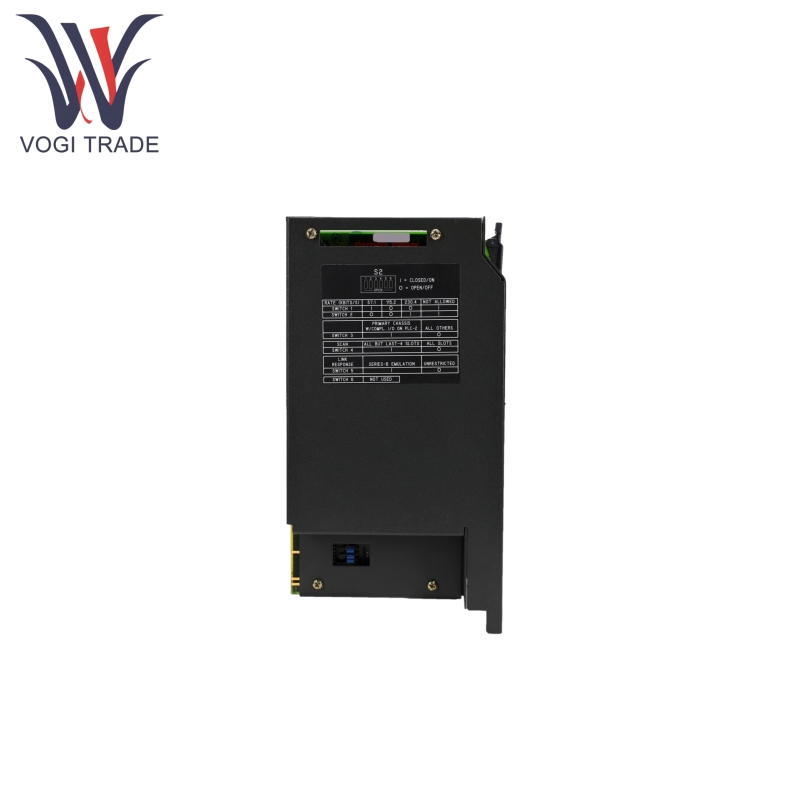

Allen Bradley 1771-ASB پارامترهای کلیدی را از طریق اجزای سوئیچ S1 و S2 ، از جمله شماره قفسه I/O ، شروع شماره گروه I/O ، نرخ BAUD ، حالت اسکن (شکاف کامل/به استثنای 4 شکاف آخر) و حالت پاسخ پیوند (شبیه سازی سری B یا نامشخص) تنظیم می کند.

پارامتر محصول

جزئیات زیر برای ماژول آداپتور I/O از راه دور Allen Bradley 1771-ASB است.
