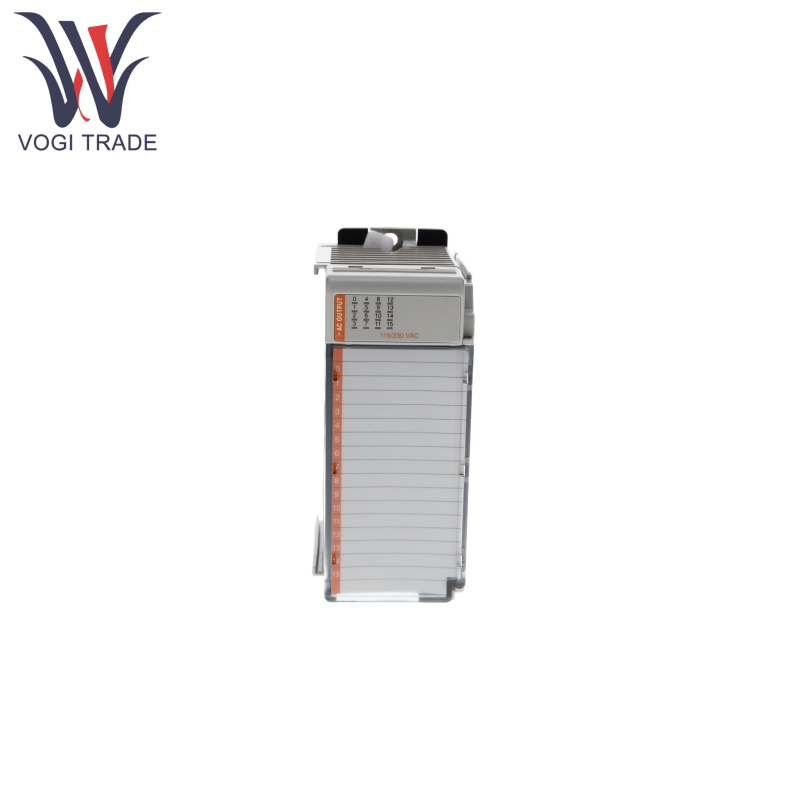

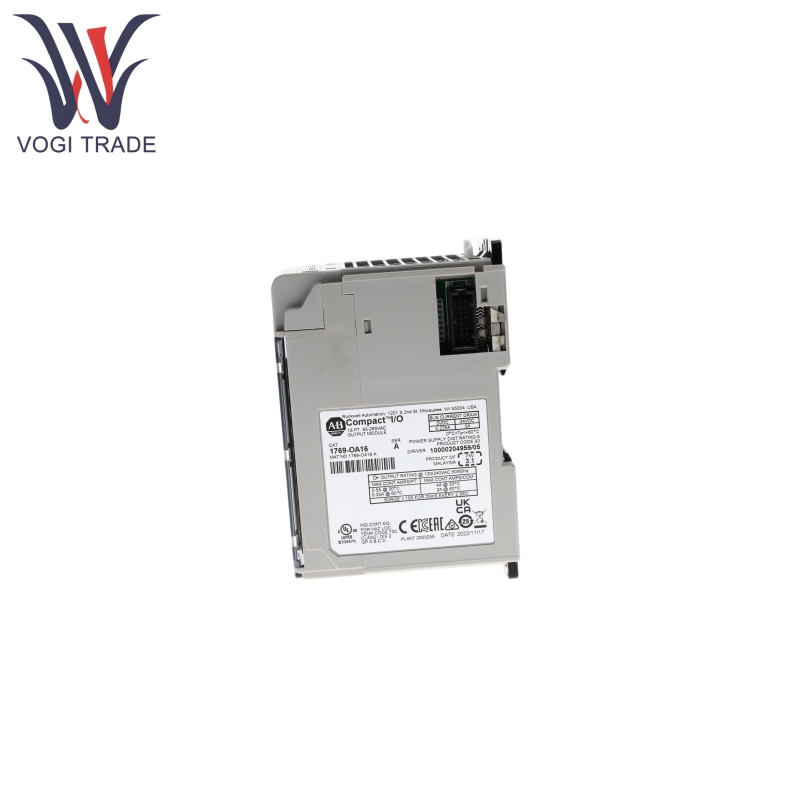

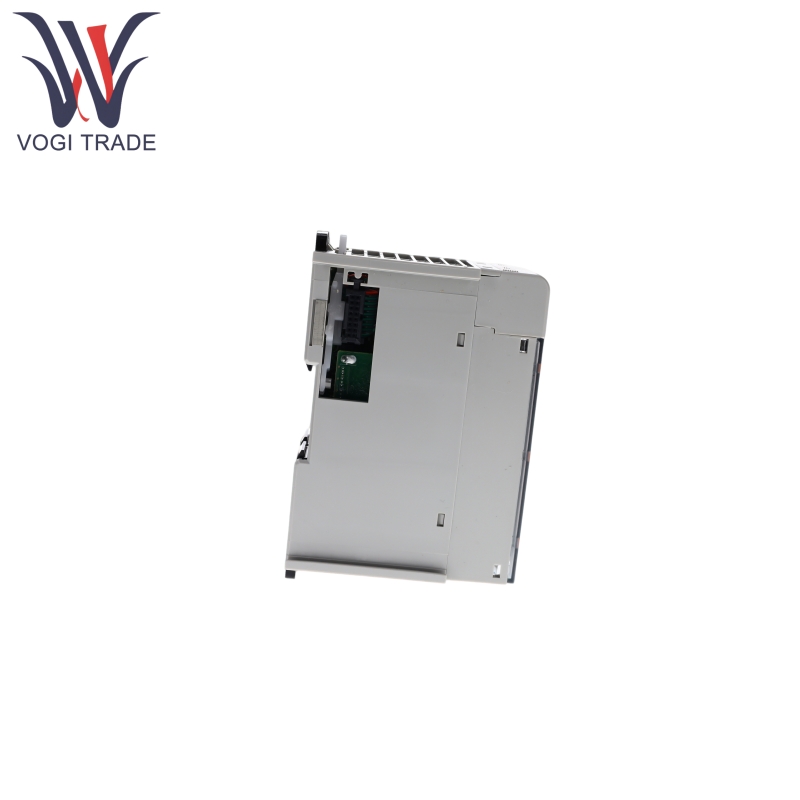

آلن بردلی 1769-OA16

ویژگی های محصول

آلن بردلی 1769-OA16 دارای 16 امتیاز خروجی است که به 2 گروه (8 امتیاز در هر گروه) تقسیم می شود و از کنترل بار AC 120/240 ولت پشتیبانی می کند. این دستگاه از TRIAC های دو طرفه به عنوان عناصر تعویض استفاده می کند و مسائل مربوط به سایش تماس مکانیکی را از بین می برد.

Allen Bradley 1769-OA16 عملکرد سرکوب افزایش را برای به حداقل رساندن تأثیر گذرا با ولتاژ بالا بر روی ماژول شامل می کند. هنگام کنترل بارهای القایی ، توصیه می شود یک سرکوبگر افزایش خارجی را برای افزایش طول عمر TRIACS متصل کنید.

آلن بردلی 1769-OA16 دارای طراحی جداسازی نوری است و مدار منطقی را از مدار میدان ولتاژ بالا جدا می کند تا مقاومت تداخل را تقویت کند. TRIACS در نقطه عبور صفر منبع تغذیه AC ، باعث کاهش تداخل الکترومغناطیسی (EMI) و سنبله های ولتاژ می شود.

هر نقطه خروجی با یک چراغ نشانگر مستقل مطابقت دارد ، از محافظت بیش از حد پشتیبانی می کند ، که می تواند با موازی با مقاومت در برابر بار ، تأثیر جریان نشت را محدود کند. این دستگاه دارای بلوک های ترمینال قابل جابجایی ، پشتیبانی از راه آهن DIN یا نصب پانل است که ماژول ها از طریق یک ساختار زبان و شیار به صورت مکانیکی قفل شده اند.

اصل کار محصول

کنترل کننده سیگنال های کنترل را از طریق یک اتوبوس ارتباطی یکپارچه به ماژول می فرستد و مدار منطق تریستور را برای روشن یا خاموش کردن سوق می دهد.

تریستور حالت ها را در نقطه عبور صفر ولتاژ AC سوئیچ می کند و باعث کاهش تداخل الکترومغناطیسی و افزایش ولتاژ در طی فرآیند تعویض می شود.

هنگامی که روشن آلن بردلی 1769-OA16 منبع تغذیه AC 120/240 ولت را به بار خارجی فراهم می کند. هنگام خاموش شدن ، جریان از طریق جداسازی نوری قطع می شود تا از تأثیر جریان نشت بر وضعیت بار جلوگیری شود.

در صورت وجود بیش از حد ، مدار داخلی جریان را محدود می کند. جریان نشت را می توان با استفاده از مقاومتهای موازی (15 کیلو وات/2W برای 120 ولت AC و 5 کیلو وات/5W برای 240 ولت AC) سرکوب کرد.

پارامتر محصول

جزئیات زیر برای ماژول خروجی دیجیتال Allen Bradley 1769-OA16 AC است.

مشخصات خروجی: 16 امتیاز خروجی (8 امتیاز در گروه) ، خروجی TRIAC حالت جامد

دسته ولتاژ: 100/240 ولت AC

دامنه ولتاژ عملیاتی: 85-265 ولت AC ، 47-63 هرتز

تأخیر خروجی: در چرخه 1/2 ، چرخه 1/2 (بر اساس فرکانس قدرت AC)

قرعه کشی فعلی: 225 ma @ 5.1V

حداکثر اتلاف گرما: 4.9 W

جریان نشت خارج از کشور: 2.0 میلی آمپر حداکثر @ 132V AC ، 2.5 میلی آمپر حداکثر @ 265V AC

ویژگی های موجود در حالت: حداکثر افت ولتاژ: اوج 1.5 ولت (@2a) ، حداقل جریان: 10 میلی آمپر

ظرفیت فعلی: در هر نقطه حداکثر: 0.5A (@60 درجه سانتیگراد) ، 1.0a (30 درجه سانتیگراد) ، در هر ماژول حداکثر: 4.0a (@60 درجه سانتیگراد) ، 8.0a (@30 ° C)

جریان جریان: 5a برای 25 ms ، هر 2 ثانیه قابل تکرار است

ولتاژ جداسازی: نقطه خروجی به اتوبوس: 1836V AC برای 1S یا 2596V DC برای 1S ، ولتاژ کار 265V AC (عایق اساسی) ، 150 ولت AC (عایق تقویت شده)
