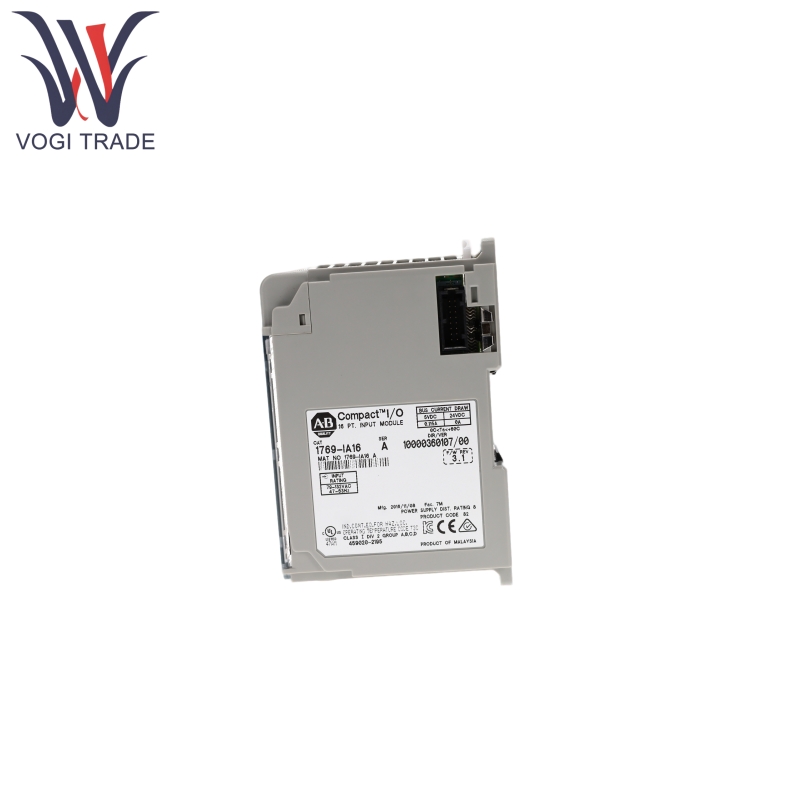

آلن بردلی 1769-IA16

ویژگی های محصول

آلن بردلی 1769-IA16 از ورودی AC 16 امتیاز 120 ولت پشتیبانی می کند ، با 16 امتیاز در کنار هم قرار گرفته و یک ترمینال مشترک (COM) داخلی را به اشتراک می گذارد و سیم کشی را ساده می کند.

Allen Bradley 1769-IA16 ویژگی های فیلتر ورودی داخلی را برای سرکوب محرک های کاذب ناشی از گذرا ولتاژ ، گزاف گویی تماس و سر و صدای الکتریکی نشان می دهد.

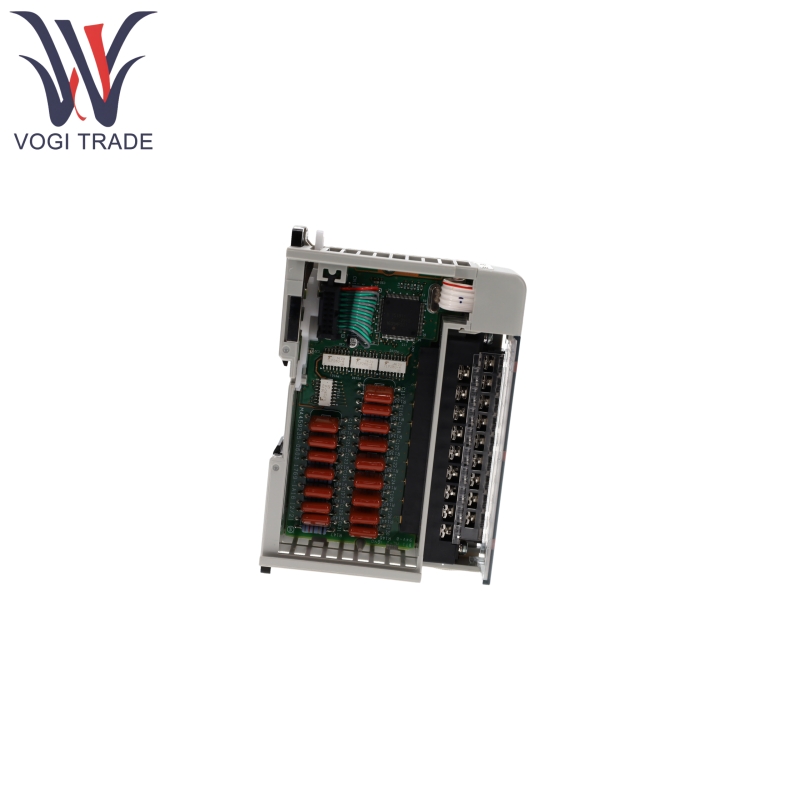

آلن بردلی 1769-IA16 از یک طرح جداسازی نوری استفاده می کند و مدار منطقی را از مدار میدان جدا می کند تا از ماژول از تداخل الکتریکی خارجی و آسیب گذرا محافظت کند.

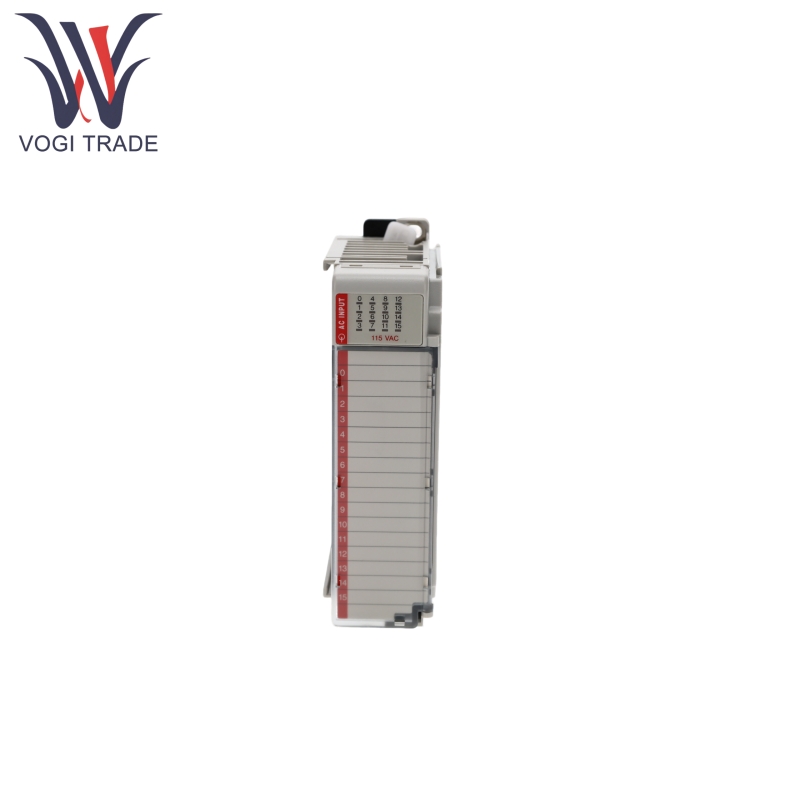

هر نقطه ورودی با یک چراغ نشانگر مستقل جفت می شود و نمایش بصری از وضعیت روشن/خاموش سیگنال ورودی را ارائه می دهد. بلوک ترمینال قابل جابجایی دارای یک پوشش ایمن انگشت ، تسهیل سیم کشی و تعمیر و نگهداری است.

آلن بردلی 1769-IA16 از نصب راه آهن یا نصب پانل پشتیبانی می کند. ماژول ها از طریق یک ساختار زبان و شیار به صورت مکانیکی قفل می شوند و اتوبوس های ارتباطی یکپارچه ارتباط بین ماژول را از طریق اتصالات اتوبوس قابل جابجایی امکان پذیر می کنند.

اصل کار محصول

پس از اتصال سیگنال AC 120 ولت خارجی به ترمینال ورودی ماژول ، آلن بردلی 1769-IA16 توسط مدار فیلتر داخلی پردازش می شود تا نویز و تداخل گذرا را از بین ببرد.

مدار جداسازی نوری سیگنال میدان ولتاژ بالا را از مدار منطق ولتاژ کم جدا می کند تا از تداخل یا آسیب به کنترلر جلوگیری شود.

سیگنال پردازش شده توسط مدار منطق داخلی به یک سیگنال دیجیتال تبدیل می شود ، از طریق اتوبوس ارتباطی یکپارچه به کنترلر منتقل می شود و وضعیت ورودی در زمان واقعی توسط نور نشانگر نمایش داده می شود.

پارامتر محصول

جزئیات زیر برای ماژول ورودی دیجیتال Allen Bradley 1769-IA16 AC است.

مشخصات ورودی: 16 امتیاز ورودی (16 امتیاز در گروه ، عوام متصل داخلی)

دسته ولتاژ: 100/120 ولت AC

دامنه ولتاژ عملیاتی: 79-132V AC ، 47-63 هرتز

تأخیر ورودی: در 20 میلی ثانیه ، 20 میلی ثانیه

قرعه کشی فعلی: 115 ma @ 5.1V

حداکثر اتلاف گرما: 3.30 W

ویژگی های خارج از کشور: ولتاژ خارج از کشور حداکثر: 20 ولت AC ، حداکثر جریان خارج از کشور: 2.5 میلی آمپر

ویژگی های موجود در حالت: ولتاژ داخلی حداقل: 79 ولت AC ، جریان فعلی در حالت: 5 میلی آمپر (@74V AC) ، حداکثر: 12 میلی آمپر (@120V AC)

جریان INRUSH: حداکثر 250 میلی آمپر (می تواند با اتصال یک مقاومت 6.8 کیلو وات در سری به 35 میلی آمپر محدود شود ، در این صورت حداقل ولتاژ روی حالت باید 92 ولت AC باشد)

امپدانس ورودی: 12 کیلو وات 50 هرتز ، 10 کیلو وات 60 هرتز

ولتاژ جداسازی: نقطه ورودی به اتوبوس: 1517V AC برای 1S یا 2145V DC برای 1s ، ولتاژ کار 132V AC (عایق تقویت شده IEC کلاس II)
